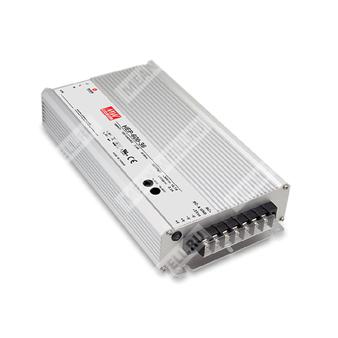

HEP-600-24 - промышленный источник питания 600 Вт на 24 В для жестких условий эксплуатации.
Назначение. HEP-600-24 — это промышленный AC/DC источник питания мощностью 600 Вт, предназначенный для эксплуатации в тяжелых условиях с повышенной влажностью, запыленностью, масляной средой и вибрациями.
Расшифровка партномера
| Позиция | Расшифровка |
| HEP | Серия источников питания для жестких условий эксплуатации |
| 600 | Номинальная мощность 600 Вт |
| 24 | Выходное напряжение 24 В |
Описание
HEP-600-24 относится к серии промышленных AC/DC источников питания, рассчитанных на работу в неблагоприятной среде: при высокой влажности, в запыленных, масляных и сильно вибрирующих условиях. Конструкция выполнена в алюминиевом корпусе и полностью залита теплопроводящим компаундом на основе силикона. Благодаря высокой эффективности до 96% устройство может работать в диапазоне температур от -40 до +70 °C при охлаждении за счет свободной конвекции воздуха.
Особенности
- Универсальный сетевой вход с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности на холостом ходу менее 0,5 Вт при удаленном отключении.
- Высокий КПД до 96%.
- Безвентиляторное исполнение, охлаждение свободной конвекцией.
- Широкий диапазон рабочих температур: от -40 до +70 °C.
- Алюминиевый корпус и заполнение теплопроводящим компаундом.
- Устойчивость к вибрации 10G.
- Регулировка выходного напряжения и уровня выходного тока внутренним потенциометром.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Светодиодный индикатор наличия питания.
- Рабочая высота до 5000 м.
Применение
- Наружное телекоммуникационное оборудование.
- Наружные электронные табло и билборды.
- Оборудование нефтеперерабатывающих объектов и шахт.
Параметры
Выход
| Параметр | HEP-600-24 |
| Номинальное напряжение | 24 В |
| Номинальный ток | 25 А |
| Номинальная мощность | 600 Вт |
| Диапазон регулировки напряжения | 20,4–25,2 В |
| Диапазон регулировки тока | 12,5–25 А |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 500 мс, 80 мс при полной нагрузке 230 В AC / 115 В AC |
| Время удержания | 15 мс при полной нагрузке 230 В AC / 115 В AC |
| Пульсации и шум | 150 мВ п-п |
Вход
| Параметр | HEP-600-24 |
| Диапазон входного напряжения | 90–264 В AC; 277 В AC — допустимая эксплуатация |
| Диапазон входного постоянного напряжения | 128–370 В DC; 390 В DC — допустимая эксплуатация |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC; >0,95 при 230 В AC; >0,93 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 7 А при 115 В AC; 3,3 А при 230 В AC; 2,9 А при 277 В AC |
| Пусковой ток | 70 А, холодный старт, twidth=1000 s, измерено при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Защиты
| Параметр | HEP-600-24 |
| Защита от перегрузки по току | 105–125% |
| Тип защиты от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Штатное отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Штатное отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Параметр | HEP-600-24 |
| Испытательное напряжение изоляции вход–выход | 3,75 кВ AC |
| Испытательное напряжение изоляции вход–корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход–корпус | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Параметр | HEP-600-24 |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 20–500 Гц, 10G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Соответствие стандартам и ЭМС
| Параметр | HEP-600-24 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024; уровень heavy industry; EAC TP TC 020 |
Механические параметры
| Параметр | HEP-600-24 |
| Габариты | 280 × 144 × 48,5 мм |
| Масса | 3,9 кг |
| Упаковка | 4 шт. / 16 кг / 0,9 куб. фута |
Наработка на отказ
| Параметр | HEP-600-24 |
| MTBF | 914,7 тыс. ч min. по Telcordia SR-332 (Bellcore); 76,9 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Функции
| Параметр | HEP-600-24 |
| Удаленное включение/выключение | Включение: «Hi» >2–5 В или разомкнутая цепь; выключение: «Low» <0–0,5 В или короткое замыкание |
| Резервный источник | 5VSB: 5 В / 0,5 А; допуск ±5%; пульсации 100 мВ п-п max. |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Следует учитывать статические характеристики. |
| 5 | Время установки измеряется при первом холодном запуске. Повторное включение и выключение источника питания может увеличить это время. |
| 6 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. |
| 7 | При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором. |
| 8 | Некоторые модели могут поставляться без знака BIS; для подробностей следует обращаться к представителю MEAN WELL. |
