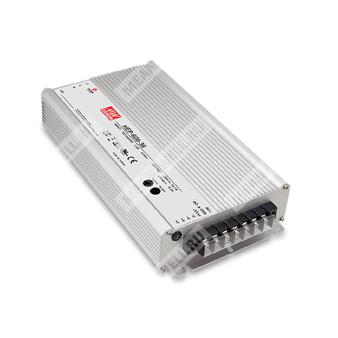

HEP-600-48 - герметизированный промышленный AC/DC источник питания 48 В для тяжелых условий эксплуатации.
Расшифровка партномера
| Партномер | Расшифровка |
| HEP | Серия источников питания для тяжелых условий эксплуатации |
| 600 | Номинальная мощность 600 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
HEP-600-48 представляет собой промышленный AC/DC источник питания мощностью 600 Вт с одним выходом 48 В, предназначенный для работы в жестких условиях окружающей среды: при высокой влажности, запыленности, маслянистой атмосфере и повышенной вибрации. Корпус выполнен из алюминия, изделие полностью залито теплопроводящим компаундом на основе силикона и рассчитано на безвентиляторное охлаждение за счет естественной конвекции.
Источнику питания присущи широкий диапазон входного напряжения, активная коррекция коэффициента мощности, высокий КПД, встроенные защиты и возможность подстройки выходного напряжения и уровня ограничения тока внутренним потенциометром.
Описание
HEP-600-48 — это 600-ваттный промышленный AC/DC источник питания серии HEP-600, рассчитанный на эксплуатацию в тяжелой среде. Конструкция ориентирована на применение в наружных телекоммуникационных системах, уличных электронных табло и рекламных конструкциях, а также на объектах нефтегазовой и горнодобывающей инфраструктуры. Благодаря полной заливке и алюминиевому корпусу устройство обладает повышенной стойкостью к внешним воздействиям и может работать при свободной циркуляции воздуха в широком температурном диапазоне.
Основные свойства
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт при удаленном выключении.
- Высокий КПД — до 96%.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Диапазон рабочих температур от -40 до +70 °C.
- Алюминиевый корпус и заполнение теплопроводящим компаундом.
- Устойчивость к вибрации 10G.
- Регулировка выходного напряжения и тока внутренним потенциометром.
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
- Светодиодный индикатор включения.
- Работа на высоте до 5000 м.
Применение
- Наружное телекоммуникационное оборудование.
- Наружные электронные табло и рекламные щиты.
- Оборудование нефтеперерабатывающих предприятий и шахт.
Параметры изделия
| Параметр | Значение |
| Тип изделия | Промышленный источник питания AC/DC |
| Серия | HEP-600 |
| Номинальная мощность | 600 Вт |
| Номинальное выходное напряжение | 48 В |
| Диапазон подстройки выходного напряжения | 40,8…50,4 В |
| Номинальный выходной ток | 12,5 А |
| Диапазон подстройки уровня ограничения тока | 6,2…12,5 А |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск выходного напряжения | ±0,5% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установки, пуск | 500 мс, 80 мс при полной нагрузке 230 В AC / 115 В AC |
| Время удержания | 15 мс при полной нагрузке 230 В AC / 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC, 277 В AC допустимо |
| Диапазон входного напряжения постоянного тока | 128…370 В DC, 390 В DC допустимо |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,98 при 115 В AC; >0,95 при 230 В AC; >0,93 при 277 В AC при полной нагрузке |
| Потребляемый ток | 7 А при 115 В AC; 3,3 А при 230 В AC; 2,9 А при 277 В AC |
| Пусковой ток | 70 А, длительность импульса 1000 мкс, измерение при 50% Ipeak, 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 12,5 А |
| Номинальная выходная мощность | 600 Вт |
| Диапазон регулировки напряжения | 40,8…50,4 В |
| Диапазон регулировки тока | 6,2…12,5 А |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск выходного напряжения | ±0,5% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Защиты
| Параметр | Значение |
| Защита от перегрузки по току | 105…125% |
| Тип защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40…+70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 20…500 Гц, 10G, по 12 мин/цикл, продолжительность 72 мин по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Требования безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024; уровень heavy industry; EAC TP TC 020 |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | Вкл.: уровень «Hi» >2…5 В или разомкнутая цепь; выкл.: уровень «Low» <0…0,5 В или короткое замыкание |
| Дежурный источник 5 В | 5 В при 0,5 А; допуск ±5%; пульсации 100 мВ пик-пик максимум |
| Индикатор | Светодиодный индикатор включения |
| Регулировка | Выходное напряжение и уровень ограничения тока регулируются внутренним потенциометром |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 914,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 76,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 280 × 144 × 48,5 мм |
| Масса | 3,9 кг |
| Упаковка | 4 шт. / 16 кг / 0,9 куб. фута |
Назначение выводов
| Разъем | Номер контакта | Назначение |
| Вход переменного тока | 1 | FG |
| Вход переменного тока | 2 | AC/L |
| Вход переменного тока | 3 | AC/N |
| Выход постоянного тока | 1 | RC+ |
| Выход постоянного тока | 2 | RC- и GND |
| Выход постоянного тока | 3 | +5VSB |
| Выход постоянного тока | 4, 5 | -V |
| Выход постоянного тока | 6, 7 | +V |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; для подробностей следует обращаться к статическим характеристикам.
- Время установки измеряется при холодном первом включении. Повторные включения и выключения питания могут увеличивать время установки.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполнены при монтаже изделия на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
- При высоте эксплуатации более 2000 м для безвентиляторных моделей температурный дерейтинг составляет 3,5 °C/1000 м.
- Некоторые модели могут поставляться без логотипа BIS; для уточнения следует обратиться к представителю MEAN WELL.
