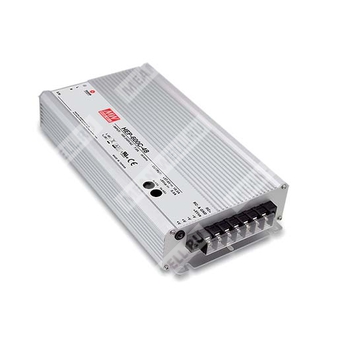

HEP-600C-24 - промышленное AC/DC зарядное устройство для аккумуляторных батарей на 24 В с выходной мощностью до 600 Вт.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| HEP |
Серия источников питания Mean Well для тяжёлых условий эксплуатации |
| 600 |
Номинальная выходная мощность 600 Вт |
| C |
Зарядное устройство для аккумуляторов |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и основные особенности
HEP-600C-24 представляет собой AC/DC зарядное устройство для аккумуляторных батарей, рассчитанное на эксплуатацию в тяжёлых условиях окружающей среды. Изделие выполнено в алюминиевом корпусе, полностью залито силиконом и предназначено для работы без вентилятора за счёт естественной конвекции. Устройство обеспечивает высокую эффективность, малое потребление на холостом ходе при дистанционном отключении и допускает регулировку выходного напряжения и тока встроенными потенциометрами.
Описание
Серия HEP-600C предназначена для зарядки свинцово-кислотных аккумуляторов, включая залитые, Gel и AGM, а также литий-ионных аккумуляторов, в том числе на основе литий-железо-фосфата и литий-марганцевой химии. Для модели HEP-600C-24 предусмотрен трёхстадийный алгоритм заряда. Устройство рассчитано на универсальный диапазон сетевого питания переменного и постоянного тока, оснащено активной коррекцией коэффициента мощности, защитами от короткого замыкания, перенапряжения и перегрева, а также светодиодной индикацией режима заряда.
Характеристики
| Параметр |
Значение |
| Серия |
HEP-600C |
| Тип изделия |
AC/DC зарядное устройство для аккумуляторов |
| Выходная мощность |
600 Вт |
| Охлаждение |
Без вентилятора, естественная конвекция |
| Корпус |
Алюминиевый, с заполнением теплопроводящим компаундом |
| Степень пригодности к тяжёлым условиям |
Работа в условиях высокой вибрации, запылённости, влажности и масляной среды |
| Диапазон рабочей температуры |
-40…+70 °C |
| Высота эксплуатации |
До 5000 м |
| Потребление без нагрузки при дистанционном отключении |
<0,5 Вт |
| Коррекция коэффициента мощности |
Активная PFC |
| Стадии заряда |
3 стадии |
| Регулировка |
Выходное напряжение и выходной ток регулируются внутренними потенциометрами |
| Индикация |
3-цветный светодиодный индикатор заряда |
Выход
| Параметр |
Значение для HEP-600C-24 |
| Номинальное напряжение заряда |
28,8 В |
| Напряжение поддерживающего заряда |
27,2 В |
| Диапазон регулировки выходного напряжения |
23…30,2 В |
| Диапазон регулировки выходного тока |
10,5…21 А |
| Рекомендуемая ёмкость аккумуляторной батареи |
70…210 А·ч |
| Тип аккумуляторной батареи |
Открытые и герметизированные свинцово-кислотные аккумуляторы |
| Выходной ток |
21 А |
Вход
| Параметр |
Значение для HEP-600C-24 |
| Диапазон входного напряжения |
90…264 В переменного тока, 277 В переменного тока допустимо в рабочем режиме; 128…370 В постоянного тока, 390 В постоянного тока допустимо в рабочем режиме |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
>0,98 при 115 В AC; >0,95 при 230 В AC; >0,93 при 277 В AC, при полной нагрузке |
| КПД, тип. |
94,5% |
| Пусковой ток, тип. |
70 А (длительность 1010 мкс, измерение при 50% Ipeak) при 230 В AC |
| Ток утечки |
<0,75 мА при 277 В AC |
| Потребляемый ток, тип. |
3,3 А / 230 В AC |
Защита
| Параметр |
Значение для HEP-600C-24 |
| Защита от перенапряжения |
32,5…36,5 В |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от короткого замыкания |
Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр |
Значение |
| Дистанционное включение/выключение |
Включение: логический высокий уровень >2…5 В или разомкнутая цепь; выключение: логический низкий уровень <0…0,5 В или короткое замыкание |
| 5 В резервного питания |
5 В при 0,5 А; допуск ±5%; пульсации 100 мВ п-п (макс.) |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-40…+70 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C (0…60 °C) |
| Вибрация |
20…500 Гц, 10G, по 10 мин/цикл, 72 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение |
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| ЭМС, излучение |
Соответствие BS EN/EN55032 (CISPR32), класс A по излучению, класс B по кондуктивным помехам, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС, помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, уровень light industry, EAC TP TC 020 |
Надёжность
| Параметр |
Значение |
| MTBF |
857,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 73,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и упаковка
| Параметр |
Значение |
| Габариты |
280 × 144 × 48,5 мм |
| Масса |
3,9 кг |
| Упаковка |
4 шт. / 16 кг / 0,9 CUFT |
Примечания
- Для другой спецификации аккумулятора может потребоваться изменение параметров зарядного устройства. Необходимо согласование с производителем аккумулятора и MEAN WELL.
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Указанный диапазон ёмкости аккумулятора является рекомендацией MEAN WELL. Максимально допустимый ток заряда необходимо уточнять у производителя аккумулятора.
- Изделие рассматривается как компонент, устанавливаемый в конечное оборудование.
- Ограничение по снижению температуры окружающей среды при высоте эксплуатации выше 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
Расширенное назначение
HEP-600C-24 применяется в системах зарядки аккумуляторов для роботизированных газонокосилок, электротранспорта, прогулочных судов, яхт и рабочих катеров, систем безопасности, телекоммуникационных базовых станций и оборудования с резервным аккумулятором.
