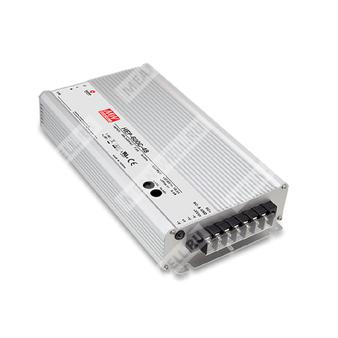

HEP-600C-48 - промышленное зарядное устройство 48 В для аккумуляторных систем в тяжёлых условиях эксплуатации.
HEP-600C-48 — AC-DC зарядное устройство для аккумуляторов мощностью до 600 Вт, предназначенное для работы в жёстких промышленных и транспортных условиях. Модель выполнена в алюминиевом корпусе, полностью залита силиконовым компаундом, не имеет вентилятора и рассчитана на высокую эффективность, широкий диапазон входного питания и эксплуатацию при повышенной вибрации, запылённости, влажности и наличии масляных загрязнений.
Расшифровка партномера
| Позиция в партномере | Значение |
| HEP | Серия зарядных устройств для тяжёлых условий эксплуатации |
| 600C | Выходная мощность 600 Вт, зарядное устройство |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
Устройство предназначено для зарядки свинцово-кислотных аккумуляторов, включая заливные, гелевые и AGM, а также Li-ion аккумуляторов на основе лития-железа и лития-марганца. Поддерживается трёхстадийный алгоритм зарядки. Модель рассчитана на универсальный вход переменного тока, оснащена активной коррекцией коэффициента мощности, имеет низкое потребление без нагрузки при удалённом отключении и допускает регулировку выходного напряжения и тока посредством внутренних потенциометров.
Особенности
- Зарядное устройство для свинцово-кислотных и Li-ion аккумуляторов.
- Трёхстадийная зарядка.
- Универсальный вход AC с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 0,5 Вт при удалённом отключении.
- Высокий КПД до 95,5%.
- Бесвентиляторное исполнение, охлаждение за счёт свободной конвекции воздуха.
- Алюминиевый корпус с заполнением теплопроводящим компаундом.
- Устойчивость к вибрации 10G.
- Рабочий диапазон температуры от -40 до +70 °C.
- Регулировка выходного напряжения и тока внутренними потенциометрами.
- Защита от короткого замыкания, перенапряжения и перегрева.
- Трёхцветный светодиодный индикатор состояния заряда.
Области применения
- Зарядное устройство для тяжёлых условий эксплуатации.
- Роботизированные газонокосилки.
- Электротранспорт.
- Прогулочные суда, личные яхты или рабочие катера.
- Системы и сети безопасности.
- Базовые станции связи.
- Оборудование и приборы с резервным аккумулятором.
Выходные параметры
| Параметр | Значение |
| Номинальное напряжение заряда в режиме ускоренного заряда | 57,6 В |
| Напряжение поддерживающего заряда | 54,4 В |
| Диапазон регулировки выходного напряжения | 46,1 ~ 60,5 В |
| Диапазон регулировки выходного тока | 5,2 ~ 10,5 А |
| Рекомендуемая ёмкость аккумуляторной батареи | 35 ~ 105 А·ч |
| Тип аккумулятора | Открытый и герметичный свинцово-кислотный |
| Выходной ток | 10,5 А |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC (277 В AC в рабочем режиме) / 128 ~ 370 В DC (390 В DC в рабочем режиме) |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC, PF > 0,95 при 230 В AC, PF > 0,93 при 277 В AC при полной нагрузке |
| КПД | 95,5% |
| Пусковой ток | Холодный старт 70 А (ширина импульса = 1010 с, измерение при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление по переменному току | 2,9 А / 230 В AC |
Защита
| Параметр | Значение |
| Перенапряжение | 68 ~ 73 В |
| Тип срабатывания защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Функции
| Параметр | Значение |
| Удалённое включение/отключение | Включение: высокий уровень >2 ~ 5 В или разомкнутая цепь; отключение: низкий уровень <0 ~ 0,5 В или короткое замыкание |
| Резервное питание 5 В | 5 В при 0,5 А; допуск ±5%; пульсации 100 мВ п-п максимум |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -40 ~ +70 °C (см. кривую снижения мощности) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0 ~ 60 °C) |
| Вибрация | 20 ~ 500 Гц, 10G, 10 мин./цикл, 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Изоляционное испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32), класс A по излучению, класс B по кондукции, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, уровень light industry, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 857,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 73,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 280 × 144 × 48,5 мм |
| Масса | 3,9 кг |
| Упаковка | 4 шт. / 16 кг / 0,9 куб. фута |
Механические данные
Корпус выполнен в алюминиевом исполнении. Охлаждение осуществляется свободной конвекцией воздуха. Устройство имеет монтажные отверстия и клеммную колодку для подключения входа и выхода. Доступ к внутренним потенциометрам регулировки выходного напряжения и уровня постоянного тока осуществляется через резиновую заглушку на корпусе.
| Назначение входных клемм | FG, AC/L, AC/N |
| Назначение выходных клемм | RC+, RC- & GND, +5VSB, +V, -V |
| Прочее | Tcase: максимальная температура корпуса |
Кривая заряда
Алгоритм зарядки состоит из трёх стадий: начальный постоянный ток, затем постоянное напряжение, после чего переход к поддерживающему заряду. Заводские значения по умолчанию для HEP-600C-48:
| Состояние | Значение |
| Постоянный ток | 10,5 А |
| Напряжение ускоренного заряда | 57,6 В |
| Напряжение поддерживающего заряда | 54,4 В |
Примечания
1. Для разных спецификаций аккумуляторов может потребоваться изменение параметров зарядного устройства. Следует обратиться к поставщику аккумулятора и в MEAN WELL для получения подробной информации.
2. Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
3. Указанный диапазон ёмкости является рекомендованным MEAN WELL. Максимально допустимый зарядный ток следует согласовывать с производителем аккумулятора.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Все испытания EMC выполнены при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям EMC. Рекомендации по проведению испытаний приведены в документе “EMI testing of component power supplies”.
5. При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
