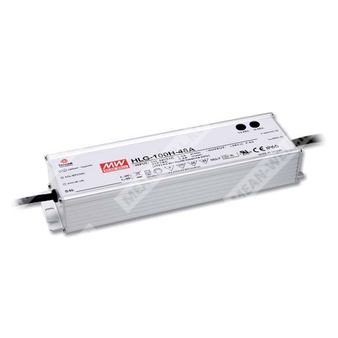

HLG-100H-20A
Особенности
Режим выхода с постоянным напряжением и постоянным током
Металлический корпус, конструкция класса I
Встроенная активная коррекция коэффициента мощности (PFC)
Источник питания класса 2
Степень защиты IP67 / IP65 для внутренней или наружной установки
Варианты функциональности: выход регулируемый с помощью потенциометра; 3-в-1 диммирование; таймерное диммирование
Типичный срок службы более 62 000 часов
Применение
Светодиодное уличное освещение
Светодиодное промышленное освещение (high-bay)
Освещение парковочных зон
Светодиодные рыболовные лампы
Светодиодное освещение теплиц
Тип "HL" для использования во взрывоопасных (классифицированных) зонах - класс I, раздел 2
Описание
Серия HLG-100H — это светодиодный драйвер переменного/постоянного тока мощностью 100 Вт, обеспечивающий двойной режим выхода с постоянным напряжением и постоянным током. HLG-100H работает в диапазоне входного напряжения 90–305 В переменного тока и предлагает модели с различным номинальным напряжением от 20 В до 54 В. Благодаря высокому КПД до 93% и конструкции без вентилятора вся серия способна функционировать при температуре корпуса от -40℃ до +80℃ при естественной конвекции воздуха. Металлический корпус и степень защиты IP67/IP65 позволяют применять данное устройство как внутри помещений, так и на улице. HLG-100H оснащён различными функциональными опциями, такими как методы диммирования, что обеспечивает оптимальную гибкость проектирования для светодиодных осветительных систем.
Cпецификация
Модель: HLG-100H-20A
Выходные параметры
Напряжение постоянного тока: 20 В
Номинальный ток: 4,8 А
Номинальная мощность: 96 Вт
Диапазон подстройки напряжения: 17 ~ 22 В
Диапазон подстройки тока: 3 ~ 4,8 А (регулируется только для типов A/AB с помощью встроенного потенциометра)
Нестабильность по входному напряжению: ± 0,5%
Нестабильность по нагрузке: ± 1,0%
Пульсации и шум (максимум): 150 мВ п-п
Точность выходного напряжения: ± 1,0%
Время готовности / Время нарастания выходного напряжения: 1200 мс, 50 мс / 115 В перем. тока; 500 мс, 50 мс / 230 В перем. тока
Время удержания напряжения: 16 мс / 115 В перем. тока, 230 В перем. тока
Диапазон работы в режиме постоянного тока: 10 ~ 20 В
Входные параметры
Диапазон входного напряжения: 90 ~ 305 В перем. тока, 127 ~ 431 В постоянного тока
Диапазон частоты: 47 ~ 63 Гц
Потребляемый ток AC: 1,2 А / 115 В перем. тока; 0,55 А / 230 В перем. тока; 0,5 А / 277 В перем. тока
Пусковой ток: Холодный старт 60А (ширина импульса = 415 мкс измерено на 50% Iμпик) при 230 В перем. тока; по стандарту NEMA 410
Ток утечки: менее 0,75 мА / 277 В перем. тока
Коэффициент мощности: ≥0,98 / 115 В перем. тока, ≥0,95 / 230 В перем. тока, ≥0,93 / 277 В перем. тока (при полной нагрузке)
Общий коэффициент гармонических искажений: менее 20% (нагрузка ≥60% / 115 В и 230 В перем. тока; нагрузка ≥75% / 277 В перем. тока)
КПД (типовой): 93%
Защита
Защита от короткого замыкания: Ограничение по постоянному току, автоматическое восстановление после устранения неисправности
Защита от перегрузки: Ограничение по постоянному току, автоматическое восстановление после устранения неисправности
Защита от перенапряжения: 23 ~ 27 В
Защита от перегрева: Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Среда эксплуатации
Рабочая температура: -40 ~ +80℃ (температура корпуса, см. раздел "Нагрузка на выходе в зависимости от температуры")
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температурный коэффициент: ±0,03%/℃ (0 ~ 60℃)
Температура и влажность хранения: -40 ~ +80℃, 10 ~ 95% RH
Максимальная температура корпуса: +80℃
Виброустойчивость: 10 ~ 500 Гц, 5G, 12 мин./1 цикл, в течение 72 мин. по каждой из осей X, Y, Z
Безопасность и ЭМС
Испытательное напряжение: Вход-выход: 3,75 кВ перем. тока; вход-FG: 2 кВ перем. тока; выход-FG: 1,5 кВ перем. тока
Сопротивление изоляции: Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В постоян. тока / 25℃ / 70% RH
Стандарты безопасности: UL8750 (тип "HL"), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13, AS/NZS 61347-1 (кроме типа AB), AS/NZS 61347-2-13 (кроме типа AB) независимый; GB19510.1, GB19510.14, IP65 или IP67, J61347-1, J61347-2-13 (кроме типа D), KC61347-1, KC61347-2-13 (кроме типа D), EAC TP TC 004
Стандарты электромагнитной совместимости (ЭМС): Соответствие BS EN/EN55015, BS EN/EN55032 класс B, BS EN/EN61000-3-2 класс C (при нагрузке ≧60%); BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме типа D)
Устойчивость к помехам: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, уровень легкой промышленности (иммунитет к импульсам: фаза-земля 4 кВ, фаза-фаза 2 кВ), EAC TP TC 020, KSC 9547 (кроме типа D)
Другие параметры
MTBF: 2185,8 тыс. часов минимум по Telcordia SR-332 (Bellcore); 167,1 тыс. часов минимум по MIL-HDBK-217F (25℃)
Габариты: 220x68x38,8 мм (ДxШxВ)
Вес: 1,12 кг; 12 шт. / 14,4 кг / 0,8 куб. фут.
Максимальное количество блоков на автоматическом выключателе 16A: 4 шт. (выключатель типа B) / 8 шт. (выключатель типа C) при 230 В перем. тока
Примечания
1. Все параметры измеряются при входном напряжении 230 В перем. тока, номинальном токе и температуре окружающей среды 25℃, если не указано иное.
2. Пульсации и шум измеряются на полосе пропускания 20 МГц, с использованием скрученной пары проводов 12", завершённой параллельно конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск: включает допуски установки, нестабильность по входному напряжению и по нагрузке.
4. См. раздел "Способы управления светодиодным модулем".
5. При низком входном напряжении может потребоваться снижение выходной мощности. См. раздел "Статические характеристики".
6. Время готовности измеряется при первом холодном запуске. Включение/выключение драйвера может увеличить время готовности.
7. Драйвер рассматривается как компонент, который используется совместно с конечным оборудованием. Поскольку характеристики ЭМС могут быть изменены из-за полной сборки, производители конечного оборудования должны заново подтвердить соответствие директиве ЭМС для всей установки (см. https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf).
8. Для соответствия последним требованиям ErP по светильникам этот драйвер можно использовать только за выключателем и не подключать постоянно к сети.
9. Эта серия соответствует типичному сроку службы более 62 000 часов работы, когда температура точки корпуса (tc, либо TMP по DLC) составляет около 80℃ или меньше.
10. См. гарантийное описание на сайте MEAN WELL http://www.meanwell.com
11. Требуется снижение температуры окружающей среды на 3,5℃/1000 м для моделей без вентилятора и на 5℃/1000 м для моделей с вентилятором при высоте работы выше 2000 м (6500 футов).
12. Для получения информации по применению и рекомендаций по установке с водозащитой см. руководство пользователя: https://www.meanwell.com/Upload/PDF/LED_EN.pdf
13. Для типов A/AB необходимо учитывать использование внутри корпуса для соответствия применению типа HL.
Основные параметры
Выход: | |
Напряжение постоянного тока | 20V |
Номинальный ток | 4.8A |
Номинальная мощность | 96W |
Уровень шума на выходе | 150mVp-p |
Диапазон регулировки напряжения | 17 ~ 22V |
Допустимое отклонение напряжения | ±1.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±0.5% |
Время установки, время нарастания | 1200ms,50ms/115VAC 500ms,50ms/230VAC |
Время удержания | 16ms / 115VAC, 230VAC |
Область стабилизированного тока | 10 ~ 20V |
Диапазон регулировки тока | 3 ~ 4.8A |
Вход: | |
Диапазон входных напряжений | 90 ~ 305VAC 127 ~ 431VDC |
Диапазон частот | 47 ~ 63Hz |
КПД | 93% |
Переменный ток | 1.2A / 115VAC 0.55A / 230VAC 0.5A / 277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC 0/P-FG:1.5KVAC |
Пусковой ток | COLD START 60A(twidth=415μs measured at 50% Ipeak) at 230VAC |
Коррекция коэффициента мощности | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load |
Защита: | |
Защита от перенапряжения | 23 ~ 27V / Protection type: Shut down o/p voltage with auto-recovery or re-power on to recovery |
Условия окр. среды: | |
Диапазон рабочих температур | -40 ~ +70°C |
Рабочая влажность | 20 ~ 95% RH non-condensing |
Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
Вибрация | 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 - +80°C, 10 - 95% RH |
Безопасность и ЭМП: | |
Стандарты безопасности | UL8750, CSAC22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent IP65 or IP67, J61347-1, J61347-2-13 approved ; design refer to UL60950-1, TUV EN60950-1 |
Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG: 100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (^60% load); EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
Прочее: | |
MTBF (Средняя наработка на отказ) | 192.2K hrs min. MIL-HDBK-217F (25 ) °C |
Габаритные размеры | 220*68*38.8mm (L*W*H) |
Упаковка | 1.12Kg; 12pcs/14.4Kg/0.74CUFT |
Производственный статус | Производится |
