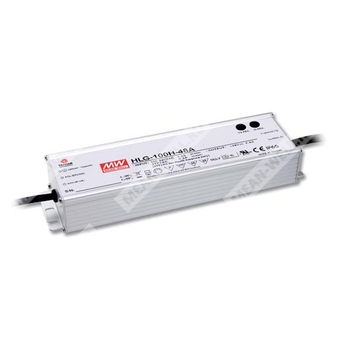

HLG-100H-24A - AC/DC драйвер питания светодиодов 100 Вт с двойным режимом CV+CC для систем освещения.
Расшифровка партномера
- HLG — серия LED драйверов (Constant Voltage + Constant Current).
- 100H — номинальная мощность 100 Вт, исполнение серии HLG-100H.
- 24 — номинальное выходное напряжение 24 В.
- A — исполнение с IP65, выходные параметры Vo и Io регулируемые встроенными потенциометрами (в отличие от «Blank» с фиксированными Io/Vo и IP67).
Назначение и принцип работы
HLG-100H-24A — герметизированный (по классу IP) сетевой AC/DC LED драйвер для внутреннего/наружного применения.
Реализует двухрежимный выход: область постоянного напряжения и область ограничения тока (постоянный ток) в зависимости от нагрузки.
Имеет встроенную активную коррекцию коэффициента мощности (PFC), металлический корпус, безвентиляторное охлаждение.
Ключевые параметры модели HLG-100H-24 (применимо к HLG-100H-24A)
| Номинальная мощность | 96 Вт |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4 А |
| Диапазон постоянного тока (область CC) | 12…24 В |
| Диапазон регулировки выходного напряжения (A/AB) | 22…27 В (встроенный потенциометр) |
| Диапазон регулировки выходного тока (A/AB) | 2,5…4 А (встроенный потенциометр) |
| Пульсации и шум (макс.) | 150 мВп-п |
| Типовой КПД | 93% |
| Класс защиты оболочки | IP65 (исполнение A) |
Выходные характеристики (OUTPUT)
| Модель по напряжению | HLG-100H-24 (вариант исполнения A) |
| Номинальное выходное напряжение | 24 В |
| Область постоянного тока | 12…24 В |
| Номинальный выходной ток | 4 А |
| Номинальная выходная мощность | 96 Вт |
| Регулировка выходного напряжения (A/AB) | 22…27 В (встроенный потенциометр) |
| Регулировка выходного тока (A/AB) | 2,5…4 А (встроенный потенциометр) |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска / нарастания | 1200 мс / 50 мс при 115 В AC; 500 мс / 50 мс при 230 В AC |
| Время удержания (тип.) | 16 мс при 115 В AC и 230 В AC |
Входные характеристики (INPUT)
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥0,98 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,93 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока | THD < 20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Потребляемый ток (тип.) | 1,2 А при 115 В AC; 0,55 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) | Холодный старт 60 А (twidth=415 мкс, измерено при 50% Iμ peak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Макс. число БП на автомате 16 А | 4 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
Защиты (PROTECTION)
| Перегрузка по току | 95…106%: ограничение тока, автовосстановление после устранения причины |
| Короткое замыкание | Ограничение тока, автовосстановление после устранения причины |
| Перенапряжение | 28…34 В: отключение выходного напряжения с автовосстановлением или восстановление после перепитания |
| Перегрев | Отключение выходного напряжения; автовосстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-земля) | 2 кВ AC |
| Испытательное напряжение (выход-земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-земля, выход-земля) |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Температура корпуса (Tcase) рабочая | -40…+80°C |
| Макс. температура корпуса | +80°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Средняя наработка на отказ (MTBF) | мин. 2185,8 тыс. ч (Telcordia SR-332); мин. 167,1 тыс. ч (MIL-HDBK-217F, 25°C) |
ЭМС и соответствие требованиям безопасности (SAFETY & EMC)
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No.250.0-08;
BS EN/EN 61347-1, BS EN/EN 61347-2-13, независимый;
GB19510.1, GB19510.14; J61347-1, J61347-2-13; KC61347-1, KC61347-2-13; EAC TP TC 004
|
| ЭМС устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024 (уровень лёгкой промышленности);
грозоимпульс: Линия-Земля 4 кВ, Линия-Линия 2 кВ; EAC TP TC 020; KSC 9547 (кроме D-типа)
|
| ЭМС помехоэмиссия |
Соответствие BS EN/EN55015, BS EN/EN55032 Class B; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3;
GB/T 17743, GB17625.1; EAC TP TC 020; KSC 9815 (кроме D-типа)
|
Механические данные
| Габаритные размеры (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,12 кг |
| Длина проводов | 300 ± 20 мм (со стороны входа и выхода) |
Подключение и исполнение выводов (по серии, применимо к A-типу)
- AC/L — коричневый, AC/N — синий, FG — зелёный/жёлтый.
- +V — красный, -V — чёрный.
- Для A-типа предусмотрены встроенные регуляторы Vo ADJ и Io ADJ (потенциометры на корпусе).
Примечания (Notes) из документа
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке.
- См. раздел «Методы питания LED модуля» для пояснения области постоянного тока.
- При низких входных напряжениях может требоваться снижение нагрузки; см. раздел «Статические характеристики».
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на собранной системе.
- Для выполнения требований актуального ErP для светильников данный LED драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Для защиты от перегрева, сработавшей при малой/нулевой нагрузке, восстановление — переподключением питания AC.
- Серия соответствует типовой ожидаемой наработке > 62000 ч при температуре корпуса (точка tc/TMP) около 80°C или ниже.
- Снижение допустимой температуры окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Перед применением см. руководство пользователя по монтажу и обеспечению влагозащиты.
- Для A/AB-типа необходимо учитывать встраивание для соответствия применению Type HL.
