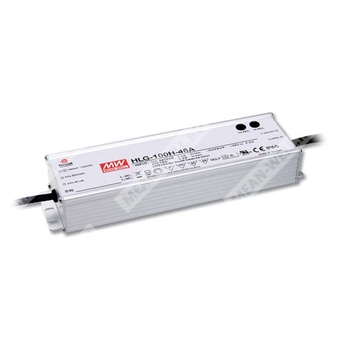

HLG-100H-24B - AC/DC драйвер светодиодов постоянного напряжения/постоянного тока 24 В, 100 Вт с диммированием 3‑в‑1 (1–10 В, 10 В ШИМ, сопротивление).
Расшифровка партномера
- HLG — серия LED драйверов MEAN WELL.
- 100H — номинальная мощность 100 Вт, корпус «H» (металлический, промышленное исполнение).
- 24 — номинальное выходное напряжение 24 В.
- B — исполнение с функцией диммирования «3‑в‑1» и классом защиты IP67.
Назначение и принцип работы
HLG-100H-24B — источник питания/драйвер для светодиодных нагрузок с двухрежимным выходом:
область стабилизации напряжения и область стабилизации тока (автоматический переход по нагрузке).
Предназначен для эксплуатации в составе светильников и LED систем внутреннего/наружного применения.
Ключевые особенности (по документу)
- Режим выхода: постоянное напряжение + ограничение/стабилизация тока (CV+CC).
- Металлический корпус, конструкция класса I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP67 (для B-типа).
- Диммирование 3‑в‑1: 1–10 В DC, 10 В PWM (100 Гц…3 кГц), резистор.
Выходные параметры (модель HLG-100H-24B)
| Номинальное выходное напряжение DC |
24 В |
| Область стабилизации тока (диапазон напряжения) |
12…24 В |
| Номинальный выходной ток |
4,0 А |
| Номинальная мощность |
96 Вт |
| Пульсации и шум (макс.) |
150 мВп‑п |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Частотный диапазон |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,93 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармоник тока THD |
<20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
93% |
| Входной ток AC (тип.) |
1,2 А / 115 В AC; 0,55 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) |
60 А (холодный старт, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
Защиты и режимы восстановления
| Перегрузка по току |
95…106% (ограничение тока, автовосстановление после устранения неисправности) |
| Короткое замыкание |
Ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение |
28…34 В (отключение выходного напряжения с автовосстановлением или восстановление после переподключения сети) |
| Перегрев |
Отключение выходного напряжения, автовосстановление после снижения температуры |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции |
Вход–выход: 3,75 кВ AC; вход–корпус/земля (FG): 2 кВ AC; выход–корпус/земля (FG): 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход–выход, вход–FG, выход–FG) / 500 В DC / 25°C / 70% RH |
ЭМС и нормативы (как указано)
| ЭМС (излучение) |
Соответствие BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000‑3‑2 Class C (@ нагрузка ≥60%); BS EN/EN61000‑3‑3, GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме D-типа) |
| ЭМС (устойчивость) |
BS EN/EN61000‑4‑2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульсы: Линия‑Земля 4 кВ, Линия‑Линия 2 кВ), EAC TP TC 020, KSC 9547 (кроме D-типа) |
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No.250.0‑08; BS EN/EN 61347‑1, BS EN/EN 61347‑2‑13; GB19510.1, GB19510.14; J61347‑1, J61347‑2‑13 (кроме D-типа); KC61347‑1, KC61347‑2‑13 (кроме D-типа); EAC TP TC 004 |
Условия эксплуатации и надежность
| Температура корпуса (Tcase), рабочая |
−40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Влажность, рабочая |
20…95% RH без конденсации |
| Температура/влажность хранения |
−40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| MTBF |
мин. 2 185,8 тыс. ч (Telcordia SR‑332); мин. 167,1 тыс. ч (MIL‑HDBK‑217F, 25°C) |
Механические и конструктивные данные
| Габаритные размеры (Д×Ш×В) |
220×68×38,8 мм |
| Степень защиты оболочки |
IP67 (исполнение B) |
| Масса |
1,12 кг |
| Длина выводов (тип.) |
300±20 мм (вход/выход); для линии диммирования (B‑тип) также указаны провода DIM |
Функция диммирования (B‑тип)
- Методы: 1…10 В DC, ШИМ 10 В (100 Гц…3 кГц), внешнее сопротивление.
- Ток источника диммирования от драйвера: 100 мкА (тип.).
- Синхронное диммирование: сопротивление 10 кОм/N…100 кОм/N (N — количество драйверов при синхронной регулировке).
- Требование подключения: не соединять DIM− с −V.
- Идентификация проводов (B‑тип): DIM+ (фиолетовый), DIM− (розовый), +V (красный), −V (черный), AC/L (коричневый), AC/N (синий), FG (зелено‑желтый).
Примечания (Notes) из документа
- 1. Параметры, не оговоренные отдельно, измерены при 230 В AC, номинальном токе и 25°C окружающей температуры.
- 2. Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары 12" с оконечной емкостью 0,1 мкФ и 47 мкФ (параллельно).
- 3. Допуск: включает установочную погрешность, стабилизацию по сети и по нагрузке.
- 4. См. раздел о методах питания LED модуля (области CV/CC).
- 5. При низком входном напряжении может требоваться снижение мощности; см. статические характеристики.
- 6. Время запуска измеряется при первом холодном включении; циклы ON/OFF могут увеличивать время запуска.
- 7. Драйвер рассматривается как компонент в составе конечного изделия; характеристики ЭМС зависят от монтажа и должны быть переподтверждены производителем конечного изделия на всей системе.
- 8. Для выполнения требований последних норм ErP для светильников данный драйвер допускается применять только «за выключателем», без постоянного подключения к сети.
- 9. При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление выполнять повторным включением питания AC.
- 10. Серия соответствует типовой наработке >62 000 ч при температуре корпуса (точка tc/TMP) около 80°C или ниже.
- 12. Снижение допустимой температуры окружающей среды: 3,5°C/1000 м для безвентиляторных моделей (высоты более 2000 м).
- 13. Рекомендации по монтажу и обеспечению степени IP см. руководство пользователя серии LED драйверов.
