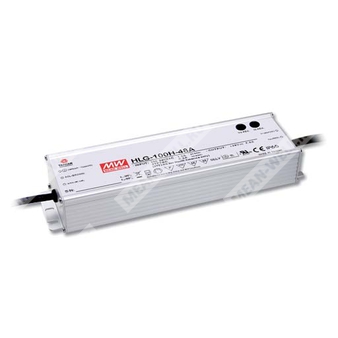

HLG-100H-30B - AC/DC светодиодный драйвер 100 Вт с комбинированным режимом стабилизации напряжения и тока и функцией диммирования.
Расшифровка партномера
- HLG — серия LED-драйверов (AC/DC) в металлическом корпусе.
- 100H — номинальная мощность 100 Вт, исполнение серии H.
- 30 — номинальное выходное напряжение 30 В.
- B — исполнение с функцией «3 в 1» диммирования: 1–10 В DC, 10 В PWM, резистивное управление; уровень защиты IP67.
Назначение и режим работы
HLG-100H-30B — драйвер светодиодов с двухрежимным выходом постоянное напряжение + ограничение/стабилизация тока.
Может работать как в режиме стабилизации тока (прямое питание LED-модуля), так и в режиме стабилизации напряжения (обычно через дополнительный DC/DC драйвер).
Выходные параметры (модель HLG-100H-30)
| Номинальное выходное напряжение | 30 В |
| Область стабилизации тока | 15 ~ 30 В |
| Номинальный ток | 3,2 А |
| Номинальная мощность | 96 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Диапазон регулировки выходного напряжения | не применимо для B-типа (регулировка указана только для A/AB) |
| Диапазон регулировки выходного тока | не применимо для B-типа (регулировка указана только для A/AB) |
| Точность выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска/нарастания | 1200 мс / 50 мс (115 В AC), 500 мс / 50 мс (230 В AC) |
| Время удержания (тип.) | 16 мс (115 В AC, 230 В AC) |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,93 (277 В AC) при полной нагрузке |
| КПД (тип.) | 93% |
| Потребляемый ток (тип.) | 1,2 А (115 В AC); 0,55 А (230 В AC); 0,5 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (холодный старт, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Коэффициент гармонических искажений | THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Макс. число БП на автомате 16 А | 4 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
Диммирование (исполнение B, «3 в 1»)
| Методы управления | 1 ~ 10 В DC; 10 В PWM (100 Гц ~ 3 кГц); резистор |
| Ток источника диммирования со стороны драйвера (тип.) | 100 мкА |
| Примечание по подключению | Не соединять «DIM-» с «-V» |
| Рекомендация по применению | Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Защиты
| Короткое замыкание | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95 ~ 106%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 34 ~ 38 В; отключение выходного напряжения с автовосстановлением или восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм (500 В DC, 25°C, 70% RH) |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40 ~ +80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 2185,8 тыс. ч (мин., Telcordia SR-332); 167,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
| Высота эксплуатации (дерейтинг) | выше 2000 м: дерейтинг 3,5°C/1000 м для безвентиляторных моделей |
Конструктив и подключение
| Корпус | металлический; Class I design; Class 2 power unit |
| Степень защиты | IP67 (исполнение B) |
| Габаритные размеры | 220 × 68 × 38,8 мм (Д × Ш × В) |
| Масса | 1,12 кг |
| Провода (B-тип, по схеме подключения) | FG (зел/желт), AC/L (коричн), AC/N (синий), -V (черный), +V (красный), DIM- (розовый), DIM+ (фиолетовый) |
Соответствие и ЭМС
| Стандарты безопасности | UL8750 (Type “HL”); CSA C22.2 No.250.0-08; EN 61347-1; EN 61347-2-13; GB19510.1; GB19510.14; J61347-1; KC61347-1; EAC TP TC 004 (с оговорками по типам) |
| ЭМС (излучение) | EN55015; EN55032 Class B; EN61000-3-2 Class C (@ нагрузка ≥60%); EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KSC 9815 (кроме D-типа) |
| ЭМС (устойчивость) | EN61000-4-2,3,4,5,6,8,11; EN61547; EN55024; уровни: Line-Earth 4 кВ, Line-Line 2 кВ; EAC TP TC 020; KSC 9547 (кроме D-типа) |
Примечания (Notes)
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации/шум измеряются в полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ (параллельно) на конце линии.
- Допуск включает погрешность установки, стабилизацию по сети и по нагрузке.
- См. раздел «Способы питания LED-модуля» для пояснения режимов CV/CC.
- При низком входном напряжении может требоваться дерейтинг; см. «Статические характеристики».
- Время запуска измерено при первом холодном старте; циклическое включение/выключение может увеличить время запуска.
- Драйвер рассматривается как компонент; ЭМС зависит от конечной установки, производитель конечного оборудования должен подтвердить соответствие на изделии в сборе.
- Для соответствия требованиям ErP данный драйвер должен использоваться за выключателем и не должен быть постоянно подключен к сети.
- При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление — повторной подачей питания AC.
- Перед применением учитывать указания руководства по установке и требования к обеспечению влагозащиты (IP).
