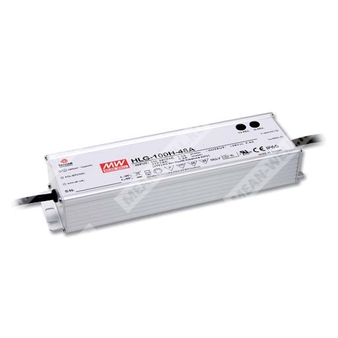

HLG-100H-36A - AC/DC драйвер питания светодиодных модулей 100 Вт с режимами постоянного напряжения и постоянного тока.
Расшифровка партномера
HLG — серия LED-драйверов MEAN WELL (постоянное напряжение + постоянный ток).
100H — номинальная мощность 100 Вт, исполнение серии H (широкий диапазон входа, активная коррекция коэффициента мощности).
36 — номинальное выходное напряжение 36 В.
A — исполнение IP65; выходные параметры (Io и Vo) регулируемые встроенным потенциометром (кроме D-типа).
Назначение и принцип работы
HLG-100H-36A — герметизированный импульсный источник питания (LED-драйвер) с двойным режимом работы:
стабилизация напряжения (CV) и ограничение/стабилизация тока (CC). Предназначен для систем светодиодного освещения и может работать как в режиме постоянного тока (прямое питание LED-нагрузки в области CC), так и в режиме постоянного напряжения (область CV, часто с последующим DC/DC).
Выходные параметры (модель HLG-100H-36)
| Номинальное выходное напряжение |
36 В |
| Номинальный выходной ток |
2,65 А |
| Номинальная мощность |
95,4 Вт |
| Диапазон регулировки выходного напряжения (A/AB-тип) |
33…40 В (регулировка встроенным потенциометром) |
| Диапазон регулировки выходного тока (A/AB-тип) |
1,65…2,65 А (регулировка встроенным потенциометром) |
| Область постоянного тока (CC region) |
18…36 В |
| Пульсации и шум (макс.) |
200 мВп-п |
| Точность выходного напряжения (суммарная) |
±1,0% |
| Регулирование по сети |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Время запуска / нарастания (прим.) |
1200 мс / 50 мс при 115 В AC; 500 мс / 50 мс при 230 В AC |
| Время удержания (прим.) |
16 мс при 115 В AC; 16 мс при 230 В AC |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,93 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений (THD) |
< 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) |
93% |
| Входной ток (тип.) |
1,2 А при 115 В AC; 0,55 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) |
60 А (холодный старт, измерено при 50% Iпик) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Макс. количество источников на автомате 16 А |
4 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 В AC |
Защиты
| Перегрузка по току |
95…106%; ограничение по постоянному току, автовосстановление после устранения неисправности |
| Короткое замыкание |
ограничение по постоянному току, автовосстановление после устранения неисправности |
| Перенапряжение (выход) |
41…46 В; отключение выходного напряжения с автовосстановлением или восстановление после перезапуска питания |
| Перегрев |
отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-FG) |
2 кВ AC |
| Испытательное напряжение (выход-FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход-выход, вход-FG, выход-FG) / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
-40…+80°C (см. зависимость «нагрузка/температура») |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| MTBF |
2185,8 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 167,1 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Деградация по высоте |
для высот > 2000 м: снижение допустимой температуры окружения на 3,5°C/1000 м (безвентиляторные модели) |
Конструктив и подключение
| Исполнение корпуса |
металлический корпус, класс I (с защитным проводником FG) |
| Класс защиты оболочки (для HLG-100H-36A) |
IP65 |
| Габаритные размеры (Д×Ш×В) |
220×68×38,8 мм |
Параметры соответствия и помехоустойчивость (сводно из документа)
| Стандарты безопасности (перечень) |
UL8750 (тип «HL»), CSA C22.2 No. 250.0-08; EN 61347-1, EN 61347-2-13; GB19510.1, GB19510.14; J61347-1, J61347-2-13 (кроме D-типа); KC61347-1, KC61347-2-13 (кроме D-типа); EAC TP TC 004
|
| ЭМС излучение (перечень) |
EN55015, EN55032 Class B; EN61000-3-2 Class C (при нагрузке ≥ 60%); EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KSC 9815 (кроме D-типа)
|
| ЭМС устойчивость (перечень) |
EN61000-4-2, -3, -4, -5, -6, -8, -11; EN61547; EN55024; уровень «light industry»; грозоимпульс: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020; KSC 9547 (кроме D-типа)
|
Примечания (Notes) из документа
- Если явно не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары 12" и оконечной емкости 0,1 мкФ + 47 мкФ (параллельно).
- Допуск по выходу включает установочную погрешность, регулирование по сети и регулирование по нагрузке.
- Методика питания LED-модуля приведена в разделе «Driving methods of LED module».
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по разделу «Static characteristic».
- Время запуска измеряется при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС зависит от установки, поэтому требуется повторная квалификация ЭМС для конечной системы.
- Для соответствия актуальным требованиям ErP драйвер может применяться только за выключателем и не должен быть постоянно подключен к сети.
- При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление — перезапуском входного питания.
- Перед применением учитывать указания по установке и сохранению степени защиты IP из руководства пользователя.
- Для A/AB-исполнений при встраивании требуется учет условий применения для Type HL.
