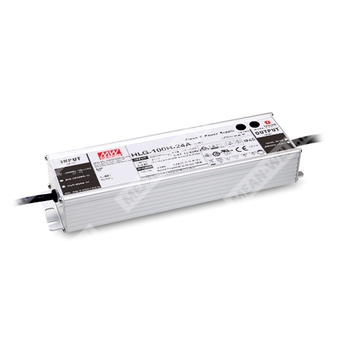

HLG-100H-36AB

Особенности

Постоянное напряжение + постоянный ток на выходе
Металлический корпус, конструкция класса I
Встроенная функция активного корректора коэффициента мощности
Источник питания класса 2
Степень защиты IP67 / IP65 для установки внутри и вне помещений
Варианты функций: регулировка выходных параметров через потенциометр; 3-в-1 диммирование; таймер диммирования
Типичный срок службы > 62000 часов

Применение

Светодиодное уличное освещение
Светодиодное промышленное освещение высокого типа
Освещение парковочных пространств
Светодиодные рыболовные лампы
Светодиодное освещение теплиц
Тип "HL" для применения во взрывоопасных зонах Класс I, Раздел 2

Описание

Серия HLG-100H — это 100-ваттный AC/DC-драйвер для светодиодов, обладающий двойным режимом работы: постоянное напряжение и постоянный ток на выходе. HLG-100H работает при напряжении 90～305 В переменного тока и имеет модели с различным номинальным напряжением в диапазоне от 20В до 54В. Благодаря высокой эффективности до 93% и бесвентиляторной конструкции, вся серия может работать при температуре корпуса от -40℃ до +80℃ при естественной конвекции воздуха. Металлический корпус и степень защиты IP67/IP65 позволяют использовать эти устройства как внутри помещений, так и снаружи. Серия HLG-100H выпускается с различными функциональными опциями, включая различные методы диммирования, что обеспечивает максимальную гибкость при проектировании систем светодиодного освещения.

Cпецификация

Модель: HLG-100H-36AB

Выходные параметры

Напряжение постоянного тока: 36В
Номинальный ток: 2,65А
Номинальная мощность: 95,4 Вт
Диапазон подстройки напряжения: 33 ~ 40 В (регулируется только для A/AB-типа через встроенный потенциометр)
Диапазон подстройки тока: 1,65 ~ 2,65 А (регулируется только для A/AB-типа через встроенный потенциометр)
Нестабильность по входному напряжению: ±0,5%
Нестабильность по нагрузке: ±1,0%
Время готовности, время нарастания выходного напряжения: 1200 мс, 50 мс/115В AC; 500 мс, 50 мс/230В AC
Время удержания напряжения: 16 мс (типичное), 115/230В AC
Пульсации: 200 мВ (макс.)
Точность выходного напряжения: ±1,0%
Рабочий диапазон постоянного тока: 18 ~ 36 В
Рабочий диапазон тока: 1,65 ~ 2,65 А (регулируется только для A/AB-типа через встроенный потенциометр)

Входные параметры

Диапазон входного напряжения: 90 ~ 305 В AC; 127 ~ 431 В DC
Частотный диапазон: 47 ~ 63 Гц
Потребляемый ток AC: 1,2 А / 115В AC; 0,55 А / 230В AC; 0,5 А / 277В AC
Пусковой ток: Холодный запуск 60А (tш=415 мксек на уровне 50% от Iμпик) при 230В AC; По стандарту NEMA 410
Токи утечки: <0,75 мА / 277В AC
Коэффициент мощности (КП): КП≥0,98/115В AC; КП≥0,95/230В AC; КП≥0,93/277В AC при полной нагрузке

Параметры окружающей среды

Диапазон рабочих температур: -40 ~ +80℃ (температура корпуса); 10 ~ 95% относительной влажности
Диапазон температур хранения и влажность: -40 ~ +80℃, 10 ~ 95% относительной влажности
Коэффициент температурного дрейфа: ±0,03%/℃ (0 ~ 60℃)
Максимальная температура корпуса (Тcase): +80℃
Рабочая влажность: 20 ~ 95% без конденсации
Вибрация: 10 ~ 500Гц, 5G, 12 мин./1 цикл, по 72 мин. вдоль осей X, Y, Z

Группы защит и электрическая прочность

Испытательное напряжение: Вход-Выход: 3,75 кВ AC; Вход-FG: 2 кВ AC; Выход-FG: 1,5 кВ AC
Сопротивление изоляции: Вход-Выход, Вход-FG, Выход-FG: 100 МОм / 500 В DC / 25℃/ 70% RH
Защита по току: Ограничение по току, автоматическое восстановление после устранения причины
Защита от короткого замыкания: Ограничение по току, автоматическое восстановление после устранения причины
Защита от перенапряжения: Отключение выхода с автозапуском после устранения причины или переподачи питания
Защита от перегрева: Отключение выхода, автоматическое восстановление после снижения температуры

Стандарты и электромагнитная совместимость

Стандарты безопасности: UL8750 (тип "HL"), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13, AS/NZS 61347-1 (кроме AB-типа), AS/NZS 61347-2-13 (кроме AB-типа) independent; GB19510.1, GB19510.14, IP65 или IP67, J61347-1, J61347-2-13 (кроме D-типа), KC61347-1, KC61347-2-13 (кроме D-типа), EAC TP TC 004 одобрено
EMC-совместимость, иммунитет: Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, уровень легкой промышленности (иммунитет к скачкам напряжения Line-Earth 4 кВ, Line-Line 2 кВ), EAC TP TC 020, KSC 9547 (кроме D-типа)
EMC-совместимость, излучение: Соответствие BS EN/EN55015, BS EN/EN55032 Класс B, BS EN/EN61000-3-2 Класс C (при нагрузке ≧60%); BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме D-типа)
Общее гармоническое искажение: THD< 20% (при нагрузке ≧60% /115В AC, 230В AC; при нагрузке ≧75% /277В AC)
Максимальное количество источников на автоматический выключатель 16A: 4 устройства (при автоматическом выключателе типа B) / 8 устройств (тип C) при 230В AC

Дополнительные параметры

MTBF: 2185,8 тыс. часов мин. (Telcordia SR-332(Bellcore)), 167,1 тыс. часов мин. (MIL-HDBK-217F при 25℃)
Габаритные размеры: 220×68×38,8 мм (Д×Ш×В)
Масса: 1,12 кг; упаковка: 12 шт./14,4 кг/0,8куб. футов

Примечания

1. Все параметры измерены при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃, если не указано иное.
2. Пульсации измеряются в полосе пропускания 20 МГц с использованием скрученной пары 12" и параллельного конденсатора 0,1 мкФ + 47 мкФ.
3. Допуск включает допуски установки, нестабильность по входному напряжению и по нагрузке.
4. См. раздел "Методы вождения светодиодных модулей".
5. Может потребоваться дерейтинг при низких входных напряжениях. См. раздел "Статические характеристики".
6. Время готовности указано для первого холодного старта. Включение/выключение драйвера может увеличить время готовности.
7. Драйвер рассматривается как компонент, который будет работать в составе конечного изделия. Поскольку параметры EMC зависят от итоговой сборки, производители конечного оборудования должны дополнительно проверять соответствие EMC директивам для всей установки.
8. Для соответствия ErP предписаниям по осветительным приборам, этот драйвер можно использовать только после выключателя, без постоянного присоединения к сети.
9. Для защиты по перегреву, сработавшей при малой/нулевой нагрузке, требуется отключение и повторное включение питания.
10. Данная серия обеспечивает типичный срок службы >62000 часов при температуре корпуса в контрольной точке (или TMP по DLC) около 80℃ и ниже.
11. См. гарантийные условия на сайте MEAN WELL по адресу: http://www.meanwell.com
12. Дерейтинг температуры окружающей среды 3,5℃/1000м для моделей без вентилятора и 5℃/1000м для моделей с вентилятором при высоте над уровнем моря >2000м.
13. Для установки и мер по обеспечению водостойкости см. руководство пользователя: https://www.meanwell.com/Upload/PDF/LED_EN.pdf
14. Для типа A/AB важно учитывать способы монтажа для соответствия применению типа HL.
15. Продукция, поставляемая в регионах Америки, может иметь только логотипы UL, CE и UKCA. Для подробностей обратитесь к вашему представителю MEAN WELL.
