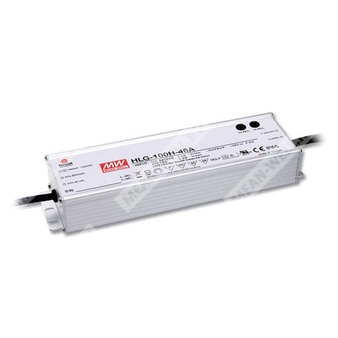

HLG-100H-36B - AC/DC драйвер питания светодиодов 100 Вт с комбинированным выходом постоянного напряжения и постоянного тока и функцией диммирования.
Расшифровка партномера
HLG — серия герметичных источников питания (LED драйверы) MEAN WELL.
100H — номинальная мощность 100 Вт, исполнение «H» (металлический корпус, промышленное применение).
36 — номинальное выходное напряжение 36 В DC.
B — исполнение с диммированием «3 в 1» (1–10 В DC, ШИМ 10 В, резистивное), степень защиты IP67.
Назначение и принцип работы
HLG-100H-36B предназначен для питания светодиодных нагрузок от сети переменного тока с коррекцией коэффициента мощности и реализует
двухрежимную характеристику: область стабилизации напряжения (постоянное напряжение) и область стабилизации тока (ограничение/стабилизация тока) в заданном диапазоне.
Диммирование выполняется по отдельным управляющим проводам DIM+ и DIM-; запрещено соединять DIM- с выходом -V.
Выходные параметры (модель 36 В)
| Номинальное выходное напряжение |
36 В DC |
| Диапазон напряжения в режиме стабилизации тока |
18 ~ 36 В |
| Номинальный выходной ток |
2,65 А |
| Номинальная выходная мощность |
95,4 Вт |
| Пульсации и шум (макс.) |
200 мВп-п |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| КПД (тип.) |
93% |
Входные параметры
| Диапазон входного напряжения |
90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,93 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений |
THD<20% (при нагрузке ≥60% / 115 В AC, 230 В AC; при нагрузке ≥75% / 277 В AC) |
| Входной ток (тип.) |
1,2 А / 115 В AC; 0,55 А / 230 В AC; 0,5 А / 277 В AC |
| Пусковой ток (тип.) |
60 А (холодный пуск, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА / 277 В AC |
| Макс. число источников на автомате 16 А |
4 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
Функции диммирования (исполнение B, 3 в 1)
| Методы управления |
1~10 В DC; ШИМ 10 В (100 Гц ~ 3 кГц); резистивное управление |
| Ток источника диммирования (тип.) |
100 мкА |
| Подключение |
Управление между DIM+ и DIM-; запрещено соединять DIM- с -V |
| Примечание по применению |
Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Защиты
| Короткое замыкание |
Ограничение тока, автовосстановление после устранения неисправности |
| Перегрузка по току |
95 ~ 106%: ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение |
41 ~ 46 В: отключение выходного напряжения; восстановление автоматически или после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции |
Вход-выход / вход-земля / выход-земля: 100 МОм (500 В DC, 25°C, 70% RH) |
Временные параметры
| Время включения и нарастания |
1200 мс, 50 мс / 115 В AC; 500 мс, 50 мс / 230 В AC |
| Время удержания (тип.) |
16 мс / 115 В AC, 230 В AC |
Эксплуатационные условия
| Рабочая температура корпуса |
-40 ~ +80°C (см. зависимость «нагрузка/температура»); макс. температура корпуса Tcase = +80°C |
| Рабочая влажность |
20 ~ 95% RH без конденсации |
| Температура/влажность хранения |
-40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 60°C) |
| Вибростойкость |
10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Максимальная температура корпуса для номинального режима |
Tcase = +80°C |
Механические данные и подключение
| Габаритные размеры (Д×Ш×В) |
220×68×38,8 мм |
| Масса |
1,12 кг |
| Степень защиты оболочки |
IP67 (исполнение B) |
Проводники (цветовая маркировка, исполнение B)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (красный), -V (чёрный).
- Управление диммированием: DIM+ (фиолетовый), DIM- (розовый).
Примечания (Notes) из документа
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" с конденсаторами 0,1 мкФ и 47 мкФ, подключёнными параллельно.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- Область стабилизации тока: см. раздел «методы питания LED модулей».
- При низком входном напряжении может требоваться снижение нагрузки; см. раздел «статические характеристики».
- Время включения измерено при первом холодном запуске; циклы включения/выключения могут увеличивать время включения.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на всей установке.
- Для выполнения требований ErP для светильников данный драйвер должен применяться после выключателя и не должен быть постоянно подключён к сети.
- При срабатывании защиты от перегрева на малой нагрузке/холостом ходе восстановление выполнять повторной подачей питания AC.
- При высоте установки более 2000 м: дерейтинг температуры окружающей среды 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед применением учитывать требования руководства по установке и условия обеспечения влагозащиты (IP).
