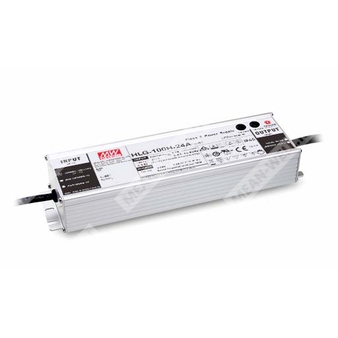

HLG-100H-48 - AC/DC светодиодный драйвер 100 Вт с комбинированным режимом CV+CC и номинальным выходом 48 В.
Расшифровка партномера
HLG — серия герметичных LED драйверов в металлическом корпусе.
100H — номинальная мощность 100 Вт, исполнение семейства H (широкий диапазон входного напряжения).
48 — номинальное выходное напряжение 48 В постоянного тока.
Суффикс типа (если добавляется): Blank/A/B/AB/D определяет функционал и уровень IP (для HLG-100H-48 без суффикса — тип Blank, IP67, выходные параметры фиксированные).
Назначение и принцип работы
HLG-100H-48 предназначен для питания светодиодных модулей от сети переменного тока в режимах постоянного напряжения (CV) и постоянного тока (CC).
Драйвер работает в области CV при нагрузке ниже порога по току, и переходит в область CC при достижении ограничения по току (типовая характеристика CV+CC).
Выходные параметры (HLG-100H-48)
| Номинальное выходное напряжение | 48 В DC |
| Диапазон напряжения в области постоянного тока | 24…48 В |
| Номинальный выходной ток | 2,0 А |
| Диапазон выходного тока (ограничение) | 1,25…2,0 А |
| Номинальная выходная мощность | 96 Вт |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Регулировка выходных параметров | для типа A/AB: регулировка напряжения и тока встроенными потенциометрами; для типа Blank: фиксированные |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,93 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | <20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 93% |
| Ток потребления (тип.) | 1,2 А при 115 В AC; 0,55 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) | 60 А, холодный старт (ширина импульса 415 мкс при 50% Iпик), при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
Временные параметры
| Время запуска/нарастания | 1200 мс / 50 мс при 115 В AC; 500 мс / 50 мс при 230 В AC |
| Время удержания (тип.) | 16 мс при 115 В AC; 16 мс при 230 В AC |
Защиты
| Перегрузка по току | 95…106%; режим ограничения тока, автоматическое восстановление после устранения причины |
| Короткое замыкание | режим ограничения тока, автоматическое восстановление после устранения причины |
| Перенапряжение на выходе | 47…53 В; отключение выходного напряжения с автовосстановлением или восстановлением после перезапуска питания |
| Перегрев | отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC, 25°C, 70% RH (вход–выход, вход–земля, выход–земля) |
Электромагнитная совместимость и соответствие нормам
| ЭМС, помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN55032 Class B; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KSC 9815 (кроме D-типа) |
| ЭМС, устойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020; KSC 9547 (кроме D-типа) |
| Требования безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1; BS EN/EN 61347-2-13; AS/NZS 61347-1 и AS/NZS 61347-2-13 (кроме AB-типа); GB19510.1; GB19510.14; J61347-1; J61347-2-13 (кроме D-типа); KC61347-1; KC61347-2-13 (кроме D-типа); EAC TP TC 004 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 2185,8 тыс. ч (мин.) Telcordia SR-332; 167,1 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Конструктивные и монтажные данные
| Корпус | металлический, класс I |
| Степень защиты оболочки | для HLG-100H-48 (тип Blank): IP67 |
| Габаритные размеры (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,12 кг |
| Подключение (типовое) | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый), +V (красный), -V (чёрный) |
| Количество БП на автомате 16 А | 4 шт. (автомат тип B) / 8 шт. (автомат тип C) при 230 В AC |
Функциональные варианты серии (для идентификации исполнения)
| Blank | IP67, ток и напряжение фиксированные |
| A | IP65, ток и напряжение регулируемые встроенным потенциометром |
| B | IP67, 3-в-1 диммирование (1–10 В DC / 10 В PWM / сопротивление) |
| AB | IP65, регулировка потенциометром + 3-в-1 диммирование |
| D | IP67, таймерное диммирование (по запросу) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск выходного напряжения включает установочную погрешность, регулирование по сети и по нагрузке.
- Область постоянного тока: см. раздел методик питания LED модуля (характеристика CV+CC).
- При пониженном входном напряжении может требоваться снижение мощности; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при первом холодном включении; циклическое включение/выключение может увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; итоговую ЭМС необходимо подтверждать на уровне всей установки.
- Для выполнения требований актуальных ErP для светильников данный драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление выполнять повторным включением входного AC питания.
- Ожидаемый ресурс >62 000 ч достигается при температуре корпуса (в особенности контрольной точки tc/TMP) около 80°C или ниже.
- Снижение допустимой температуры окружающей среды при установке выше 2000 м: 3,5°C на 1000 м для безвентиляторных моделей; 5°C на 1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства по установке и ограничения, связанные с влагозащитой IP.
- Для типов A/AB при встраивании необходимо учитывать требования применения Type HL.
