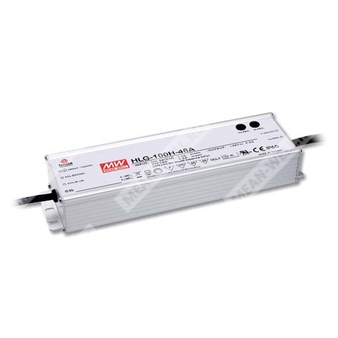

HLG-100H-48A - AC/DC LED драйвер 100 Вт с выходом 48 В (CV+CC) и возможностью подстройки выходных параметров.
Расшифровка партномера
- HLG — серия источников питания (LED драйвер) в металлическом корпусе для эксплуатации в жестких условиях.
- 100H — номинальная мощность 100 Вт; исполнение серии H.
- 48 — номинальное выходное напряжение 48 В.
- A — исполнение с IP65; выходное напряжение (Vo) и ток (Io) регулируемые встроенными потенциометрами (в отличие от «Blank» с фиксированными Vo/Io и IP67).
Назначение и принцип работы
HLG-100H-48A — светодиодный драйвер (AC/DC) с двухрежимным выходом: область постоянного напряжения и область постоянного тока (ограничение тока). Предназначен для питания светодиодных модулей/светильников в системах освещения. В серии предусмотрена работа как в режиме CV (часто через дополнительный DC/DC драйвер), так и в режиме CC (прямое питание светодиодной нагрузки) — согласно разделу о методах питания LED модулей.
Ключевые особенности (по документу)
- Режимы выхода: постоянное напряжение + постоянный ток.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, класс I конструктивно (наличие FG), при этом указан класс 2 как источник питания (Class 2 power unit).
- Степень защиты: IP65 (для исполнения A).
- Естественное охлаждение (без вентилятора).
Выходные параметры (модель HLG-100H-48)
| Номинальное выходное напряжение |
48 В DC |
| Диапазон подстройки выходного напряжения (только A/AB) |
43…53 В |
| Номинальный ток |
2,0 А |
| Диапазон подстройки тока (только A/AB) |
1,25…2,0 А |
| Номинальная мощность |
96 Вт |
| Пульсации и шум (макс.) |
200 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Область постоянного тока (CC region) |
24…48 В |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Частота входной сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥0,98 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,93 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока |
THD < 20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
93% (для 48 В модели) |
| Потребляемый ток (тип.) |
1,2 А при 115 В AC; 0,55 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) |
холодный старт 60 А (twidth=415 мкс, измерено при 50% Iμ peak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Максимум блоков на автомате 16 А |
4 шт. (автомат тип B) / 8 шт. (автомат тип C) при 230 В AC |
Временные параметры
| Время запуска / нарастания |
1200 мс, 50 мс при 115 В AC; 500 мс, 50 мс при 230 В AC |
| Время удержания (тип.) |
16 мс при 115 В AC, 230 В AC |
Защитные функции
| Перегрузка по току |
95…106%: ограничение тока, автоматическое восстановление после устранения причины |
| Короткое замыкание |
ограничение тока, автоматическое восстановление после устранения причины |
| Перенапряжение на выходе |
47…53 В: отключение выходного напряжения с автовосстановлением либо восстановление переподачей питания |
| Перегрев |
отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение изоляции |
вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
вход-выход / вход-FG / выход-FG: 100 МОм при 500 В DC (25°C, 70% RH) |
Условия эксплуатации и надежность
| Температура корпуса (Tcase) |
-40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X/Y/Z |
| MTBF |
минимум 2185,8 тыс. ч (Telcordia SR-332); минимум 167,1 тыс. ч (MIL-HDBK-217F, 25°C) |
Степень защиты и конструктив
| Степень защиты (исполнение A) |
IP65 |
| Корпус |
металлический |
ЭМС и безопасность (сводно из документа)
| Стандарты безопасности (указанные) |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13; GB19510.1, GB19510.14; J61347-1, J61347-2-13; KC61347-1, KC61347-2-13; EAC TP TC 004 (и др. по перечню документа)
|
| ЭМС излучение (соответствие) |
BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000-3-2 Class C (при нагрузке ≥60%), BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KSC 9815 (исключения указаны в документе) |
| ЭМС устойчивость (соответствие) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень «light industry»; грозоимпульс: линия-земля 4 кВ, линия-линия 2 кВ (исключения указаны в документе) |
Механические параметры и комплектация
| Габаритные размеры (Д×Ш×В) |
220×68×38,8 мм |
| Масса |
1,12 кг |
| Упаковка |
12 шт./14,4 кг/0,8 CUFT |
Подстройка и подключение (для исполнения A)
В исполнении A предусмотрена подстройка Vo ADJ и Io ADJ встроенными потенциометрами (указано как «Adjustable for A/AB-Type only»).
Примечания (Notes) из документа
- 1. Если не оговорено иначе, параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- 2. Пульсации и шум измеряются при полосе 20 МГц с использованием 12" витой пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- 3. Допуск включает: допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- 4. См. раздел «Методы питания LED модуля».
- 5. При низком входном напряжении может требоваться дерейтинг; см. раздел «Статические характеристики».
- 6. Время запуска измеряется при первом холодном включении; при включениях/выключениях возможно увеличение времени запуска.
- 7. Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС для полной установки.
- 8. Для выполнения требований актуального ErP для светильников данный LED драйвер может использоваться только за выключателем, без постоянного подключения к сети.
- 9. При срабатывании защиты от перегрева при малой/нулевой нагрузке восстановление — переподачей питания AC.
- 10. Типовая наработка >62 000 ч достигается при температуре корпуса (точка tc/TMP) около 80°C или ниже.
- 12. Дерейтинг по высоте для эксплуатации выше 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- 13. По примечаниям по применению и условиям обеспечения влагозащиты см. руководство пользователя.
- 14. Для A/AB типа требуется учитывать применение в составе изделия для соответствия требованиям Type HL.
- 15. Для изделий из регионов Америки маркировка может содержать только UL, CE и UKCA (уточнение у производителя).
