Особенности

Режим выхода: постоянное напряжение + постоянный ток
Металлический корпус, конструкция класса I
Встроенная функция активной коррекции коэффициента мощности
Источник питания класса 2
Степень защиты IP67 / IP65 для установки внутри и снаружи помещений
Функциональные опции: регулировка выхода с помощью потенциометра; 3-в-1 диммирование; таймер диммирования
Типовой срок службы > 62000 часов

Применение

Светодиодное уличное освещение
Светодиодное освещение производственных помещений
Освещение парковочных пространств
Светодиодные рыболовные лампы
Светодиодное освещение теплиц
Для применения в опасных (классифицированных) зонах Класс I, Раздел 2 (тип "HL")

Описание

Серия HLG-100H — это 100Вт AC/DC светодиодный драйвер, обеспечивающий двойной режим работы: постоянное напряжение и постоянный ток. HLG-100H работает в диапазоне входного напряжения 90–305 В переменного тока и предлагает модели с разными номинальными выходными напряжениями от 20В до 54В. Благодаря высокому КПД до 93% и безвентиляторной конструкции, вся серия способна работать при температуре корпуса от -40℃ до +80℃ в условиях свободной конвекции воздуха. Металлический корпус и степень защиты IP67/IP65 позволяют использовать устройство как внутри помещений, так и снаружи. Серия HLG-100H оснащена различными функциональными опциями, включая методы диммирования, для обеспечения максимальной гибкости при разработке систем светодиодного освещения.

Cпецификация

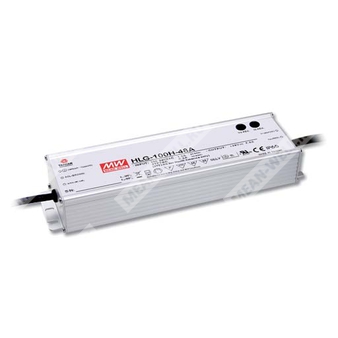

Модель: HLG-100H-48B

Выходные параметры

Напряжение постоянного тока: 48В
Номинальный ток:
Номинальная мощность: 96Вт
Диапазон подстройки напряжения: 43 ~ 53В
Диапазон подстройки тока: 1,25 ~ 2А (регулируется только для A/AB-типа, через встроенный потенциометр)
Регулировка по входному напряжению: ±0,5%
Регулировка по нагрузке: ±1,0%
Пульсации и шум (макс.): 200мВpp
Точность выходного напряжения: ±1,0%
Время готовности / Время нарастания: 1200мс, 50мс / 115В AC; 500мс, 50мс / 230В AC
Время удержания напряжения (типовое): 16мс / 115В AC, 230В AC
Диапазон работы в режиме постоянного тока: 24 ~ 48В

Входные параметры

Диапазон входного напряжения: 90 ~ 305В AC, 127 ~ 431В DC
Частота: 47 ~ 63Гц
Потребляемый ток AC (тип.): 1,2А / 115В AC; 0,55А / 230В AC; 0,5А / 277В AC
Пусковой ток (тип.): Холодный старт 60A (ширина импульса 415мкс, измерено при 50% Iμпик) при 230В AC; в соответствии с NEMA 410
Утечка тока: <0,75мА / 277В AC

Параметры КПД, коэффициента мощности, гармоник

Коэффициент мощности (типичный): PF≥0,98 / 115В AC; PF≥0,95 / 230В AC; PF≥0,93 / 277В AC при полной нагрузке
КПД (типовой): 93%
Общее гармоническое искажение (THD): THD < 20% (при нагрузке ≥ 60% / 115/230В AC; при нагрузке ≥ 75% / 277В AC)

Защита

Защита по току: Ограничение по постоянному току, автоматическое восстановление после устранения неисправности
Защита по перенапряжению: 54 ~ 63В, автоматическое восстановление после устранения неисправности
Защита по температуре: Отключение выхода, автоматическое восстановление после снижения температуры
Короткое замыкание: Ограничение по постоянному току, автоматическое восстановление после устранения неисправности

Электрическая прочность, изоляция

Испытательное напряжение: Вход-выход: 3,75 кВ AC; Вход-Заземление: 2 кВ AC; Выход-Заземление: 1,5 кВ AC
Сопротивление изоляции: Вход-выход, Вход-Заземление, Выход-Заземление: 100МОм / 500В DC / 25℃ / 70% RH

Окружающая среда

Рабочая температура: -40 ~ +80℃ (tcase), 10 ~ 95% RH
Рабочая влажность: 20 ~ 95% RH, без конденсации
Температурный коэффициент: ±0,03%/℃ (0 ~ 60℃)
Вибрация: 10 ~ 500Гц, 5G, 12мин./1цикл, по 72мин. по каждой из осей X, Y, Z
Максимальная температура корпуса: tcase= +80℃
MTBF: 2185,8 тыс. ч мин. (Telcordia SR-332 (Bellcore)); 167,1 тыс. ч мин. (MIL-HDBK-217F, 25℃)
Температурное снижение мощности: См. разделы STATIC CHARACTERISTIC и OUTPUT LOAD vs TEMPERATURE

Стандарты безопасности и EMC

Стандарты безопасности: UL8750 (тип "HL"), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13, J61347-1, J61347-2-13 (кроме D-типа), KC61347-1, KC61347-2-13 (кроме D-типа), EAC TP TC 004, GB19510.1, GB19510.14, IP65 или IP67
EMC-эмиссия: Соответствует BS EN/EN55015, BS EN/EN55032 Класс B, BS EN/EN61000-3-2 Класс C (нагрузка ≥ 60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме D-типа)
EMC-иммунитет: Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024, уровень легкой промышленности (иммунитет к импульсам: линия-земля 4кВ, линия-линия 2кВ), EAC TP TC 020, KSC 9547 (кроме D-типа)

Прочие параметры

Габариты: 220×68×38,8 мм (Д×Ш×В)
Масса: 1,12 кг; 12 шт. / 14,4 кг / 0,8 куб. футов
Максимальное количество блоков на 16A автомат (тип B): 4 шт. / (тип C): 8 шт. при 230В AC

Примечания

1. Все параметры, не обозначенные особо, измеряются при входном напряжении 230В AC, номинальном токе и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются в полосе 20МГц с помощью 12-дюймовой витой пары проводов с параллельно подключенными конденсаторами 0,1мкФ и 47мкФ.
3. Точность: включает погрешность установки, регулирование по входному напряжению и по нагрузке.
4. См. раздел «Методы подключения светодиодных модулей».
5. Для низких входных напряжений может потребоваться понижение выходной мощности. См. раздел «Статическая характеристика».
6. Длительность времени готовности измеряется при первом холодном пуске. При последующих включениях/выключениях время может увеличиться.
7. Драйвер позиционируется как компонент, работающий в составе конечного оборудования. Так как параметры ЭМС зависят от полной установки, производителю оборудования необходимо повторно подтвердить соответствие ЭМС для полностью собранного изделия (см. https://www.meanwell.com//Upload/PDF/EMI_statement_en.pdf).
8. Для соответствия требованиям последних норм ErP для светильников, данный драйвер может использоваться только с выключателем без постоянного подключения к сети.
9. Данная серия соответствует типовой продолжительности работы более 62000 часов при температуре корпуса tc (или TMP по DLC) не выше 80℃.
10. См. гарантийные обязательства на сайте производителя.
11. Для работы на высоте свыше 2000м (6500 футов) требуется снижение температуры окружающей среды на 3,5℃/1000м для моделей без вентилятора и на 5℃/1000м для моделей с вентилятором.
12. Инструкции по применению и рекомендации по обеспечению водонепроницаемости см. в руководстве пользователя (https://www.meanwell.com/Upload/PDF/LED_EN.pdf).
13. Для A/AB-типа необходимо учитывать исполнение для применения типа HL.

Основные параметры

Выход:
Напряжение постоянного тока 48V
Номинальный ток

2A
Номинальная мощность 96W
Уровень шума на выходе 200mVp-p
Допустимое отклонение напряжения ±1.0%
Нестабильность выходного напряжения по сети ±0.5%
Нестабильность по нагрузке ±0.5%
Время установки, время нарастания 1200ms,50ms/115VAC 500ms,50ms/230VAC
Время удержания 16ms / 115VAC, 230VAC
Область стабилизированного тока 24 ~ 48V
Вход:
Диапазон входных напряжений 90 ~ 305VAC 127 ~ 431VDC
Диапазон частот 47 ~ 63Hz
КПД 93%
Переменный ток 1.2A / 115VAC 0.55A / 230VAC 0.5A / 277VAC
Выдерживаемое напряжение l/P-0/P:3.75KVAC l/P-FG:2KVAC 0/P-FG:1.5KVAC
Пусковой ток COLD START 60A(twidth=415μs measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощности PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load
Защита:
Защита от перенапряжения 54~63V / Protection type: Shut down o/p voltage with auto-recovery or re-power on to recovery
Условия окр. среды:
Диапазон рабочих температур -40 ~ +70°C
Рабочая влажность 20 ~ 95% RH non-condensing
Температурный коэффициент ±0.03%/°C (0 - 50°C)
Вибрация 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения -40 - +80°C, 10 - 95% RH
Безопасность и ЭМП:
Стандарты безопасности UL8750, CSAC22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent IP65 or IP67, J61347-1, J61347-2-13 approved ; design refer to UL60950-1, TUV EN60950-1
Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG: 100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (^60% load); EN61000-3-3
Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ) 192.2K hrs min. MIL-HDBK-217F (25 ) °C
Габаритные размеры 220*68*38.8mm (L*W*H)
Упаковка 1.12Kg; 12pcs/14.4Kg/0.74CUFT
Производственный статус Производится
