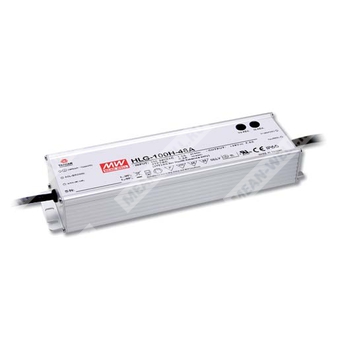

HLG-100H-54 - AC/DC LED драйвер 100 Вт с режимами постоянного напряжения и постоянного тока для питания светодиодных модулей.
Расшифровка партномера
HLG-100H-54:
HLG — серия герметичных LED драйверов MEAN WELL с режимом «постоянное напряжение + ограничение по постоянному току».
100H — номинальная мощность класса 100 Вт, универсальный диапазон входа 90…305 В AC (по серии).
54 — номинальное выходное напряжение 54 В DC (для модели HLG-100H-54).
Суффикс исполнения (IP/функции) в данном партномере не указан; конкретные варианты (Blank/A/B/AB/D) приведены в документе отдельно.
Назначение и принцип работы
HLG-100H-54 — источник питания для светодиодных нагрузок, работающий в двух режимах:
1) область постоянного напряжения (стабилизация напряжения);
2) область постоянного тока (ограничение тока/стабилизация тока в заданном диапазоне напряжений).
Допускается работа как в режиме непосредственного питания LED (режим постоянного тока), так и в режиме постоянного напряжения (обычно с дополнительным DC/DC драйвером), согласно разделу «Методы питания LED модуля».
Выходные параметры (модель HLG-100H-54)
| Номинальное выходное напряжение | 54 В DC |
| Область постоянного тока | 27…54 В (примечание 4) |
| Номинальный выходной ток | 1,77 А |
| Номинальная выходная мощность | 95,58 Вт |
| Пульсации и шум | 200 мВ пик-пик (примечание 2) |
| Диапазон регулировки выходного напряжения | 49…58 В (только для A/AB-типа через встроенный потенциометр) |
| Диапазон регулировки выходного тока | 1,1…1,77 А (только для A/AB-типа через встроенный потенциометр) |
| Допуск по выходному напряжению | ±1,0% (примечание 3) |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время установления/нарастания | 500 мс / 50 мс при 115 В AC; 500 мс / 50 мс при 230 В AC (примечание 6) |
| Время удержания (тип.) | 16 мс при 115 В AC; 16 мс при 230 В AC |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC (примечание 5) |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,93 при 277 В AC (полная нагрузка) |
| Полные гармонические искажения тока | <20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 93% |
| Потребляемый ток (тип.) | 1,2 А при 115 В AC; 0,55 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) | 60 А, холодный старт (twidth=415 мкс при 50% Iпик) при 230 В AC; по NEMA 410 |
| Макс. число БП на автомате 16 А | 4 шт. (автомат типа B) / 8 шт. (автомат типа C) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Защиты
| Перегрузка/переток | 95…106% от номинала; ограничение постоянным током, автовосстановление после устранения неисправности |
| Короткое замыкание | ограничение постоянным током, автовосстановление после устранения неисправности |
| Перенапряжение (порог отключения) | 59…65 В; отключение выходного напряжения с автовосстановлением или восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, автовосстановление после снижения температуры (примечание 9) |
Электрическая прочность и изоляция
| Испытательное напряжение | вход-выход: 3,75 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход / вход-PE / выход-PE: 100 МОм при 500 В DC, 25°C, 70% RH |
Условия эксплуатации и надежность
| Диапазон температуры корпуса | -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 2185,8 тыс. ч (мин., Telcordia SR-332); 167,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Габаритные размеры | 220×68×38,8 мм (Д×Ш×В) |
| Масса и упаковка | 1,12 кг; 12 шт./14,4 кг/0,8 CUFT |
| Провода (типовые обозначения) | вход: AC/L (коричневый), AC/N (синий), FG/PE (зелено-желтый); выход: +V (красный), -V (черный) |
Степень защиты оболочки IP (по вариантам исполнения серии)
| Blank | IP67, ток и напряжение фиксированные |
| A | IP65, регулировка тока и напряжения встроенным потенциометром |
| B | IP67, функция диммирования 3-в-1 (1–10 В DC / 10 В PWM / сопротивление) |
| AB | IP65, 3-в-1 диммирование + регулировка тока/напряжения потенциометром |
| D | IP67, таймерное диммирование (по запросу) |
Примечание по применимости IP к партномеру: для HLG-100H-54 без суффикса исполнения уровень IP однозначно не фиксируется; IP определяется добавляемой буквой (Blank/A/B/AB/D).
Стандарты безопасности и ЭМС (для серии; ограничения по типам указаны в документе)
| Безопасность | UL8750 (тип “HL”), CSA C22.2 No. 250.0-08; EN 61347-1, EN 61347-2-13; и прочие региональные одобрения, перечисленные в документе (с исключениями для отдельных типов) |
| ЭМС, излучение | соответствие EN55015, EN55032 Class B, EN61000-3-2 Class C (при нагрузке ≥60%), EN61000-3-3 и др., перечисленные в документе (с исключениями для D-типа) |
| ЭМС, устойчивость | соответствие EN61000-4-2/3/4/5/6/8/11, EN61547, EN55024; импульсная помехоустойчивость: линия-земля 4 кВ, линия-линия 2 кВ (с исключениями для D-типа) |
Примечания (Notes) из документа
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ параллельно на конце.
- Допуск включает: допуск установки, регулирование по сети и регулирование по нагрузке.
- См. раздел «Методы питания LED модуля» для определения рабочих областей.
- При низком входном напряжении может требоваться снижение нагрузки; см. раздел «Статические характеристики».
- Время установления измерено при первом холодном старте; переключение ВКЛ/ВЫКЛ может увеличивать время установления.
- Источник рассматривается как компонент конечного оборудования; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать ЭМС на полной системе.
- Для выполнения требований актуального ErP для светильников драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- При срабатывании защиты по перегреву на малой/нулевой нагрузке восстановление выполнять повторным включением питания AC.
- Температурная дерейт-правка по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
- По примечаниям к применению и условиям обеспечения влагозащиты см. руководство пользователя серии.
- Для A/AB-типа учитывать особенности встраивания для соответствия применению Type HL.
- Поставка для регионов Америки может иметь только маркировки UL, CE и UKCA.
