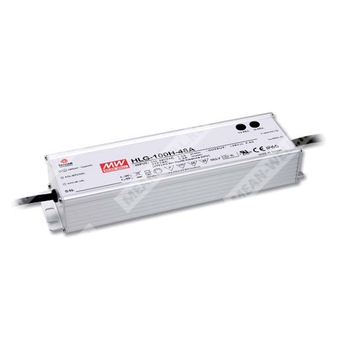

HLG-100H-54B - герметичный AC/DC драйвер светодиодов 100 Вт с комбинированным режимом стабилизации напряжения и тока.
Расшифровка партномера
- HLG — серия LED драйверов MEAN WELL с активной коррекцией коэффициента мощности и металлическим корпусом.
- 100H — номинальная мощность 100 Вт, исполнение серии H.
- 54 — номинальное выходное напряжение 54 В (модель HLG-100H-54).
- B — исполнение с функцией «3 в 1» диммирования (1…10 В, 10 В PWM, резистор) и степенью защиты IP67.
Назначение и режим работы
HLG-100H-54B — источник питания/драйвер светодиодов с выходом постоянного напряжения и ограничением по постоянному току (двухрежимный CV+CC). Может работать как в режиме стабилизации напряжения (обычно при наличии дополнительного DC/DC драйвера/нагрузки), так и в режиме прямого питания LED в области постоянного тока.
Применение: уличное LED освещение, high-bay, парковочное освещение, рыболовные лампы, тепличное освещение.
Выходные параметры (модель HLG-100H-54)
| Номинальное выходное напряжение | 54 В |
| Область постоянного тока | 27…54 В |
| Номинальный ток | 1,77 А |
| Номинальная мощность | 95,58 Вт |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 49…58 В |
| Диапазон подстройки выходного тока | 1,1…1,77 А |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| КПД (тип.) | 93% |
| Время установления / нарастания (прим.) | 500 мс / 50 мс при 230 В AC; 1200 мс / 50 мс при 115 В AC |
| Время удержания (тип.) | 16 мс при 115/230 В AC |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥0,98 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,93 при 277 В AC (полная нагрузка) |
| Коэффициент гармоник (тип.) | THD < 20% (нагрузка ≥60% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Потребляемый ток (тип.) | 1,2 А при 115 В AC; 0,55 А при 230 В AC; 0,5 А при 277 В AC |
| Пусковой ток (тип.) | 60 А (холодный старт, twidth=415 мкс при 230 В AC; NEMA 410) |
| Ток утечки | < 0,75 мА при 277 В AC |
| Макс. количество БП на автомате 16 А | 4 шт. (тип B) / 8 шт. (тип C) при 230 В AC |
Функции диммирования (исполнение B, «3 в 1»)
| Методы управления | 1…10 В DC; 10 В PWM (100 Гц…3 кГц); резистор |
| Ток источника диммирования (тип.) | 100 мкА |
| Важное ограничение подключения | Не соединять DIM- с -V |
| Резистивное диммирование | 10 кОм/N…100 кОм/N (N — количество драйверов при синхронном диммировании) |
Примечание из документа: прямое подключение к светодиодам рекомендуется; использование с дополнительными драйверами не подходит для режима диммирования.
Защиты
| Перегрузка по току | 95…106%; ограничение постоянным током, автовосстановление после устранения неисправности |
| Короткое замыкание | Ограничение постоянным током, автовосстановление после устранения неисправности |
| Перенапряжение (отключение выхода) | 59…65 В; восстановление автоматически или после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус/земля: 2 кВ AC; выход–корпус/земля: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход–выход, вход–корпус/земля, выход–корпус/земля) при 500 В DC, 25°C, 70% RH |
Нормы безопасности и ЭМС (перечень из документа)
| Нормы безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13; GB19510.1, GB19510.14; J61347-1, J61347-2-13; KC61347-1, KC61347-2-13; EAC TP TC 004; степень защиты IP65 или IP67 |
| ЭМС излучение |
BS EN/EN55015; BS EN/EN55032 Class B; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KSC 9815 (кроме D-типа) |
| ЭМС устойчивость |
BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020; KSC 9547 (кроме D-типа) |
Условия эксплуатации и надежность
| Температура корпуса (Tcase) при работе | -40…+80°C (см. зависимость «нагрузка–температура») |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) | 2185,8 тыс. ч (мин., Telcordia SR-332); 167,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические и конструктивные данные
| Габариты (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,12 кг |
| Степень защиты | IP67 (исполнение B) |
| Материал/исполнение корпуса | Металлический корпус, Class I конструкция; Class 2 power unit |
Подключение (цвета проводов согласно схеме документа)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (красный), -V (чёрный).
- Диммирование (B-тип): DIM+ (фиолетовый), DIM- (розовый); не соединять DIM- с -V.
Примечания (Notes) из документа
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измерены при полосе 20 МГц, проводом витая пара 12" с оконечиванием 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- Область работы в режиме постоянного тока — см. раздел «Методы питания LED модуля».
- При низком входном напряжении может потребоваться снижение мощности; см. статические характеристики.
- Время установления измерено при первом холодном запуске; переключение ВКЛ/ВЫКЛ может увеличить время установления.
- Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС на установленной системе.
- Для выполнения требований актуальной ErP-регламентации для светильников драйвер допускается применять только «за выключателем», без постоянного подключения к сети.
- При срабатывании защиты от перегрева на малой нагрузке/холостом ходу восстановление — повторной подачей питания AC.
- Для высот более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для безвентиляторных моделей (данная серия — безвентиляторная).
- По установке и обеспечению влагозащиты IP см. руководство пользователя LED-драйверов производителя.
