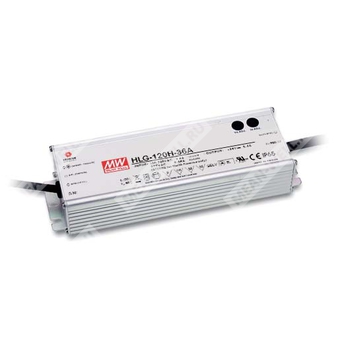

HLG-120-36 - сетевой AC/DC LED-драйвер постоянного напряжения с ограничением тока (CV+CC) мощностью 120 Вт для питания светодиодных нагрузок.
Расшифровка партномера
- HLG — серия герметичных источников питания/LED-драйверов.
- 120 — номинальная мощность 120 Вт (серия 120W Single Output Switching Power Supply).
- 36 — номинальное выходное напряжение 36 В DC.
- Суффиксы исполнения (в документе): Blank (без суффикса), A, B, D — варианты по степени защиты и регулировкам/диммированию (для HLG-120-36 как модели серии).
Назначение и принцип работы
- Импульсный одно-выходной AC/DC источник питания для светодиодных систем.
- Характеристика выхода CV+CC: работа в области стабилизации напряжения и в области стабилизации тока (ограничение тока) в зависимости от нагрузки.
- Встроенная коррекция коэффициента мощности (PFC).
- Охлаждение: свободная конвекция.
Выходные параметры (HLG-120-36)
| Номинальное напряжение | 36 В DC |
| Номинальный ток | 3,4 А |
| Номинальная мощность | 122,4 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Диапазон регулировки выходного напряжения | 30 ~ 40 В |
| Диапазон регулировки тока | 1,7 ~ 3,4 А |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Область стабилизации тока (CC region) | 18 ~ 36 В |
| КПД (тип.) | 94% |
Входные параметры
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF>0,98 при 115 В AC; PF>0,95 при 230 В AC |
| Потребляемый ток (тип.) | 1,4 А при 115 В AC; 0,6 А при 230 В AC |
| Пусковой ток (тип.) | 60 А (холодный старт), t=375 мкс, измерено при 50% Iвых, 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Изоляция и электрическая прочность
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG) | 2 кВ AC |
| Испытательное напряжение (выход-FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
Защиты
| Перегрузка по току | Тип: ограничение постоянного тока, автовосстановление после устранения неисправности |
| Короткое замыкание | Ограничение постоянного тока, автовосстановление после устранения неисправности |
| Перенапряжение | 41 ~ 46 В; тип: отключение выходного напряжения с автовосстановлением или восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автовосстановление после снижения температуры |
Временные характеристики
| Время установления/нарастания |
1200 мс / 50 мс при 115 В AC; 500 мс / 50 мс при 230 В AC (полная нагрузка).
Для исполнения B: 1200 мс / 200 мс при 115 В AC; 500 мс / 200 мс при 230 В AC (при 95% нагрузки). |
| Время удержания (тип.) | 16 мс при полной нагрузке, 230 В AC / 115 В AC |
Регулировка и диммирование (варианты исполнения серии)
- A-исполнение: выходное напряжение и уровень постоянного тока регулируются внутренними подстроечными резисторами (доступ через резиновую заглушку). Указано: «может регулироваться внутренним потенциометром, только A type».
- B-исполнение: встроенная функция «3-в-1» — регулировка тока через кабель DIM+ / DIM- сигналом 1–10 В DC, 10 В PWM или резистором; IP67. Частота PWM: 100 Гц ~ 3 кГц. Указано: не подключать DIM- к -V.
- D-исполнение (опция): функция таймерного диммирования (safety pending), требуется уточнение у производителя.
Климатические и эксплуатационные параметры
| Рабочая температура | -40 ~ +70°C (с учетом кривой дерейтинга) |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| MTBF | 192,2 тыс. часов (min.), MIL-HDBK-217F, 25°C |
Степень защиты и конструктив
| Степень защиты IP | IP65 или IP67 (в зависимости от исполнения) |
| Габариты (Д×Ш×В) | 220 × 68 × 38,8 мм |
| Масса | 1,12 кг |
| Подключение | Кабельные выводы (ввод/вывод), FG (PE) предусмотрен |
Соответствие стандартам безопасности и ЭМС
| Безопасность |
UL8750; CSA C22.2 No.250.0-08; EN61347-1; EN61347-2-13; J61347-1; J61347-2-13; (тип “HL”).
Также: design refer to UL60950-1, TUV EN60950-1. |
| ЭМС (излучение) |
EN55015; EN55022 (CISPR22) Class B; EN61000-3-2 Class C (при 50% нагрузке); EN61000-3-3 |
| ЭМС (устойчивость) |
EN61000-4-2,3,4,5,6,8,11; EN61547; EN55024; уровень light industry (surge 4 кВ), критерий A |
Примечания
- Если не оговорено иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары и параллельных конденсаторов 0,1 мкФ и 47 мкФ на конце линии.
- Допуск выходного напряжения включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Область стабилизации тока приведена как справочная характеристика (см. статические характеристики).
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Регулировка внутренним потенциометром — только для A-исполнения.
- Безопасность и ЭМС — по указанным стандартам.
- Время установления измеряется при холодном запуске; частое включение/выключение может приводить к увеличению времени установления.
- Для выполнения требований по последним ErP-регламентам для светильников данный источник питания может применяться только за выключателем, без постоянного подключения к сети.
