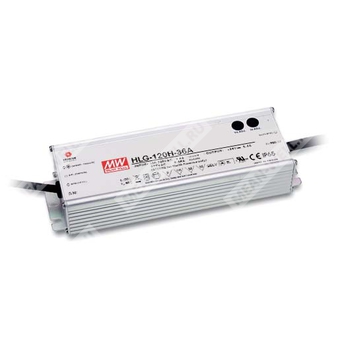

HLG-120-54A - светодиодный импульсный источник питания (LED-драйвер) AC/DC 120 Вт с характеристикой CV+CC и встроенной коррекцией коэффициента мощности.
Расшифровка партномера
- HLG — серия герметичных источников питания для LED-применений (внутренние/наружные установки).
- 120 — номинальная выходная мощность 120 Вт.
- 54 — номинальное выходное напряжение 54 В DC.
- A — исполнение с регулировкой выходного напряжения и уровня стабилизации тока внутренними подстроечными резисторами (Vo ADJ., Io ADJ.); класс защиты корпуса IP65.
Назначение и принцип работы
HLG-120-54A предназначен для питания светодиодных нагрузок. Источник имеет комбинированную вольт-амперную характеристику постоянное напряжение + постоянный ток (CV+CC), допускающую работу как в режиме стабилизации напряжения, так и в режиме стабилизации тока (в пределах области постоянного тока). Охлаждение — свободная конвекция.
Выходные параметры
| Номинальное выходное напряжение | 54 В DC |
| Номинальный ток | 2,3 А |
| Номинальная мощность | 124,2 Вт |
| Пульсации и шум | 200 мВп-п (макс.) |
| Диапазон регулировки выходного напряжения | 49…58 В |
| Диапазон регулировки тока | 1,1…2,3 А |
| Область постоянного тока | 27…54 В |
| Допуск выходного напряжения | ±0,5% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| КПД (тип.) | 94% |
Входные параметры
| Диапазон входного напряжения переменного тока | 90…264 В AC |
| Диапазон входного напряжения постоянного тока | 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF>0,98 при 115 В AC; PF>0,95 при 230 В AC |
| Потребляемый ток (тип.) | 1,4 А при 115 В AC; 0,6 А при 230 В AC |
| Пусковой ток (тип.) | 60 А (холодный пуск; t=375 мкс, измерено при 50% Iн) при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Временные характеристики
| Время установления / время нарастания |
1200 мс / 50 мс при 115 В AC; 500 мс / 50 мс при 230 В AC (при полной нагрузке) |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC / 115 В AC) |
Защиты
| Перегрузка по току | Ограничение тока (постояннотоковое), автовосстановление после устранения неисправности |
| Короткое замыкание | Ограничение тока (постояннотоковое), автовосстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения с автовосстановлением или восстановление после повторного включения питания; порог 59…65 В |
| Перегрев | Отключение выходного напряжения, автовосстановление после снижения температуры |
Изоляция и электрическая прочность
| Испытательное напряжение вход–выход | 3,75 кВ AC |
| Испытательное напряжение вход–корпус (FG) | 2 кВ AC |
| Испытательное напряжение выход–корпус (FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC (I/P–O/P, I/P–FG, O/P–FG), 25°C, 70% RH |
Электромагнитная совместимость и безопасность
| Нормы безопасности |
UL8750; CSA C22.2 No.250.0-08; EN61347-1; EN61347-2-13 (independent, IP65 или IP67); J61347-1; J61347-2-13; (тип “HL”)
Проектирование: UL60950-1, TUV EN60950-1 |
| ЭМС, излучаемые помехи |
EN55015; EN55022 (CISPR22) Class B; EN61000-3-2 Class C (при 50% нагрузки); EN61000-3-3 |
| ЭМС, устойчивость |
EN61000-4-2,3,4,5,6,8,11; EN61547; EN55024; уровень light industry (импульсный перенапряжение 4 кВ), критерий A |
Условия эксплуатации
| Рабочая температура | -40…+70 °C (с учетом кривой снижения мощности) |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C; 10…95% RH |
| Температурный коэффициент | 0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 192,2 тыс. ч (мин.), MIL-HDBK-217F, 25 °C |
Конструктивные данные и подключение
| Габариты (Д×Ш×В) | 220×68×38,8 мм |
| Степень защиты | IP65 (для исполнения A) |
| Охлаждение | Свободная конвекция воздуха |
| Подключение | Кабельные выводы |
| Масса | 1,12 кг |
Регулировка (исполнение A)
Выходное напряжение и уровень стабилизации тока регулируются внутренними подстроечными резисторами (доступ через снятие резиновой заглушки на корпусе).
Примечания
- Все параметры, если не указано иное, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 30 см и параллельных конденсаторов 0,1 мкФ и 47 мкФ на выводах.
- Допуск выходного напряжения включает погрешность установки, регулирование по сети и регулирование по нагрузке.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Требования по безопасности и ЭМС применимы к изделию как компоненту, работающему в составе конечного оборудования; конечный производитель должен повторно подтвердить соответствие ЭМС установки.
- Длительность времени установления измерена при холодном старте; включение/выключение источника может приводить к увеличению времени установления.
- Для выполнения требований последних ERP-регламентов для светильников данный источник питания для LED может применяться только за выключателем без постоянного подключения к сети.
