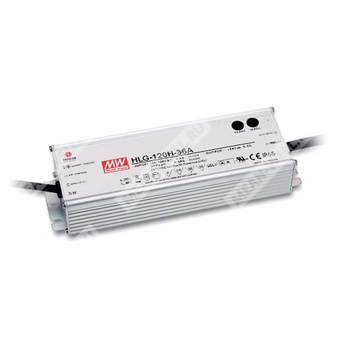

HLG-120H-12 - AC/DC драйвер (источник питания) для светодиодных нагрузок 120 Вт с режимами стабилизации напряжения и тока.
Расшифровка партномера
- HLG — серия LED-драйверов.
- 120H — номинальная выходная мощность 120 Вт (исполнение серии HLG-120H).
- 12 — номинальное выходное напряжение 12 В.
- Суффикс исполнения (если добавлен):
- без суффикса — IP67, ток и напряжение выхода фиксированные.
- A — IP65, ток и напряжение регулируемые встроенным потенциометром.
- B — IP67, функция диммирования 3-в-1 (1–10 В, PWM 10 В, сопротивление).
- AB — IP65, регулировка потенциометром + диммирование 3-в-1.
- D — IP67, функция таймерного диммирования (по запросу).
Назначение и принцип работы
HLG-120H-12 — герметичный AC/DC LED-драйвер класса I в металлическом корпусе с активной коррекцией коэффициента мощности.
Выход реализует комбинированный режим постоянного напряжения + ограничения/стабилизации тока (CV+CC).
Допускается работа как в режиме стабилизации напряжения (для систем с дополнительными DC/DC драйверами), так и в режиме стабилизации тока (прямая запитка светодиодов в области постоянного тока).
Ключевые параметры модели HLG-120H-12 (выход)
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
10 А |
| Номинальная выходная мощность |
120 Вт |
| Пульсации и шум (макс.) |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
10,8…13,5 В |
| Область постоянного тока |
6…12 В |
| Допуск по выходному напряжению |
±2,5% |
| Регулирование по сети |
±0,5% |
| Регулирование по нагрузке |
±2,0% |
| Диапазон регулировки выходного тока |
5…10 А (только для исполнений A/AB, встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC / 127…431 В DC |
| Диапазон частоты входной сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,93 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений |
< 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Потребляемый ток (тип.) |
1,4 А при 115 В AC; 0,6 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток (тип.) |
«Холодный старт» 60 А (twidth = 375 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
Эффективность
| КПД (тип.) |
92% (для модели 12 В) |
Защиты и устойчивость к аварийным режимам
| Перегрузка по току |
95…108%: ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
14…17 В: отключение выходного напряжения с автовосстановлением или восстановлением после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход–выход) |
3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) |
2 кВ AC |
| Испытательное напряжение (выход–корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–корпус/земля, выход–корпус/земля) |
Временные характеристики
| Время запуска и нарастания (прим.) |
1200 мс, 50 мс / 115 В AC; 500 мс, 50 мс / 230 В AC |
| Время удержания (тип.) |
12 мс / 115 В AC, 230 В AC |
Условия эксплуатации и надёжность
| Рабочая температура корпуса |
Tcase = −40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) |
2185,8 тыс. часов (мин.), Telcordia SR-332 (Bellcore); 167,1 тыс. часов (мин.), MIL-HDBK-217F (25°C) |
Конструктивные данные, степень защиты, подключение
| Степень защиты |
IP67 (для исполнения без суффикса); IP65 (для исполнения A/AB) |
| Конструктив |
Металлический корпус, класс I |
| Габаритные размеры (Д×Ш×В) |
220×68×38,8 мм |
| Масса |
1,12 кг |
| Проводники (типовое обозначение цветов) |
FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий), −V (чёрный), +V (красный) |
ЭМС и нормативные соответствия (перечень из спецификации серии)
| Излучаемые помехи |
Соответствие BS EN/EN55015; BS EN/EN55032 Class B; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KSC 9815 (кроме D-типа) |
| Иммунитет |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020; KSC 9547 (кроме D-типа) |
| Стандарты безопасности (перечень) |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, GB19510.1, GB19510.14, J61347-1, J61347-2-13 (кроме D-типа), BIS IS15885 (для 12B/24B/36A/54A), EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме D-типа) и др. согласно перечню спецификации |
Примечания
- Если параметр явно не указан, измерения выполняются при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск: включает установочную погрешность, регулирование по сети и регулирование по нагрузке.
- См. раздел методов питания светодиодного модуля (область постоянного тока/постоянного напряжения).
- При низком входном напряжении может требоваться снижение допустимой нагрузки; см. статические характеристики.
- Время запуска измеряется при первом «холодном» включении; повторные включения/выключения могут приводить к увеличению времени запуска.
- Источник рассматривается как компонент конечного оборудования; характеристики ЭМС зависят от инсталляции, поэтому производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Для выполнения требований актуальных ErP-регламентов для светильников данный LED-драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление выполняется повторной подачей питания AC.
- Типичная заявленная долговечность > 62000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- Для высот более 2000 м: дерейтинг по температуре окружающей среды 3,5°C/1000 м (для безвентиляторных моделей) и 5°C/1000 м (для моделей с вентилятором).
- Для указаний по применению и монтажу, влияющему на степень защиты IP, требуется руководствоваться руководством пользователя производителя.
- Для исполнений A/AB требуется учитывать условия встраивания для соответствия применению Type HL.
