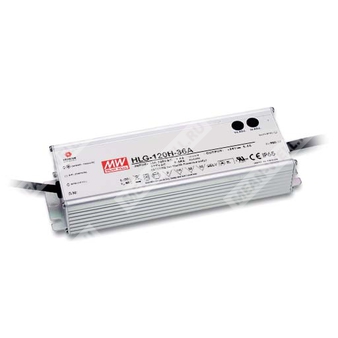

HLG-120H-15A - AC/DC светодиодный драйвер 120 Вт с активной коррекцией коэффициента мощности и комбинированной стабилизацией (CV+CC) для питания LED нагрузок.
Расшифровка партномера
| HLG | Серия источников питания для светодиодного освещения (LED driver) |
| 120H | Номинальная выходная мощность 120 Вт; исполнение серии H |
| 15 | Номинальное выходное напряжение 15 В DC |
| A | Исполнение с подстройкой выходного напряжения и выходного тока встроенными потенциометрами; класс защиты корпуса IP65 |
Назначение и принцип работы
HLG-120H-15A — герметизированный LED-драйвер с металлическим корпусом (класс I), рассчитанный на питание светодиодных систем.
Выход реализует режим постоянного напряжения + ограничение/стабилизация тока (двухрежимная характеристика CV+CC).
Работает от сети переменного тока в широком диапазоне и содержит активную PFC.
Ключевые особенности
- Режим выхода: постоянное напряжение + постоянный ток (ограничение по току).
- Металлический корпус, конструкция класса I (с защитным заземлением FG).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (для исполнения A).
- Естественное охлаждение (без вентилятора), рабочая температура корпуса до +80 °C.
Выходные параметры (HLG-120H-15A)
| Номинальное выходное напряжение | 15 В DC |
| Номинальный выходной ток | 8 А |
| Номинальная выходная мощность | 120 Вт |
| Диапазон подстройки выходного напряжения | 13,5…17 В (для A/AB-типа, встроенный потенциометр) |
| Диапазон подстройки выходного тока | 4…8 А (для A/AB-типа, встроенный потенциометр) |
| Пульсации и шум (макс.) | 150 мВп-п |
| Точность установки выходного напряжения | ±2,5% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска / нарастания | 1200 мс / 50 мс (тип.) |
| Время удержания (тип.) | 12 мс (115/230 В AC) |
| Область стабилизации тока (режим CC) | 7,5…15 В |
Входные электрические параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частот | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,93 (277 В AC) при полной нагрузке |
| КПД (тип.) | 92% |
| Входной ток (тип.) | 1,4 А (115 В AC); 0,6 А (230 В AC); 0,55 А (277 В AC) |
| Пусковой ток (тип.) | 60 А (холодный старт, twidth = 375 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА (277 В AC) |
| Коэффициент гармоник (THD) | < 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
Защиты
| Короткое замыкание | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%: ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения; восстановление автоматически или после повторной подачи питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–земля, выход–земля) |
Условия эксплуатации и надежность
| Диапазон температуры корпуса (Tcase) | -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 2185,8 тыс. ч (мин., Telcordia SR-332); 167,1 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Соответствие по ЭМС и безопасности
| ЭМС (излучение) | Соответствие BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%), BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме D-типа) |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульсные перенапряжения: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020, KSC 9547 (кроме D-типа) |
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13; IP65/IP67; и др. перечисленные в спецификации (с оговорками по типам) |
Механические параметры и подключение
| Корпус | Металлический, класс I |
| Степень защиты | IP65 (исполнение A) |
| Габаритные размеры (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,12 кг |
Проводники (маркировка):
FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий), +V (красный), -V (чёрный).
Для A-типа предусмотрены встроенные регуляторы Vo ADJ и Io ADJ на корпусе.
Упаковка
| Масса и количество в коробке | 12 шт. / 14,4 кг / 0,8 cu.ft |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12" витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Методика работы в области стабилизации тока — согласно разделу о методах питания LED-модуля.
- При пониженном входном напряжении может потребоваться снижение допустимой нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном включении; при включении/выключении возможно увеличение времени запуска.
- Источник рассматривается как компонент конечного изделия; итоговая ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на уровне системы.
- Для выполнения требований актуальных ErP-регламентов для светильников данный драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление выполнять повторной подачей питания AC.
- Для степени защиты IP и рекомендаций по установке во влагозащищённом исполнении следует использовать руководство пользователя серии LED.
- Для A/AB-типа необходимо учитывать требования при встраивании для применения Type HL.
- При эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
