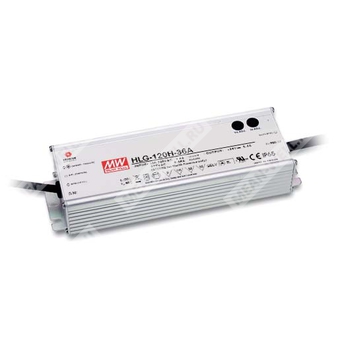

HLG-120H-20A - AC/DC LED-драйвер 120 Вт с комбинированным режимом стабилизации напряжения и тока для питания светодиодных модулей.
Расшифровка партномера
- HLG — серия герметичных LED-драйверов (металлический корпус, класс I, активная коррекция коэффициента мощности).
- 120H — номинальная выходная мощность 120 Вт (исполнение серии HLG-120H).
- 20 — номинальное выходное напряжение 20 В DC.
- A — исполнение с IP65, выходные параметры Io и Vo регулируемые встроенными подстроечными потенциометрами (для A/AB-Type; кроме D-Type).
Назначение и принцип работы
HLG-120H-20A — источник питания для светодиодных систем, реализующий двухрежимный выход: область стабилизации напряжения (CV) и область стабилизации тока (CC).
Работа возможна как в режиме стабилизации тока (прямое питание LED), так и в режиме стабилизации напряжения (обычно через дополнительный DC/DC драйвер).
Ключевые особенности (из документа)
- Выход: стабилизация напряжения + стабилизация тока (dual mode CV+CC).
- Металлический корпус, конструкция класс I (с защитным заземлением FG).
- Встроенная активная PFC.
- Степень защиты корпуса: для исполнения A-Type — IP65.
- Работа при температуре корпуса: Tcase -40…+80 °C (естественная конвекция, без вентилятора).
Выходные параметры (HLG-120H-20)
| Параметр |
Значение |
| Номинальное выходное напряжение |
20 В DC |
| Номинальный выходной ток |
6 А |
| Номинальная выходная мощность |
120 Вт |
| Пульсации и шум (макс.) |
150 мВп-п |
| Диапазон регулировки выходного напряжения (A/AB-Type) |
17…22 В |
| Диапазон регулировки выходного тока (A/AB-Type) |
4…8 А |
| Допуск выходного напряжения |
±2,5% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,5% |
| Область стабилизации тока (Constant current region) |
10…20 В |
Входные электрические параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты входной сети |
47…63 Гц |
| Коэффициент мощности (тип.) при полной нагрузке |
PF ≥0,98 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,93 (277 В AC) |
| Полные гармонические искажения тока |
THD < 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) для 20 В модели |
93% |
| Входной ток (тип.) |
1,4 А (115 В AC); 0,6 А (230 В AC); 0,55 А (277 В AC) |
| Пусковой ток (тип.) |
60 А, холодный старт (twidth=375 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Время запуска и нарастания (прим. 6) |
1200 мс / 50 мс (115 В AC); 500 мс / 50 мс (230 В AC) |
| Время удержания (тип.) |
12 мс при 115 В AC, 230 В AC |
| Макс. число БП на автомат 16 А |
5 шт. (автомат типа B) / 9 шт. (автомат типа C) при 230 В AC |
Защиты
| Функция |
Реализация |
| Короткое замыкание |
Ограничение тока (режим стабилизации тока), автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
95…108% (ограничение тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
23…27 В; отключение выходного напряжения с автовосстановлением или восстановление после переподключения питания |
| Перегрев (прим. 9) |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Параметр |
Значение |
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-FG) |
2 кВ AC |
| Испытательное напряжение (выход-FG) |
1,5 кВ AC |
| Сопротивление изоляции (вход-выход, вход-FG, выход-FG) |
100 МОм / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия и надежность
| Параметр |
Значение |
| Рабочая температура корпуса |
Tcase -40…+80 °C |
| Максимальная температура корпуса |
Tcase +80 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
| MTBF |
2185,8 тыс. ч (мин., Telcordia SR-332); 167,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
ЭМС и безопасность (сводно)
| Раздел |
Данные из документа |
| Помехоэмиссия |
Соответствие BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме D-типа) |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульсная помеха: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020; KSC 9547 (кроме D-типа) |
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08, BS EN/EN61347-1, BS EN/EN61347-2-13, GB19510.1, GB19510.14, IP65 или IP67, EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме D-типа) и др. по перечню документа |
Механические данные и подключение
| Параметр |
Значение |
| Габаритные размеры (Д×Ш×В) |
220×68×38,8 мм |
| Масса |
1,12 кг |
| Степень защиты (для A-Type) |
IP65 |
| Провод заземления |
FG (зелёный/жёлтый) |
| Входные проводники |
AC/L (коричневый), AC/N (синий) |
| Выходные проводники |
+V (красный), -V (чёрный) |
Примечания (Notes)
- 1. Параметры, не оговоренные отдельно, измерены при 230 В AC, номинальном токе и 25°C окружающей среды.
- 2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с оконечиванием 0,1 мкФ и 47 мкФ (параллельно).
- 3. Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- 4. См. раздел метода питания LED-модуля.
- 5. При низких входных напряжениях может требоваться дерейтинг; см. раздел статических характеристик.
- 6. Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличить время запуска.
- 7. Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на уровне установки.
- 8. Для выполнения требований актуальных ErP-регламентов для светильников данный LED-драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- 9. Для защиты от перегрева, срабатывающей при малой нагрузке/без нагрузки, восстановление выполняется переподключением питания AC.
- 10. Указанная типовая наработка >62000 ч относится к режиму, когда температура корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- 12. Дерейтинг по температуре окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- 13. Рекомендации по применению и монтажу для обеспечения влагозащиты — см. руководство пользователя перед использованием.
- 14. Для A/AB-типа при встраивании требуется учитывать требования применения Type HL.
- 15. Изделия, поставляемые в регионы Америки, могут иметь только логотипы UL, CE и UKCA; для деталей требуется запрос в MEAN WELL.
