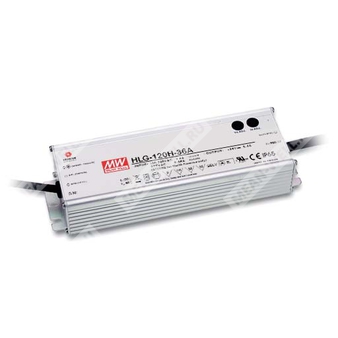

HLG-120H-24 - AC/DC драйвер светодиодов 120 Вт с выходом 24 В, режимы стабилизации напряжения и тока.
Расшифровка партномера
| HLG | Серия светодиодных источников питания (LED driver) в металлическом корпусе |
| 120H | Номинальная мощность серии 120 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| Суффикс (опция) | В документации указаны варианты: без суффикса, A, B, AB, D (задают IP и функциональные опции) |
Назначение и принцип работы
HLG-120H-24 — импульсный AC/DC светодиодный драйвер, поддерживающий двухрежимный выход:
стабилизация напряжения (CV) и стабилизация тока (CC) с автоматическим переходом по характеристике нагрузки.
Работает в сетях 90…305 В AC и рассчитан на эксплуатацию в широком температурном диапазоне корпуса при естественной конвекции.
Модельные опции (исполнения серии, влияющие на IP и функции)
| Исполнение |
Степень защиты |
Функциональность |
| Без суффикса |
IP67 |
Выходной ток и выходное напряжение фиксированы |
| A |
IP65 |
Регулировка выходного тока и напряжения встроенными подстроечными элементами |
| B |
IP67 |
Диммирование 3-в-1: 1…10 В DC, 10 В PWM, резистивное управление |
| AB |
IP65 |
Регулировка Io/Vo + диммирование 3-в-1 |
| D |
IP67 |
Таймерное диммирование (по запросу) |
Важно: партномер HLG-120H-24 без суффикса соответствует варианту с IP67 и фиксированными Io/Vo.
Выходные параметры (HLG-120H-24)
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум (макс.) | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 22…27 В (только для исполнений A/AB, встроенная регулировка) |
| Диапазон регулировки выходного тока | 2,5…5 А (только для исполнений A/AB, встроенная регулировка) |
| Допуск выходного напряжения | ±2,5% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Область стабилизации тока (режим CC) | 12…24 В |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,93 при 277 В AC (при полной нагрузке) |
| Гармонические искажения тока | THD < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Потребляемый ток (тип.) | 1,4 А при 115 В AC; 0,6 А при 230 В AC; 0,55 А при 277 В AC |
| Пусковой ток (тип.) | 60 А (холодный старт, измерение при 230 В AC; по NEMA 410) |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время запуска и нарастания (прим.) | 1200 мс / 50 мс при 115 В AC; 500 мс / 50 мс при 230 В AC |
| Время удержания (тип.) | 12 мс при 115 В AC, 230 В AC |
| Максимальное число блоков на автомате 16 А | 5 шт. (автомат типа B) / 9 шт. (автомат типа C) при 230 В AC |
Эффективность (для серии HLG-120H)
| КПД (тип.) | 93% (для модели 24 В) |
Защиты
| Короткое замыкание | Ограничение тока, автовосстановление после устранения неисправности |
| Перегрузка по току | 95…108%: ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение на выходе | 28…34 В: отключение выходного напряжения с автовосстановлением или восстановление после повторной подачи питания |
| Перегрев | Отключение выхода, автовосстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–PE, выход–PE: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) | 2185,8 тыс. ч (мин., Telcordia SR-332); 167,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Корпус | Металлический, исполнение класса I (с защитным заземлением) |
| Степень защиты | IP67 (для HLG-120H-24 без суффикса); IP65 (для A/AB) |
| Габаритные размеры | 220 × 68 × 38,8 мм (Д×Ш×В) |
| Масса | 1,12 кг |
| Подключение входа | AC/L (коричневый), AC/N (синий), FG/PE (зелёный/жёлтый) |
| Подключение выхода | +V (красный), −V (чёрный) |
ЭМС и нормативные соответствия (для серии)
| Излучаемые помехи | Соответствие BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме D-типа) |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11, BS EN/EN61547, BS EN/EN55024; уровень для лёгкой промышленности; устойчивость к импульсным перенапряжениям: Линия–Земля 4 кВ, Линия–Линия 2 кВ; EAC TP TC 020; KSC 9547 (кроме D-типа) |
| Безопасность | UL8750 (тип “HL”), CSA C22.2 No.250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, IP65 или IP67 и др. (с ограничениями по типам, указанными в перечне стандарта) |
Функции диммирования (применимо к исполнению B/AB)
Для исполнений B/AB реализовано диммирование 3-в-1 между DIM+ и DIM−:
1…10 В DC, 10 В PWM (100 Гц…3 кГц), либо резистор. Указание производителя: не соединять DIM− с −V.
Ток источника управления диммированием: 100 мкА (тип.).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12", с оконечными конденсаторами 0,1 мкФ и 47 мкФ, подключёнными параллельно.
- Допуск включает: установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- Области режима стабилизации тока/напряжения и методы подключения LED-модуля — согласно разделу «Методы питания LED-модуля».
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; ЭМС зависит от монтажа, поэтому производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Для выполнения требований актуальных ErP норм для светильников данный драйвер должен применяться после выключателя и не должен быть постоянно подключён к сети.
- При срабатывании защиты от перегрева (OTP) на малой нагрузке/без нагрузки восстановление выполнять повторной подачей AC питания.
- Типовая оценка ресурса серии > 62 000 часов достижима при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- Дерейтинг по температуре окружающей среды при высоте установки более 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед применением учитывать рекомендации по монтажу и обеспечению влагозащиты (IP) из руководства пользователя.
- Для исполнений A/AB необходимо учитывать применение в составе оборудования для соответствия требованиям применения типа HL.
