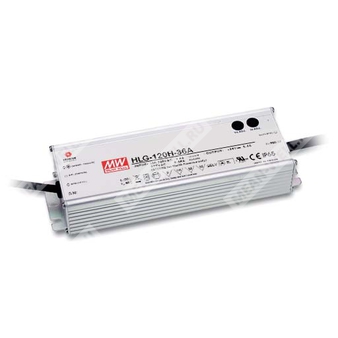

HLG-120H-30A - AC/DC светодиодный драйвер 120 Вт с комбинированным режимом стабилизации напряжения и тока.
Расшифровка партномера HLG-120H-30A
- HLG — серия светодиодных источников питания MEAN WELL.
- 120H — номинальная мощность семейства 120 Вт, исполнение с расширенными возможностями/характеристиками семейства HLG-120H.
- 30 — номинальное выходное напряжение 30 В постоянного тока.
- A — исполнение с IP65; выходные параметры (напряжение и ток) регулируемые встроенным потенциометром.
Назначение и принцип работы
HLG-120H-30A — герметизированный светодиодный драйвер с активной коррекцией коэффициента мощности (PFC),
рассчитанный на питание светодиодных модулей в режиме стабилизации напряжения + стабилизации тока.
Устройство может работать как в области постоянного напряжения (CV), так и в области ограничения/стабилизации тока (CC) в пределах заданного диапазона.
Ключевые особенности конструкции и применения
- Металлический корпус, исполнение Class I (с защитным заземлением FG).
- Активная PFC.
- Степень защиты корпуса: IP65 (для варианта A).
- Работа при температуре корпуса (Tcase) до +80°C при естественной конвекции.
- Встроенная регулировка выходных параметров (для A-типа).
Таблица: Выходные параметры (модель HLG-120H-30)
| Параметр |
Значение |
| Номинальное выходное напряжение |
30 В DC |
| Номинальный выходной ток |
4 А |
| Номинальная мощность |
120 Вт |
| Пульсации и шум (макс.) |
200 мВ пик-пик |
| Диапазон регулировки выходного напряжения (для A-типа) |
27 ~ 33 В |
| Диапазон регулировки выходного тока (для A-типа) |
2 ~ 4 А |
| Допуск выходного напряжения |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,5% |
| Область стабилизации тока (диапазон напряжений) |
15 ~ 30 В |
Таблица: Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности (тип.) при полной нагрузке |
PF ≥ 0,98 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,93 / 277 В AC |
| КПД (тип.) |
93% |
| Входной ток (тип.) |
1,4 А / 115 В AC; 0,6 А / 230 В AC; 0,55 А / 277 В AC |
| Пусковой ток (тип.) |
60 А (холодный старт; twidth = 375 мкс при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
| Коэффициент гармонических искажений THD |
< 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
Таблица: Электрическая прочность изоляции и изоляционное сопротивление
| Параметр |
Значение |
| Испытательное напряжение изоляции: вход-выход |
3,75 кВ AC |
| Испытательное напряжение изоляции: вход-FG |
2 кВ AC |
| Испытательное напряжение изоляции: выход-FG |
1,5 кВ AC |
| Сопротивление изоляции (вход-выход, вход-FG, выход-FG) |
100 МОм / 500 В DC / 25°C / 70% RH |
Таблица: Защиты и устойчивость
| Функция |
Реализация |
| Перегрузка по току |
Ограничение тока, автоматическое восстановление после устранения перегрузки |
| Короткое замыкание |
Ограничение тока, автоматическое восстановление после устранения КЗ |
| Перенапряжение на выходе |
Отключение выходного напряжения с автовосстановлением или восстановление после повторного включения питания |
| Температурная защита |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Таблица: Параметры динамики
| Параметр |
Значение |
| Время запуска / нарастания (прим.) |
1200 мс / 50 мс при 115 В AC; 500 мс / 50 мс при 230 В AC |
| Время удержания (тип.) |
12 мс при 115 В AC, 230 В AC |
Таблица: Условия эксплуатации и надёжность
| Параметр |
Значение |
| Диапазон температуры корпуса Tcase |
-40 ~ +80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80°C; 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 60°C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF (минимум) |
2185,8 тыс. часов (Telcordia SR-332); 167,1 тыс. часов (MIL-HDBK-217F, 25°C) |
Таблица: Механические параметры
| Параметр |
Значение |
| Габариты (Д×Ш×В) |
220×68×38,8 мм |
| Масса |
1,12 кг |
Таблица: Исполнение, степень защиты, подключения (A-тип)
| Параметр |
Значение |
| Степень защиты корпуса |
IP65 |
| Регулировки |
Регулировка Vo и Io встроенным потенциометром |
| Длина проводов (типовое исполнение) |
300 ± 20 мм (вход/выход) |
| Обозначения проводов входа |
FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий) |
| Обозначения проводов выхода |
-V (чёрный), +V (красный) |
ЭМС и требования по установке (сводно)
- Указаны соответствия требованиям по излучаемым/наводимым помехам и устойчивости (серии стандартов EN/BS EN 55015/55032 Class B, EN 61000-3-2 Class C при нагрузке ≥50%, EN 61000-3-3; иммунитет EN 61000-4-2/3/4/5/6/8/11 и др.).
- Для совместимости по ЭМС итоговое соответствие должно оцениваться на уровне конечного изделия.
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Область стабилизации тока — см. раздел о способах питания LED-модуля (график областей CV/CC).
- При низком входном напряжении может потребоваться снижение допустимой мощности; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Для выполнения требований актуальных норм ErP для светильников драйвер должен использоваться за выключателем и не быть постоянно подключённым к сети.
- Для температурной защиты, сработавшей при малой/нулевой нагрузке, восстановление выполнять повторным включением питания AC.
- Дерейтинг по температуре окружающей среды при высоте эксплуатации более 2000 м: 3,5°C на 1000 м (для безвентиляторных моделей).
- Перед применением учитывать указания руководства по установке, включая требования по обеспечению влагозащиты (IP).
- Для исполнений A/AB при встраивании учитывать требования применения Type HL.
