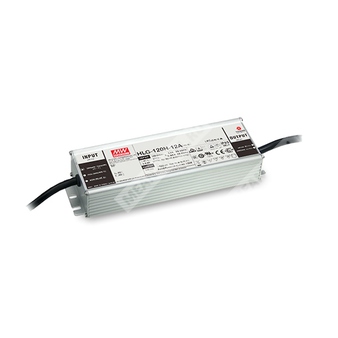

HLG-120H-36AB - AC/DC драйвер светодиодов 120 Вт с постоянным напряжением и ограничением/стабилизацией тока, с диммированием.
Идентификация и расшифровка партномера
Партномер: HLG-120H-36AB
- HLG — серия источников/драйверов для светодиодного освещения.
- 120H — номинальная мощность 120 Вт, исполнение серии HLG-120H (металлический корпус, активная коррекция коэффициента мощности, широкий диапазон входа).
- 36 — номинальное выходное напряжение 36 В.
- AB — функциональное исполнение: IP65; выходные ток (Io) и напряжение (Vo) регулируются встроенными подстроечными элементами; поддержка 3-в-1 диммирования (1–10 В, PWM 10 В, сопротивление).
Краткое назначение и принцип работы
HLG-120H-36AB — промышленный AC/DC источник питания для LED-систем с двухрежимным выходом: область стабилизации напряжения и область стабилизации тока (ограничение/поддержание тока в заданном диапазоне выходных напряжений). Предназначен для эксплуатации в помещениях и на улице при соблюдении условий теплоотвода по температуре корпуса.
Ключевые особенности
- Выход: постоянное напряжение + постоянный ток (dual mode).
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус, исполнение Class I (с защитным заземлением FG).
- Класс защиты оболочки: IP65 (по коду AB).
- 3-в-1 диммирование (для B/AB типа): 1–10 В DC, PWM 10 В (100 Гц…3 кГц), резистивное управление.
Выходные параметры (модель 36 В)
| Номинальное выходное напряжение |
36 В |
| Номинальный ток |
3,4 А |
| Номинальная мощность |
122,4 Вт |
| Пульсации и шум (макс.) |
200 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
33…40 В (для типов A/AB через встроенный потенциометр) |
| Диапазон регулировки выходного тока |
2…4 А (для типов A/AB через встроенный потенциометр) |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Область постоянного тока (Constant Current Region) |
18…36 В |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,93 (277 В AC) при полной нагрузке |
| Полные гармонические искажения |
THD < 20% (при нагрузке ≥ 50% / 115 В, 230 В; при нагрузке ≥ 75% / 277 В) |
| Эффективность (тип., для 36 В модели) |
93% |
| Потребляемый ток (тип.) |
1,4 А (115 В AC); 0,6 А (230 В AC); 0,55 А (277 В AC) |
| Пусковой ток (тип.) |
60 А (холодный старт; twidth=375 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 В AC |
Функции диммирования (для AB-типа)
| Методы управления яркостью |
1–10 В DC; PWM 10 В (100 Гц…3 кГц); резистивное управление |
| Ток источника сигнала диммирования (тип.) |
100 мкА |
| Особое указание по подключению |
Не подключать DIM- к -V |
Защиты
| Короткое замыкание |
Ограничение тока в режиме постоянного тока, автовосстановление после устранения неисправности |
| Перегрузка по току |
95…108% |
| Перенапряжение на выходе |
41…46 В (отключение выходного напряжения с автовосстановлением либо восстановление после повторной подачи питания) |
| Защита от перегрева |
Отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-FG) |
2 кВ AC |
| Испытательное напряжение (выход-FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход-выход, вход-FG, выход-FG) / 500 В DC / 25°C / 70% RH |
Временные параметры
| Время запуска/нарастания |
1200 мс / 50 мс (тип.) при 115 В AC; 500 мс / 50 мс (тип.) при 230 В AC |
| Время удержания (тип.) |
12 мс при 115 В AC, 230 В AC |
Условия эксплуатации (окружающая среда)
| Рабочая температура корпуса (Tcase) |
-40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
ЭМС и ограничения по установке
| Устойчивость к помехам |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс: Линия-Земля 4 кВ, Линия-Линия 2 кВ) |
| Излучаемые/кондуктивные помехи |
Соответствие BS EN/EN55015, BS EN/EN55032 Class B; BS EN/EN61000-3-2 Class C (@ нагрузка ≥ 50%); BS EN/EN61000-3-3 и др. (для D-типа есть исключения) |
| Требование по применению |
Для выполнения актуальных требований ErP драйвер допускается использовать только за выключателем (без постоянного подключения к сети) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) |
220×68×38,8 мм |
| Масса |
1,12 кг |
| Класс защиты оболочки |
IP65 (для AB-типа) |
| Длина проводов |
300 ± 20 мм (вход/выход) |
| Провод входа |
SJOW 17AWG или H05RN-F 1,0 мм², 3 жилы |
| Провод выхода |
SJOW 17AWG или 05RN-F 1,0 мм², 2 жилы |
| Провод диммирования (AB) |
UL2517 20AWG, 2 жилы |
| Назначение проводов |
FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий), -V (чёрный), +V (красный), DIM- (розовый), DIM+ (фиолетовый) |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Область режима постоянного тока — см. раздел методики питания LED-модуля (CC/CV).
- При низких входных напряжениях может потребоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтверждать соответствие по ЭМС на уровне системы.
- Для соответствия требованиям ErP для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- При срабатывании защиты от перегрева на лёгкой нагрузке/холостом ходу восстановление выполнять повторной подачей питания AC.
- Для замечаний по IP-защите и монтажным предосторожностям использовать руководство пользователя производителя.
- Для типов A/AB при встраивании учитывать требования применения Type HL.
- Для высот более 2000 м: дерейтинг по температуре окружающей среды 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
