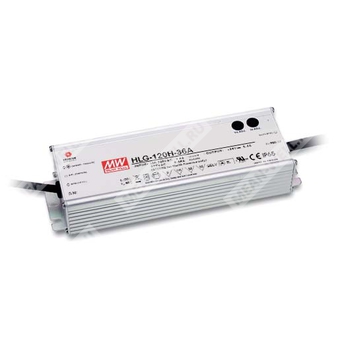

HLG-120H-36B - светодиодный AC/DC драйвер 120 Вт с режимами стабилизации напряжения и тока и встроенным 3-в-1 диммингом.
Расшифровка партномера
| HLG | Серия драйверов светодиодов (металлический корпус, промышленное исполнение). |
| 120H | Номинальная мощность семейства 120 Вт (High grade исполнение серии). |
| 36 | Номинальное выходное напряжение 36 В. |
| B | Исполнение с функцией диммирования «3 в 1»; класс защиты корпуса IP67. |
Назначение и принцип работы
Источник питания HLG-120H-36B предназначен для питания светодиодных модулей. Поддерживает комбинированный режим
стабилизации: при определённых условиях работает как источник постоянного напряжения, а при выходе в область ограничения — как источник постоянного тока
(режим ограничения по току с автоматическим восстановлением).
Рабочий диапазон входного напряжения 90–305 В AC обеспечивает применение в сетях 115/230/277 В AC. Конструкция — в металлическом корпусе,
с активной коррекцией коэффициента мощности (PFC) и степенью защиты IP67, что допускает эксплуатацию внутри и вне помещений при соблюдении условий монтажа.
Основные параметры модели HLG-120H-36B (выход 36 В)
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 3,4 А |
| Номинальная выходная мощность | 122,4 Вт |
| Диапазон стабилизации тока (область постоянного тока) | 18–36 В |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| КПД (тип.) | 93% |
| Класс защиты корпуса | IP67 |
Выходные характеристики
| Модель | HLG-120H-36 |
| Номинальное напряжение | 36 В |
| Номинальный ток | 3,4 А |
| Номинальная мощность | 122,4 Вт |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| Точность установки выходных параметров | ±2,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время запуска/нарастания (примечание 6) | 1200 мс / 50 мс (тип.) при 115 В AC; 500 мс / 50 мс (тип.) при 230 В AC |
| Время удержания (тип.) | 12 мс при 115 В AC и 230 В AC |
| Диапазон регулировки выходного напряжения | Не указан для B-типа (регулировка указана как доступная для A/AB-типа) |
| Диапазон регулировки тока | Не указан для B-типа (регулировка указана как доступная для A/AB-типа) |
Входные характеристики
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,93 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений |
THD < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Потребляемый ток (тип.) | 1,4 А при 115 В AC; 0,6 А при 230 В AC; 0,55 А при 277 В AC |
| Бросок тока (тип.) | 60 А (холодный старт, измерение при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Макс. количество БП на автомате 16 А | 5 шт. (автомат тип B) / 9 шт. (автомат тип C) при 230 В AC |
Функции диммирования (исполнение B)
Выходной уровень постоянного тока регулируется между DIM+ и DIM- одним из трёх методов:
- аналоговый сигнал 1–10 В DC;
- ШИМ-сигнал 10 В (диапазон частоты 100 Гц – 3 кГц);
- внешнее сопротивление.
| Тип диммирования | 3-в-1: 1–10 В DC / 10 В PWM / резистор |
| Ток источника диммирования (тип.) | 100 мкА |
| Требование по подключению | Запрещено соединять DIM- с -V |
| Рекомендация по применению | Рекомендуется прямое подключение к светодиодам; не подходит для работы с дополнительными драйверами |
При необходимости снижения яркости до 0% в документе приведена схема с использованием выключателя и реле для полного отключения светильника.
Защиты
| Короткое замыкание |
Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
Диапазон срабатывания 95–108%; ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
Порог 41–46 В; отключение выходного напряжения с авто-восстановлением либо восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход–выход, вход–PE, выход–PE) при 500 В DC, 25°C, 70% RH |
Условия эксплуатации
| Рабочая температура корпуса | Tcase = -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20–95% RH (без конденсации) |
| Температура/влажность хранения | -40…+80°C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
Конструктив и подключение
| Корпус | Металлический, класс I |
| Степень защиты | IP67 (для B-типа) |
| Габариты (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,12 кг |
Проводники и клеммы (цветовая маркировка)
- Вход AC: AC/L — коричневый, AC/N — синий, FG (PE) — зелёно/жёлтый.
- Выход DC: +V — красный, -V — чёрный.
- Диммирование (B-тип): DIM+ — фиолетовый, DIM- — розовый.
Соответствие стандартам (сводно)
Заявлено соответствие требованиям безопасности и ЭМС, включая UL8750 (тип «HL»), CSA C22.2 No. 250.0-08, EN 61347-1/2-13 и перечень стандартов по ЭМС из спецификации.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск: включает допуск установки, линейную нестабильность и нестабильность по нагрузке.
- Методы питания светодиодного модуля приведены в разделе с характеристикой областей стабилизации.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; циклическое включение/выключение может увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; итоговый производитель должен повторно квалифицировать ЭМС на уровне конечной установки.
- Для выполнения требований актуальных ErP-регламентов драйвер должен применяться за выключателем, без постоянного подключения к сети.
- При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление — повторной подачей питания AC.
- При высоте эксплуатации более 2000 м требуется температурное снижение допустимой нагрузки: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства по монтажу и условиям обеспечения влагозащиты.
- Для A/AB-типа требуется учитывать использование встроенной регулировки для соответствия применению Type HL.
- Изделия, поставляемые для регионов Америки, могут иметь только маркировки UL, CE и UKCA.
