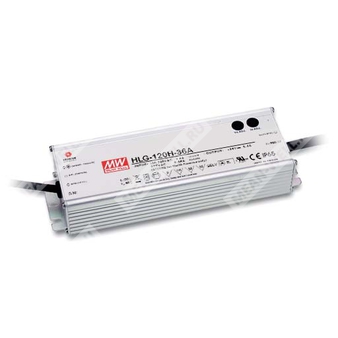

HLG-120H-42A - AC/DC LED-драйвер 120 Вт с выходом 42 В и поддержкой режимов стабилизации напряжения и тока.
Расшифровка партномера
| Партномер | HLG-120H-42A |
| HLG | Серия LED-драйверов |
| 120H | Номинальная мощность серии 120 Вт, высокоэффективное исполнение |
| 42 | Номинальное выходное напряжение 42 В |
| A | Исполнение с IP65; выходные параметры (ток и напряжение) регулируются встроенными потенциометрами |
Назначение и режим работы
HLG-120H-42A — герметизированный AC/DC источник питания для светодиодных систем с двухрежимным выходом:
стабилизация напряжения и ограничение тока (стабилизация тока в заданном диапазоне).
Предназначен для применения в уличном и промышленном освещении, в т.ч. при эксплуатации в расширенном температурном диапазоне.
Основные особенности (по документу)
- Выходной режим: стабилизация напряжения + стабилизация тока (dual mode).
- Металлический корпус, исполнение класса I (с защитным проводником).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (для исполнения A).
- Безвентиляторное охлаждение (естественная конвекция).
Параметры выхода (модель HLG-120H-42)
| Номинальное выходное напряжение | 42 В |
| Номинальный выходной ток | 2,9 А |
| Номинальная мощность | 121,8 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Диапазон регулировки выходного напряжения | 38–46 В (только для A/AB, встроенный потенциометр) |
| Диапазон регулировки выходного тока | 1,4–2,9 А (только для A/AB, встроенный потенциометр) |
| Точность выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска/нарастания (прим. 6) | 1200 мс / 50 мс при 115 VAC; 500 мс / 50 мс при 230 VAC |
| Время удержания (тип.) | 12 мс при 115 VAC, 230 VAC |
| Область стабилизации тока (прим. 4) | 21–42 В |
Параметры входа
| Диапазон входного напряжения | 90–305 VAC; 127–431 VDC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥0,98 при 115 VAC; PF ≥0,95 при 230 VAC; PF ≥0,93 при 277 VAC (при полной нагрузке) |
| КПД (тип.) | 93% |
| Входной ток (тип.) | 1,4 А при 115 VAC; 0,6 А при 230 VAC; 0,55 А при 277 VAC |
| Пусковой ток (тип.) | 60 А (twidth=375 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 VAC |
| Коэффициент нелинейных искажений тока | THD <20% (при нагрузке ≥50% / 115 VAC, 230 VAC; при нагрузке ≥75% / 277 VAC) |
| Макс. число БП на автомате 16 А | 5 шт. (тип B) / 9 шт. (тип C) при 230 VAC |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–PE, выход–PE: 100 МОм / 500 VDC / 25°C / 70% RH |
Защиты
| Короткое замыкание | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95–108%: ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 47–53 В: отключение выходного напряжения с автовосстановлением или восстановлением после повторной подачи питания |
| Перегрев (прим. 9) | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и механические данные
| Рабочая температура корпуса | Tcase: -40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Габариты | 220×68×38,8 мм |
| Масса | 1,12 кг |
| Степень защиты корпуса | IP65 (исполнение A) |
Подключение (по обозначениям проводов в документе)
- AC/L — коричневый; AC/N — синий; FG (PE) — зелёный/жёлтый.
- +V — красный; -V — чёрный.
Примечания (Notes) из документа
- 1. Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- 2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- 3. Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке.
- 4. См. раздел о методах питания LED-модуля.
- 5. При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- 6. Время запуска измерено при первом холодном старте; при циклическом включении/выключении возможно увеличение времени запуска.
- 7. Источник рассматривается как компонент конечного оборудования; ЭМС зависит от установки, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- 8. Для выполнения требований актуальных ErP-регламентов для светильников данный драйвер должен использоваться только после выключателя и не должен быть постоянно подключён к сети.
- 9. При срабатывании защиты от перегрева при малой/нулевой нагрузке восстановление выполняется повторной подачей AC питания.
- 10. Заявленная типовая наработка >62 000 часов достигается при температуре корпуса, в частности в точке tc (или TMP по DLC), около 75°C или ниже.
- 12. Для высоты более 2000 м (6500 ft) требуется температурное снижение допустимой нагрузки: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- 13. См. руководство пользователя по примечаниям применения и требованиям к монтажу для обеспечения влагозащиты IP.
- 14. Для исполнения A/AB следует учитывать встраивание для соответствия применению Type HL.
- 15. Изделия для регионов Америки могут иметь только маркировки UL, CE и UKCA; детали уточнять у MEAN WELL.
