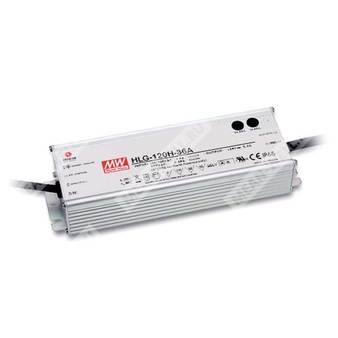

HLG-120H-42B - влагозащищённый AC/DC драйвер светодиодов 120 Вт с выходом 42 В и режимами стабилизации напряжения/тока, с 3‑в‑1 диммированием.
Расшифровка партномера
HLG — серия LED драйверов.
120H — номинальная мощность 120 Вт, исполнение серии HLG-120H (металлический корпус, активный PFC).
42 — номинальное выходное напряжение 42 В DC.
B — исполнение с функцией диммирования «3 в 1» (1–10 В DC / 10 В PWM / резистор).
Класс защиты IP: для B‑типа указан IP67.
Назначение и принцип работы
Драйвер HLG-120H-42B предназначен для питания светодиодных модулей и светильников. Выход реализует комбинированную характеристику стабилизации напряжения + стабилизации тока: при работе в области постоянного тока ограничивает ток, а в области постоянного напряжения поддерживает заданное напряжение в пределах характеристик нагрузки.
Выходные параметры (модель HLG-120H-42)
| Номинальное выходное напряжение | 42 В DC |
| Номинальный ток | 2,9 А |
| Номинальная мощность | 121,8 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область постоянного тока (типовая) | 21 ~ 42 В |
| Защита от перенапряжения (порог отключения) | 47 ~ 53 В |
Регулировка встроенным потенциометром в документе указана для A/AB‑типа; для B‑типа
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В AC / 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF≥0,98 @115 В AC; PF≥0,95 @230 В AC; PF≥0,93 @277 В AC (при полной нагрузке) |
| Полный коэффициент гармоник THD | <20% (@ нагрузка ≥50% / 115 В, 230 В AC; @ нагрузка ≥75% / 277 В AC) |
| Потребляемый ток (тип.) | 1,4 А @115 В AC; 0,6 А @230 В AC; 0,55 А @277 В AC |
| Пусковой ток (тип.) | 60 А, холодный старт (twidth=375 мкс при 50% Ipeak) @230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА @277 В AC |
Эффективность
Временные параметры
| Время запуска / нарастания | 1200 мс / 50 мс (тип.), измерение при первом холодном старте |
| Время удержания (тип.) | 12 мс @115 В AC, 230 В AC |
Диммирование (исполнение B: «3 в 1»)
Регулировка уровня выходного постоянного тока выполняется между выводами DIM+ и DIM- одним из методов:
- 1 ~ 10 В DC (аддитивное напряжение управления)
- 10 В PWM, частота 100 Гц ~ 3 кГц
- Резистор (аддитивное сопротивление)
Ток источника диммирования со стороны драйвера: 100 мкА (тип.).
Требование подключения: не соединять DIM- с -V.
Для синхронного диммирования нескольких драйверов указана зависимость резистора как 10 кОм/N … 100 кОм/N, где N — количество драйверов.
Защиты
| Короткое замыкание | Ограничение тока (режим постоянного тока), автовосстановление после устранения неисправности |
| Перегрузка по току | 95 ~ 108% от номинала; ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение выходного напряжения с автовосстановлением или восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автовосстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) | 2,0 кВ AC |
| Испытательное напряжение (выход–корпус/земля) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–FG, выход–FG) |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = -40 ~ +80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| MTBF | 2185,8 тыс. ч (мин.) Telcordia SR-332; 167,1 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические данные
| Габариты (Д×Ш×В) | 220 × 68 × 38,8 мм |
| Масса | 1,12 кг |
Проводные выводы и маркировка (B‑тип)
Вход AC: FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий).
Выход DC: -V (чёрный), +V (красный).
Диммирование: DIM- (розовый), DIM+ (фиолетовый).
ЭМС и соответствие требованиям
| Устойчивость к помехам (уровень светотехники) | Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11, BS EN/EN61547, BS EN/EN55024; импульсные перенапряжения: Линия–Земля 4 кВ, Линия–Линия 2 кВ |
| Эмиссия помех | Соответствие BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000-3-2 Class C (@ нагрузка ≥50%), BS EN/EN61000-3-3 и др. |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации/шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Область режима стабилизации тока/напряжения — см. раздел методов питания светодиодного модуля (характеристика CV+CC).
- При пониженном входном напряжении может потребоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа, требуется повторная квалификация ЭМС для конечного изделия.
- Для соответствия актуальным требованиям ErP по светильникам драйвер должен применяться за выключателем и не должен быть постоянно подключён к сети.
- При срабатывании защиты от перегрева на малой нагрузке/без нагрузки восстановление выполнять повторным включением питания AC.
- Для применения на высотах более 2000 м: дерейтинг по температуре окружающей среды 3,5°C на 1000 м для безвентиляторных моделей.
- Перед применением учитывать указания по установке и обеспечению влагозащиты (IP) из руководства пользователя.
