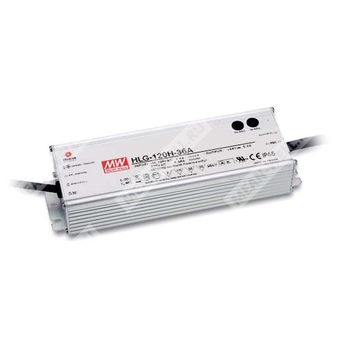

HLG-120H-48B - AC/DC светодиодный драйвер (источник питания) 120 Вт для питания LED нагрузок в режимах постоянного напряжения и постоянного тока с функцией диммирования.
Расшифровка партномера
HLG — серия LED драйверов.
120H — номинальная мощность 120 Вт, исполнение серии H.
48 — номинальное выходное напряжение 48 В.
B — исполнение с IP67 и функцией «3 в 1» диммирования (1–10 В DC / 10 В PWM / резистор).
Назначение и принцип работы
HLG-120H-48B — герметизированный (IP67) AC/DC источник питания для светодиодных систем с активной коррекцией коэффициента мощности и комбинированной характеристикой выхода: режим постоянного напряжения с переходом в режим ограничения по току (постоянный ток) в заданной области. Допускается работа как в режиме прямого питания LED (постоянный ток), так и в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
Ключевые особенности (по документу)
- Выходной режим: постоянное напряжение + постоянный ток (ограничение тока).
- Металлический корпус, исполнение Class I (с защитным заземлением FG).
- Встроенная активная PFC.
- Степень защиты: IP67 (для B-типа).
- Диммирование «3 в 1» (для B-типа): 1–10 В DC, 10 В PWM (100 Гц…3 кГц), резистор.
- Естественное охлаждение (без вентилятора); рабочая температура корпуса Tcase до +80°C.
Выходные параметры (модель HLG-120H-48)
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 2,5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Диапазон регулировки выходного напряжения | 43…53 В (только для A/AB-типа через встроенный потенциометр) |
| Диапазон регулировки тока | 1,2…2,5 А (только для A/AB-типа через встроенный потенциометр) |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область режима постоянного тока | 24…48 В |
| Время запуска / нарастания (прим.) | 1200 мс / 50 мс (115 В AC); 500 мс / 50 мс (230 В AC) |
| Время удержания (тип.) | 12 мс (115/230 В AC) |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,93 (277 В AC) при полной нагрузке |
| Суммарные гармонические искажения | THD < 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 93% |
| Потребляемый ток AC (тип.) | 1,4 А (115 В AC); 0,6 А (230 В AC); 0,55 А (277 В AC) |
| Пусковой ток (тип.) | Холодный старт 60 А (twidth=375 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Макс. число БП на автомате 16 А | 5 шт. (автомат тип B) / 9 шт. (автомат тип C) при 230 В AC |
Диммирование (исполнение B: «3 в 1»)
| Параметр | Значение |
| Методы диммирования | 1…10 В DC; 10 В PWM; резистор между DIM+ и DIM- |
| PWM диммирование | Амплитуда 10 В; частота 100 Гц…3 кГц |
| Диммирование резистором | 10 кОм/N … 100 кОм/N (N — количество драйверов при синхронном диммировании) |
| Ток источника диммирования со стороны драйвера (тип.) | 100 мкА |
| Требование по подключению | Не подключать DIM- к -V |
Защиты и электрическая прочность
| Параметр | Значение |
| Короткое замыкание | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%: ограничение постоянного тока, автоматическое восстановление |
| Перенапряжение | 54…63 В (отключение выходного напряжения с автовосстановлением или восстановление после переподключения питания) |
| Перегрев | Отключение выходного напряжения, автовосстановление после снижения температуры |
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG) | 2 кВ AC |
| Испытательное напряжение (выход-FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход-выход, вход-FG, выход-FG) / 500 В DC / 25°C / 70% RH |
Эксплуатационные условия и надежность (по документу)
| Параметр | Значение |
| Рабочая температура корпуса | Tcase: -40…+80°C |
| Максимальная температура корпуса | +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) | 2185,8 тыс. ч (мин., Telcordia SR-332); 167,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические и конструктивные данные
| Параметр | Значение |
| Габаритные размеры (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,12 кг |
| Исполнение корпуса | Металлический корпус, Class I (FG) |
| Степень защиты | IP67 |
Подключение (цветовая маркировка проводов)
- FG (PE): зелёный/жёлтый
- AC/L: коричневый
- AC/N: синий
- +V: красный
- -V: чёрный
- DIM+: фиолетовый (B-тип)
- DIM-: розовый (B-тип)
Применение (по документу)
- Светодиодное уличное освещение
- Светодиодное высокопролётное освещение (high-bay)
- Освещение парковочных пространств
- Светодиодные лампы для рыбалки
- Светодиодное освещение теплиц
Примечания (Notes) из документа
- 1. Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- 2. Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с конденсаторами 0,1 мкФ и 47 мкФ параллельно на конце.
- 3. Допуск: включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- 4. См. раздел о методах питания LED модуля.
- 5. При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статические характеристики».
- 6. Время запуска измерено при первом холодном включении; при включении/выключении возможно увеличение времени запуска.
- 7. Источник рассматривается как компонент в составе конечного оборудования; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне системы.
- 8. Для выполнения требований актуальных ErP для светильников данный драйвер должен применяться за выключателем и не должен быть постоянно подключён к сети.
- 9. При срабатывании защиты от перегрева на малой нагрузке/холостом ходу восстановление выполнять переподключением AC питания.
- 10. Серия соответствует типовой ожидаемой наработке > 62 000 ч при Tcase, в частности в точке tc (или TMP, по DLC), около 75°C или ниже.
- 12. Для высот более 2000 м: снижение допустимой температуры окружающей среды 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- 13. По установке с учётом IP и примечаний по водозащите см. руководство пользователя производителя.
- 14. Для A/AB-типа следует учитывать требования при встраивании для соответствия применению Type HL.
- 15. Продукция, поставляемая для регионов Америки, может иметь только логотипы UL, CE и UKCA; детали уточнять у производителя.
