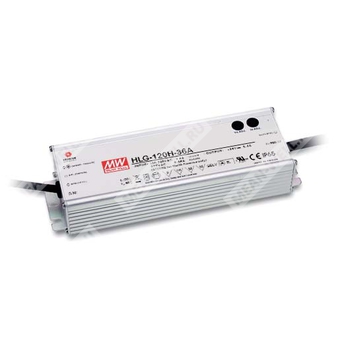

HLG-120H-54 - AC/DC LED-драйвер 120 Вт с режимами стабилизации напряжения и тока для питания светодиодных нагрузок.
Расшифровка партномера
HLG — серия LED-драйверов MEAN WELL.
120H — номинальная мощность 120 Вт, исполнение в металлическом корпусе (серия HLG-120H).
54 — номинальное выходное напряжение 54 В (модель с соответствующей уставкой по току).
Назначение и принцип работы
HLG-120H-54 — источник питания для LED-систем с двухрежимной характеристикой стабилизации напряжения (CV) и стабилизации тока (CC). Может работать как в режиме постоянного тока (прямое питание LED-цепей в пределах области CC), так и в режиме постоянного напряжения (CV) в зависимости от конфигурации нагрузки и рабочей точки.
Корпус металлический, исполнение Class I (с защитным заземлением FG), встроенная активная коррекция коэффициента мощности (PFC). Степень защиты по IP зависит от исполнения по опциям модели (см. раздел IP и варианты исполнений).
Ключевые характеристики
- Номинальная мощность: 124,2 Вт
- Номинальные выходные параметры: 54 В, 2,3 А
- Диапазон входного напряжения: 90…305 В AC (также 127…431 В DC)
- КПД (тип.): 93,5%
- Коэффициент мощности при полной нагрузке: PF ≥ 0,95 @ 230 В AC (также PF ≥ 0,98 @ 115 В AC; PF ≥ 0,93 @ 277 В AC)
- Диапазон температур корпуса Tcase: -40…+80 °C, максимальная Tcase: +80 °C
Параметры выхода (DC)
| Параметр | Значение |
| Модель | HLG-120H-54 |
| Номинальное выходное напряжение | 54 В |
| Номинальный ток | 2,3 А |
| Номинальная мощность | 124,2 Вт |
| Пульсации и шум (макс.) | 200 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Область стабилизации тока (область CC) | 27…54 В |
| Диапазон защиты/отключения по перенапряжению на выходе | 59…65 В |
Параметры входа (AC/DC)
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток (тип.) | 1,4 А @ 115 В AC; 0,6 А @ 230 В AC; 0,55 А @ 277 В AC |
| Коэффициент мощности (тип.) | PF ≥ 0,98 @ 115 В AC; PF ≥ 0,95 @ 230 В AC; PF ≥ 0,93 @ 277 В AC (при полной нагрузке) |
| Суммарные гармонические искажения | THD < 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Пусковой ток (тип.) | 60 А (холодный старт, параметр twidth=375 мкс при 50% Ipeak) @ 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА @ 277 В AC |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3,75 кВ AC |
| Испытательное напряжение между входом и корпусом (FG) | 2 кВ AC |
| Испытательное напряжение между выходом и корпусом (FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH (вход-выход, вход-FG, выход-FG) |
Защиты и поведение при авариях
| Функция | Режим работы |
| Короткое замыкание | Ограничение тока, автовосстановление после устранения неисправности |
| Перегрузка по току | Ограничение тока (уровень 95…108%), автовосстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение выходного напряжения с автовосстановлением либо восстановление после переподачи питания |
| Перегрев | Отключение выходного напряжения, автовосстановление после снижения температуры |
Условия эксплуатации и надёжность
| Параметр | Значение |
| Температура корпуса Tcase (рабочая) | -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | 2185,8 тыс. часов (мин., Telcordia SR-332); 167,1 тыс. часов (мин., MIL-HDBK-217F, 25 °C) |
ЭМС и нормативные соответствия
| Раздел | Сведения |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN55032 Class B, BS EN/EN61000-3-2 Class C (@ нагрузка ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KSC 9815 (кроме D-типа) |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс: Line-Earth 4 кВ, Line-Line 2 кВ), EAC TP TC 020, KSC 9547 (кроме D-типа) |
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13, GB19510.1, GB19510.14, J61347-1, J61347-2-13 и др. (перечень зависит от исполнения) |
Степень защиты IP и варианты исполнения серии
Для серии HLG-120H степень защиты определяется опцией исполнения:
| Исполнение | Уровень IP | Функциональные особенности |
| Blank | IP67 | Выходной ток и напряжение фиксированные |
| A | IP65 | Регулировка выходного тока и напряжения встроенным потенциометром |
| B | IP67 | Диммирование 3-в-1 (1–10 В DC, 10 В PWM, сопротивление) |
| AB | IP65 | Регулировка Io/Vo потенциометром + диммирование 3-в-1 |
| D | IP67 | Таймерное диммирование (по запросу) |
Важно: партномер HLG-120H-54 без суффикса не задаёт однозначно уровень IP; для точного указания IP требуется полное обозначение (например, HLG-120H-54A/54B/54AB или Blank).
Механические параметры и подключение
| Параметр | Значение |
| Габаритные размеры (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,12 кг |
| Упаковка | 12 шт.; 14,4 кг; 0,8 CUFT |
Проводники (типовое обозначение в документации):
FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий), -V (чёрный), +V (красный).
Для B/AB-исполнений: DIM- (розовый), DIM+ (фиолетовый).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием 12-дюймовой скрученной пары, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, регулирование по сети и регулирование по нагрузке.
- Методика выбора режима питания LED-нагрузки приведена в разделе «Способы питания LED-модуля» (область CC/CV).
- При пониженном входном напряжении может требоваться снижение допустимой нагрузки; ориентироваться по разделу статических характеристик.
- Время включения измерено при первом холодном старте; повторные включения/выключения могут увеличивать время включения.
- Источник рассматривается как компонент в составе конечного изделия; итоговые испытания по ЭМС должны проводиться на конечной установке.
- Для выполнения требований актуальных регламентов ErP для светильников драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Если защита от перегрева сработала при малой/нулевой нагрузке, восстановление выполняется переподачей питания AC.
- Для высоты эксплуатации более 2000 м требуется температурное дерейтирование: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- По вопросам монтажа и обеспечения влагозащиты IP см. руководство пользователя (LED_EN.pdf).
- Для исполнений A/AB требуется учитывать применение в составе изделия для соответствия применению Type HL.
