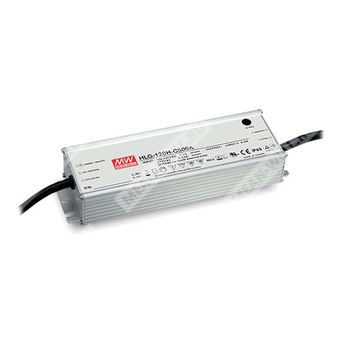

HLG-120H-C1050A - AC/DC драйвер (источник питания) для непосредственного питания светодиодных модулей в режиме постоянного тока.
Расшифровка партномера HLG-120H-C1050A
| HLG | Серия источников питания для LED, с активной коррекцией коэффициента мощности (PFC), в металлическом корпусе |
| 120H | Номинальная мощность серии 150 Вт; исполнение для расширенного входного диапазона до 305 В AC |
| C | Выход в режиме стабилизации тока (Constant Current), высоковольтный выход |
| 1050 | Номинальный выходной ток 1050 мА |
| A | Функциональная опция: регулировка выходного тока встроенным потенциометром; степень защиты IP65 |
Назначение и принцип работы
- Режим работы: стабилизация выходного тока для прямого питания светодиодов (без дополнительных драйверов).
- Области применения, указанные производителем: уличное освещение, рыболовные лампы, портовое освещение, архитектурная подсветка, тепличное освещение, освещение промышленных зон.
- Функция активной коррекции коэффициента мощности (PFC) встроена.
- Исполнение в металлическом корпусе, класс I (с защитным заземлением).
- Поддержка эксплуатации внутри помещений и на улице (по степени защиты корпуса, см. ниже).
Выходные параметры (HLG-120H-C1050)
| Номинальный выходной ток | 1050 мА |
| Допуск по току | ±5% |
| Пульсации тока | 8,0% макс. при номинальном токе |
| Номинальная мощность | 155,4 Вт |
| Диапазон выходного напряжения в режиме стабилизации тока | 74 В – 148 В |
| Диапазон регулировки выходного тока (для A-типа) | 525 мА – 1050 мА (регулировка потенциометром) |
Входные параметры
| Диапазон входного напряжения | 90 – 305 В AC; 127 – 431 В DC |
| Диапазон частоты сети | 47 – 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,93 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений | THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| КПД (тип.) | 94% |
| Входной ток (тип.) | 1,6 А при 115 В AC; 0,8 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) | 50 А (холодный пуск; twidth=600 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время запуска | 1000 мс при 115 В AC; 500 мс при 230 В AC |
| Макс. количество БП на автомате 16 А | 4 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Защиты
| Короткое замыкание | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение (выход) | Отключение выходного напряжения с автовосстановлением либо восстановление после повторной подачи питания; порог 165 – 175 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-защитное заземление: 2 кВ AC; выход-защитное заземление: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-защитное заземление, выход-защитное заземление: 100 МОм / 500 В DC / 25°C / 70% RH |
Нормы безопасности и ЭМС
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384 (independent); GB19510.1; GB19510.14; J61347-1; J61347-2-13 (для типа A); EAC TP TC 004 |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); помехоустойчивость к импульсным перенапряжениям: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40°C … +90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 10 – 95% RH, без конденсации |
| Температура и влажность хранения | -40°C … +80°C, 10 – 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 … 50°C) |
| Виброустойчивость | 10 – 500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X,Y,Z |
| Средняя наработка на отказ (MTBF) | мин. 2456,4 тыс. ч (Telcordia SR-332); мин. 191,1 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктивное исполнение, степень защиты, габариты
| Степень защиты оболочки (IP) | IP65 (для типа A) |
| Габаритные размеры (Д×Ш×В) | 220 × 68 × 38,8 мм |
| Масса | 1,04 кг |
| Корпус | Металлический; класс I |
Подключение и провода (для A-типа)
| Вход | FG (зелено-желтый), AC/L (коричневый), AC/N (синий) |
| Выход | +V (коричневый), -V (синий) |
| Сечение/тип кабеля (вход) | SJOW 17AWG×3C и H05RN-F 3×1,0 мм² |
| Сечение/тип кабеля (выход) | SJOW 17AWG×2C и H05RN-F 2×1,0 мм² (для HLG-120H-C350: SOOW 17AWG×2C и H07RN-F 2×1,0 мм²) |
| Длина проводов | 300 ± 20 мм (вход/выход) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Методы питания LED-модуля: источник работает в режиме постоянного тока для прямого питания светодиодов; в области стабилизации тока максимальное выходное напряжение зависит от конфигурации конечной системы.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном включении; циклы включения/выключения могут приводить к увеличению времени запуска.
- Источник рассматривается как компонент в составе конечного изделия; конечный производитель должен повторно квалифицировать соответствие ЭМС для полной установки.
- Для выполнения требований актуального регламента ErP для светильников данный драйвер может применяться только после выключателя и не должен быть постоянно подключен к сети.
- Заявленный ресурс серии > 62 000 ч достигается при температуре корпуса (в особенности контрольной точки tc/TMP по DLC) около 80°C или ниже.
- При высоте эксплуатации свыше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м (для исполнений без вентилятора); для исполнений с вентилятором — 5°C/1000 м.
- По установке и сохранению степени влагозащиты руководствоваться руководством пользователя производителя.
