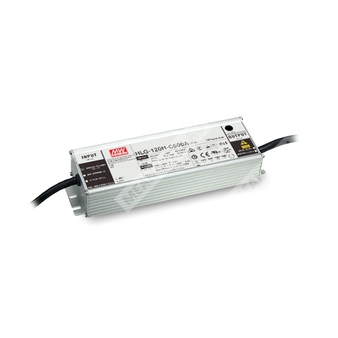

HLG-120H-C1050AB - LED драйвер (источник питания) постоянного тока 1050 мА для прямого питания светодиодных модулей от сети AC/DC.
Идентификация и расшифровка партномера
Партномер: HLG-120H-C1050AB
- HLG — серия источников питания для LED освещения в металлическом корпусе.
- 120H — номинальная мощность серии (150 Вт), исполнение High input voltage (вход до 305 В AC).
- C — режим стабилизации выходного тока (Constant Current) с высоковольтным выходом.
- 1050 — номинальный выходной ток 1050 мА.
- AB — функциональные опции: регулировка выходного тока встроенным подстроечным резистором и 3-в-1 диммирование (1–10 В, PWM 10 В, резистор); степень защиты IP65.
Назначение и область применения
Драйвер предназначен для работы в режиме стабилизации тока и прямого питания светодиодов/LED модулей. Типовые применения: уличное LED освещение, рыболовные LED лампы, портовое освещение, архитектурная подсветка, тепличное освещение, освещение промышленных зон (bay lighting).
Ключевые особенности
- Выход в режиме стабилизации тока.
- Металлический корпус, исполнение Class I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (исполнение AB).
- Функции: встроенная регулировка тока (Io ADJ) и 3-в-1 диммирование (для AB-типа).
- Работа при температуре корпуса до +90°C (Tcase).
Выход (Output) — параметры модели HLG-120H-C1050
| Номинальный выходной ток |
1050 мА |
| Допуск по току |
±5% |
| Пульсации тока |
8.0% макс. при номинальном токе |
| Номинальная мощность |
155.4 Вт |
| Диапазон стабилизации тока (область постоянного тока) |
74 ~ 148 В |
| Диапазон регулировки выходного тока (Io ADJ) |
525 ~ 1050 мА (для типов A/AB) |
| Защита от КЗ |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения на выходе |
165 ~ 175 В; отключение выходного напряжения с автовосстановлением или восстановление после перезапуска питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Вход (Input)
| Диапазон входного напряжения |
90 ~ 305 В AC; 127 ~ 431 В DC |
| Частота сети |
47 ~ 63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0.98 (115 В AC), PF ≥ 0.96 (230 В AC), PF ≥ 0.93 (277 В AC) при полной нагрузке |
| Коэффициент гармоник THD |
< 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| КПД (тип.) |
94% |
| Входной ток (тип.) |
1.6 А (115 В AC), 0.8 А (230 В AC), 0.7 А (277 В AC) |
| Пусковой ток (тип.) |
Холодный старт 50 А (twidth=600 мкс; измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0.75 мА при 277 В AC |
| Время запуска |
1000 мс (115 В AC), 500 мс (230 В AC) |
| Макс. количество БП на автомате 16А |
4 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 В AC |
Диммирование и регулировка (для исполнения AB)
| Функция 3-в-1 диммирования |
1–10 В DC, PWM 10 В (100 Гц ~ 3 кГц), резистивное управление |
| Подключение диммирования |
Управление между DIM+ и DIM- |
| Ток источника диммирования |
100 мкА (тип.) |
| Предупреждение по подключению |
Не подключать DIM- к -V |
| Рекомендация по применению |
Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
| Диммирование резистором (синхронно N драйверов) |
10 кОм/N ~ 100 кОм/N |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) |
3.75 кВ AC |
| Испытательное напряжение (вход-FG) |
2 кВ AC |
| Испытательное напряжение (выход-FG) |
1.5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
Условия эксплуатации (Environment)
| Рабочая температура корпуса |
Tcase = -40 ~ +90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
10 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0.03%/°C (0 ~ 50°C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
ЭМС и безопасность (классификация/соответствие)
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384 (independent); GB19510.1; GB19510.14; J61347-1; J61347-2-13 (для A type); EAC TP TC 004; IP65 или IP67 |
| ЭМС — излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС — устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс Line-Earth 4 кВ, Line-Line 2 кВ); EAC TP TC 020 |
Механические данные и исполнение
| Габаритные размеры (Д×Ш×В) |
220 × 68 × 38.8 мм |
| Степень защиты оболочки |
IP65 (исполнение AB) |
| Подключение (тип B/AB, цветовая маркировка) |
AC/L — коричневый; AC/N — синий; FG — зелёный/жёлтый; +V — коричневый; -V — синий; DIM+ — фиолетовый; DIM- — розовый |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методики подключения LED модулей: см. раздел о способах питания LED модулей; устройство работает в режиме стабилизации тока для прямого питания светодиодов.
- При низких входных напряжениях может требоваться снижение мощности; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент конечного изделия; итоговый производитель должен повторно квалифицировать соответствие ЭМС на уровне конечной установки.
- Для выполнения требований актуального ErP для светильников драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Заявленный ресурс достигается при температуре корпуса (точка tc / TMP по DLC) порядка 80°C или ниже.
- При высоте эксплуатации выше 2000 м температурный дерейтинг: 3.5°C на 1000 м для безвентиляторных моделей; 5°C на 1000 м для моделей с вентилятором.
- Перед применением учитывать руководство пользователя и рекомендации по установке для обеспечения заявленной влагозащиты.
