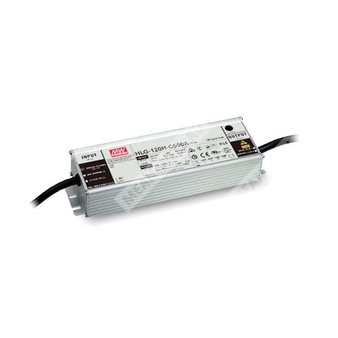

HLG-120H-C1050B - светодиодный драйвер постоянного тока 1050 мА для прямого питания светодиодных модулей от сети AC/DC.
Расшифровка партномера HLG-120H-C1050B
| HLG | Серия источников питания/LED драйверов |
| 120H | Номинальная мощность серии (класс 120H; для данной серии указано 150 Вт) |
| C | Режим выхода: постоянный ток (Constant Current Mode), высоковольтный выход |
| 1050 | Номинальный выходной ток: 1050 мА |
| B | Исполнение с диммированием «3 в 1» (1–10 V DC, 10 V PWM, резистор), степень защиты IP67 |
Назначение и область применения
Драйвер предназначен для питания светодиодов в режиме стабилизации тока (прямое подключение к светодиодной нагрузке).
Исполнение рассчитано на установки внутри помещений и на улице при соответствующем монтаже.
- Светодиодное уличное освещение
- Светодиодные рыболовные светильники
- Портовое освещение
- Архитектурная подсветка зданий
- Тепличное освещение
- Освещение промышленных/складских зон (bay lighting)
Ключевые особенности
- Выход в режиме постоянного тока
- Активная коррекция коэффициента мощности (PFC)
- Металлический корпус, конструкция Class I
- Степень защиты корпуса: IP67 (для типа B)
- Диммирование «3 в 1»: 1–10 V DC, 10 V PWM (100 Гц–3 кГц), резистор (между DIM+ и DIM-)
- Безвентиляторное исполнение
Электрические параметры — вход
| Диапазон входного напряжения | 90…305 VAC / 127…431 VDC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0.98 (115 VAC), PF ≥ 0.96 (230 VAC), PF ≥ 0.93 (277 VAC) при полной нагрузке |
| Коэффициент гармоник тока THD | < 20% (при нагрузке ≥ 50% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| Ток сети (тип.) | 1.6 A (115 VAC) / 0.8 A (230 VAC) / 0.7 A (277 VAC) |
| Пусковой ток (тип.) | Cold start 50 A (twidth = 600 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0.75 мА при 277 VAC |
| Время запуска | 1000 мс (115 VAC) / 500 мс (230 VAC) |
| Макс. количество БП на автомате 16 A | 4 шт. (тип B) / 6 шт. (тип C) при 230 VAC |
Электрические параметры — выход (модель HLG-120H-C1050)
| Номинальный выходной ток | 1050 мА |
| Допуск по току | ±5% |
| Пульсации тока | 8.0% макс. при номинальном токе |
| Номинальная мощность | 155.4 Вт |
| Диапазон выходного напряжения (область стабилизации тока) | 74…148 В |
| Диапазон регулировки выходного тока | 525…1050 мА |
| КПД (тип.) | 94% |
Диммирование (тип B: 3 в 1)
| Методы диммирования | 1–10 V DC; 10 V PWM; резистор |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника диммирования со стороны драйвера (тип.) | 100 мкА |
| Подключение | Регулирование выполняется между DIM+ и DIM- |
| Запрет соединений | Не подключать DIM- к -V |
Защиты
| Короткое замыкание | Ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 165…175 В; отключение выходного напряжения с автовосстановлением либо восстановление после переподключения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | I/P–O/P: 3.75 kVAC; I/P–FG: 2 kVAC; O/P–FG: 1.5 kVAC |
| Сопротивление изоляции | 100 МОм (I/P–O/P, I/P–FG, O/P–FG) / 500 VDC / 25°C / 70% RH |
Соответствие требованиям безопасности и ЭМС
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384 (independent); GB19510.1; GB19510.14; IP65 или IP67; J61347-1; J61347-2-13 (для типа A); EAC TP TC 004 |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсная помеха: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase: -40…+90°C |
| Максимальная температура корпуса | Tcase: +90°C |
| Рабочая влажность | 10…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0.03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X/Y/Z |
| MTBF | мин. 2456.4 тыс. ч (Telcordia SR-332); мин. 191.1 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктивные данные
| Габариты (Д×Ш×В) | 220×68×38.8 мм |
| Масса | 1.04 кг |
| Степень защиты корпуса | IP67 (исполнение B) |
Подключение (цветовая маркировка проводов, тип B)
| Вход AC/L | Коричневый |
| Вход AC/N | Синий |
| Защитное заземление FG | Зелёный/жёлтый |
| Выход +V | Коричневый |
| Выход -V | Синий |
| DIM+ | Фиолетовый |
| DIM- | Розовый |
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методика работы с нагрузкой: см. раздел о методах питания светодиодного модуля (работа в режиме постоянного тока).
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент в составе конечного изделия; производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для полной установки.
- Для выполнения требований актуального ErP для светильников драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типовая наработка на отказ свыше 62 000 часов достигается при температуре корпуса (точка tc / TMP по DLC) около 80°C или ниже.
- Для высоты эксплуатации более 2000 м: снижение допустимой температуры окружающей среды на 3.5°C на каждые 1000 м для безвентиляторных моделей (и 5°C/1000 м для моделей с вентилятором).
- Перед применением следует учитывать рекомендации по монтажу и обеспечению влагозащиты (см. руководство пользователя).
