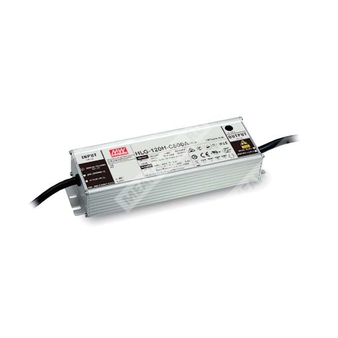

HLG-120H-C1400B - источник питания (драйвер) светодиодов постоянного тока 1400 мА для прямого питания LED-модулей.
Расшифровка партномера HLG-120H-C1400B
| HLG |
Серия LED-драйверов MEAN WELL (металлический корпус, промышленное исполнение) |
| 120H |
Номинальная мощность класса 120H (в документе серия указана как 150W) |
| C |
Режим стабилизации тока (Constant Current Mode), высоковольтный выход |
| 1400 |
Номинальный выходной ток 1400 мА |
| B |
Исполнение IP67 с функцией «3 в 1» диммирования (1–10 В DC / 10 В PWM / сопротивление) |
Назначение и область применения
- Уличное светодиодное освещение
- Светодиодные рыболовные лампы
- Светодиодное освещение портов/гаваней
- Архитектурная подсветка зданий
- Тепличное светодиодное освещение
- Светодиодное освещение промышленных зон (bay lighting)
Ключевые особенности
- Выход в режиме стабилизации тока
- Активная коррекция коэффициента мощности (PFC)
- Металлический корпус, конструктив Class I
- Степень защиты: IP67 (исполнение B)
- Работа при температуре корпуса до +90°C (естественное охлаждение)
- Диммирование «3 в 1» для B-типа: 1–10 В DC, 10 В PWM, сопротивление
Электрические параметры выхода (HLG-120H-C1400)
| Номинальный выходной ток |
1400 мА |
| Диапазон регулировки тока |
700 ~ 1400 мА |
| Область стабилизации тока (постоянный ток) |
54 ~ 108 В |
| Номинальная мощность |
151.2 Вт |
| Допуск по току |
±5% |
| Пульсации тока |
8.0% макс. при номинальном токе |
Диммирование (исполнение B / AB)
| Методы управления током |
1–10 В DC; 10 В PWM (100 Гц ~ 3 кГц); сопротивление между DIM+ и DIM- |
| Ток источника диммирования |
100 мкА (тип.) |
| Синхронное диммирование нескольких драйверов |
Резистор 10 кОм/N ~ 100 кОм/N (N = количество драйверов) |
| Важное подключение |
Не соединять «DIM-» с «-V» |
Электрические параметры входа
| Диапазон входного напряжения |
90 ~ 305 В AC; 127 ~ 431 В DC |
| Частота сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF≥0.98 / 115 В AC; PF≥0.96 / 230 В AC; PF≥0.93 / 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений |
< 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) |
93.5% |
| Входной ток (тип.) |
1.6 А / 115 В AC; 0.8 А / 230 В AC; 0.7 А / 277 В AC |
| Пусковой ток (тип.) |
COLD START 50 А (twidth = 600 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0.75 мА / 277 В AC |
| Время запуска |
1000 мс / 115 В AC; 500 мс / 230 В AC |
| Макс. количество БП на автомате 16 А |
4 шт. (тип B) / 6 шт. (тип C) при 230 В AC |
Защиты
| Короткое замыкание |
Ограничение тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
120 ~ 130 В |
| Поведение при перенапряжении |
Отключение выходного напряжения с автовосстановлением либо восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции
| Вход-выход |
3.75 кВ AC |
| Вход-защитное заземление |
2.0 кВ AC |
| Выход-защитное заземление |
1.5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
Электромагнитная совместимость и требования
| ЭМС, излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС, устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
Климатические и механические параметры
| Рабочая температура корпуса |
Tcase = -40 ~ +90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
10 ~ 95% RH без конденсации |
| Температура/влажность хранения |
-40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0.03%/°C (0 ~ 50°C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) |
2456.4 тыс. ч (мин., Telcordia SR-332); 191.1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Степень защиты (B-тип) |
IP67 |
| Габаритные размеры (Д×Ш×В) |
220 × 68 × 38.8 мм |
| Масса |
1.04 кг |
| Цветовая маркировка проводов (вход) |
FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий) |
| Цветовая маркировка проводов (выход) |
+V (коричневый), -V (синий) |
| Цветовая маркировка проводов диммирования (B-тип) |
DIM+ (фиолетовый), DIM- (розовый) |
Соответствие стандартам безопасности
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384 (independent); GB19510.1; GB19510.14; J61347-1; J61347-2-13 (для A-типа); EAC TP TC 004
Класс защиты: IP65 или IP67 (в зависимости от исполнения) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел о методе питания LED-модуля: устройство работает в режиме стабилизации тока и предназначено для прямого питания светодиодов.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Время запуска измеряется при первом «холодном» старте; операции включения/выключения могут приводить к увеличению времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; из-за влияния монтажа производитель конечного изделия должен повторно квалифицировать соответствие ЭМС на уровне всей установки.
- Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер допускается к применению только после выключателя, без постоянного подключения к сети.
- Типовой ресурс серии >62 000 ч при температуре корпуса (точка tc / TMP по DLC) около 80°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3.5°C на каждые 1000 м для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м.
- Перед применением следует руководствоваться руководством пользователя по установке и условиям обеспечения влагозащиты.
