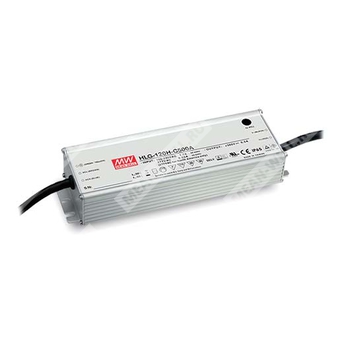

HLG-120H-C350A - AC/DC светодиодный драйвер постоянного тока для прямого питания LED-модулей.
Расшифровка партномера
HLG — серия LED-драйверов (металлический корпус, встроенная активная коррекция коэффициента мощности).
120H — серия на 150 Вт, высоковольтный вход до 305 В AC.
C — режим стабилизации тока (Constant Current Mode), высоковольтный выход.
350 — номинальный выходной ток 350 мА.
A — исполнение с IP65 и возможностью регулировки выходного тока встроенным потенциометром (Io ADJ).
Назначение и область применения
- Питание светодиодных систем в режиме постоянного тока (прямое подключение LED рекомендуется).
- Применения: уличное освещение, рыболовные лампы, портовое освещение, архитектурная подсветка, тепличное освещение, промышленное/складское освещение.
Ключевые особенности
- Выход в режиме постоянного тока.
- Металлический корпус, конструкция Class I.
- Встроенная активная PFC.
- Степень защиты: IP65 (для типа A).
- Безвентиляторное исполнение; работа при температуре корпуса до +90°C при свободной конвекции.
Параметры выхода (OUTPUT) — HLG-120H-C350A
| Номинальный выходной ток | 350 мА |
| Допуск по току | ±5% |
| Пульсации тока | 8,0% макс. при номинальном токе |
| Номинальная мощность | 150,5 Вт |
| Область стабилизации тока (диапазон выходного напряжения) | 215–430 В DC |
| Диапазон регулировки выходного тока (для типа A) | 175–350 мА (встроенный потенциометр) |
Параметры входа (INPUT) — HLG-120H-C350A
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥0,98 при 115 В AC; PF ≥0,96 при 230 В AC; PF ≥0,93 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 94% |
| Ток потребления (тип.) | 1,6 А при 115 В AC; 0,8 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) | Холодный старт 50 А (twidth=600 мкс, измерено при 50% Ipeak) при 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время запуска (Set up time) | 1000 мс при 115 В AC; 500 мс при 230 В AC |
| Макс. количество БП на автомате 16 А | 4 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Защиты (PROTECTION) — HLG-120H-C350A
| Короткое замыкание | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 475–495 В; отключение выходного напряжения с автовосстановлением либо восстановлением после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция (SAFETY & EMC) — HLG-120H-C350A
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384 independent; GB19510.1; GB19510.14; J61347-1; J61347-2-13 (для типа A); EAC TP TC 004; IP65/IP67 |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry (помехоустойчивость к импульсным перенапряжениям: Линия-Земля 4 кВ, Линия-Линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность (ENVIRONMENT) — HLG-120H-C350A
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 10–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | не менее 2456,4 тыс. ч (Telcordia SR-332); не менее 191,1 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Габариты (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,04 кг |
| Степень защиты | IP65 (тип A) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED-модуля: работа в режиме постоянного тока; см. раздел о способах питания LED-модуля.
- При низком входном напряжении может потребоваться снижение нагрузочной способности; ориентироваться на раздел статических характеристик.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного оборудования; итоговая ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей установки.
- Для соответствия требованиям актуального ErP для светильников данный драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Заявленный ресурс серии достижим при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 80°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации свыше 2000 м: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
- Перед применением учитывать рекомендации по монтажу и обеспечению влагозащиты согласно руководству пользователя (включая предосторожности по IP).
