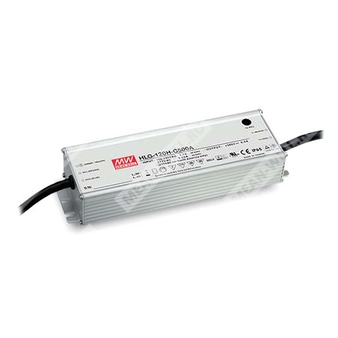

HLG-120H-C350B - AC/DC драйвер светодиодов постоянного тока 350 мА для прямого питания последовательных LED-цепей (константный ток, диммирование).
Расшифровка партномера HLG-120H-C350B
| HLG | Серия источников/драйверов MEAN WELL HLG |
| 120H | Номинальная мощность семейства: 150 W; исполнение «H» с входом до 305 VAC |
| C | Режим стабилизации тока (Constant Current Mode), высоковольтный выход |
| 350 | Номинальный выходной ток 350 мА |
| B | Исполнение с функцией диммирования «3 в 1» (1–10 VDC / 10 V PWM / резистор), IP67 |
Назначение и особенности
- Режим выхода: стабилизация тока для непосредственного питания LED.
- Корпус: металлический, конструкция Class I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP67 (исполнение B).
- Диммирование: 3 в 1 (для B/AB-Type): 1–10 VDC, 10 V PWM (100 Hz–3 kHz), резистивное.
- Охлаждение: без вентилятора, естественная конвекция.
Выходные параметры (HLG-120H-C350B)
| Номинальный выходной ток | 350 мА |
| Допуск выходного тока | ±5% |
| Пульсации тока | 8.0% max. при номинальном токе |
| Номинальная мощность | 150.5 W |
| Диапазон регулировки тока | 175 ~ 350 мА (регулируется для A/AB-Type через встроенный потенциометр; для B не указано) |
| Область стабилизации тока (диапазон выходного напряжения) | 215 ~ 430 V |
| Защита от перенапряжения (порог) | 475 ~ 495 V |
| Короткое замыкание | Ограничение тока (стабилизация тока), автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 VAC; 127 ~ 431 VDC |
| Частота сети | 47 ~ 63 Hz |
| Коэффициент мощности | PF≥0.98 при 115 VAC; PF≥0.96 при 230 VAC; PF≥0.93 при 277 VAC (при полной нагрузке) |
| Коэффициент гармоник | THD < 20% (при нагрузке ≥50% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| Эффективность (тип.) | 94% |
| Потребляемый ток сети (тип.) | 1.6 A / 115 VAC; 0.8 A / 230 VAC; 0.7 A / 277 VAC |
| Пусковой ток (тип.) | COLD START 50 A (twidth = 600 μs, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | <0.75 mA при 277 VAC |
| Время запуска | 1000 ms при 115 VAC; 500 ms при 230 VAC |
| Макс. количество блоков на автомате 16 A | 4 шт. (автомат типа B) / 6 шт. (автомат типа C) при 230 VAC |
Диммирование (исполнение B: 3 в 1)
| Методы управления | 1–10 VDC; 10 V PWM; резистивное (между DIM+ и DIM-) |
| Частота PWM | 100 Hz ~ 3 kHz |
| Ток источника по входу диммирования | 100 μA (тип.) |
| Требование по подключению | Не подключать DIM- к -V |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | I/P–O/P: 3.75 kVAC; I/P–FG: 2 kVAC; O/P–FG: 1.5 kVAC |
| Сопротивление изоляции | 100 MΩ / 500 VDC / 25°C / 70% RH (I/P–O/P, I/P–FG, O/P–FG) |
ЭМС (общие требования серии)
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсная перенапряженность: Линия–Земля 4 kV, Линия–Линия 2 kV; EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40 ~ +90°C |
| Макс. температура корпуса | +90°C |
| Рабочая влажность | 10 ~ 95% RH без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Hz, 5G, 12 min/1 cycle, суммарно 72 min по осям X, Y, Z |
| MTBF | мин. 2456.4K hrs (Telcordia SR-332); мин. 191.1K hrs (MIL-HDBK-217F, 25°C) |
Механические данные
| Габариты (Д×Ш×В) | 220 × 68 × 38.8 мм |
| Масса | 1.04 кг |
Степень защиты и исполнение
| Степень защиты | IP67 |
| Тип исполнения | B-Type (диммирование 3 в 1) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методики подключения LED-модуля: см. раздел «Способы питания LED-модуля» (работа в режиме стабилизации тока, прямое подключение к LED).
- При низких входных напряжениях может потребоваться снижение допустимой нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном включении; частые включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на установленной системе.
- Для выполнения требований актуального ErP по светильникам драйвер должен использоваться за выключателем, без постоянного подключения к сети.
- Заявленная типовая наработка обеспечивается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 80°C или ниже.
- Для высоты эксплуатации более 2000 м: ухудшение по температуре окружающей среды 3.5°C на каждые 1000 м для безвентиляторных моделей и 5°C на каждые 1000 м для моделей с вентилятором.
- Перед применением учитывать указания по монтажу и сохранению влагозащиты (IP) согласно руководству пользователя.
