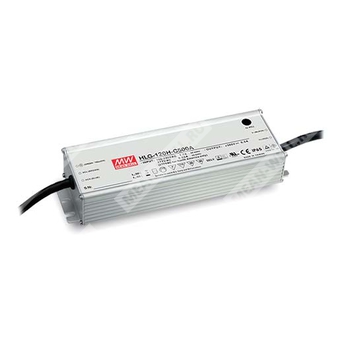

HLG-120H-C700A - светодиодный драйвер постоянного тока 700 мА для прямого питания LED-модулей в режиме стабилизации тока.
Расшифровка партномера
| HLG | Серия LED драйверов |
| 120H | Номинальная мощность серии 150 Вт; исполнение с входом до 305 В AC |
| C | Режим стабилизации тока (Constant Current Mode) |
| 700 | Номинальный выходной ток 700 мА |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром; класс защиты IP65 |
Назначение и функциональные особенности
- Выход в режиме стабилизации тока для прямого питания светодиодов.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, конструкция класса I.
- Степень защиты: IP65 (для исполнения A).
- Естественное охлаждение (без вентилятора).
Выходные параметры (HLG-120H-C700A)
| Номинальный выходной ток | 700 мА |
| Допуск по току | ±5% |
| Пульсации тока | 8,0% максимум при номинальном токе |
| Номинальная мощность | 150,5 Вт |
| Диапазон регулировки выходного тока | 350–700 мА (только для типов A/AB, встроенный потенциометр) |
| Диапазон напряжения в области стабилизации тока | 107–215 В |
Входные параметры
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | ≥0,98 при 115 В AC; ≥0,96 при 230 В AC; ≥0,93 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений тока | <20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 94% |
| Входной ток (тип.) | 1,6 А при 115 В AC; 0,8 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) | 50 А (длительность 600 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска | 1000 мс при 115 В AC; 500 мс при 230 В AC |
| Максимальное количество БП на автомате 16 А | 4 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Защиты
| Короткое замыкание | Ограничение тока в режиме стабилизации; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 240–260 В; отключение выходного напряжения с автovосстановлением или восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-корпус (FG): 2 кВ AC; выход-корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (вход-выход, вход-FG, выход-FG) при 500 В DC, 25°C, 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase: -40…+90°C |
| Максимальная температура корпуса | Tcase: +90°C |
| Рабочая влажность | 10–95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Наработка на отказ (миним.) | 2456,4 тыс. часов (Telcordia SR-332); 191,1 тыс. часов (MIL-HDBK-217F, 25°C) |
Соответствие стандартам
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13, BS EN/EN62384 (независимый),
GB19510.1, GB19510.14, J61347-1, J61347-2-13 (только для типа A), EAC TP TC 004; IP65 или IP67
|
| ЭМС излучение |
BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020
|
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень для лёгкой промышленности);
помехоустойчивость к импульсным перенапряжениям: Линия-Земля 4 кВ, Линия-Линия 2 кВ; EAC TP TC 020
|
Механические параметры и подключение
| Габариты (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,04 кг |
| Степень защиты | IP65 (исполнение A) |
| Подключение входа | FG (зелёно-жёлтый), AC/L (коричневый), AC/N (синий) |
| Подключение выхода | +V (коричневый), -V (синий) |
| Регулировка | Потенциометр Io ADJ. (для типа A) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Методика питания LED-модуля: устройство работает в режиме постоянного тока и предназначено для прямого подключения к светодиодам.
- При низких входных напряжениях может требоваться снижение допустимой нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измерено при первом холодном включении; циклы включения/выключения могут приводить к увеличению времени запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования; производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для полной установки.
- Для выполнения требований актуального ErP по светильникам данный LED драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типовая ожидаемая долговечность более 62000 часов достигается при температуре корпуса (точка tc/TMP) порядка 80°C или ниже.
- При высотах более 2000 м: снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м (для моделей без вентилятора).
- По применению и условиям обеспечения водозащиты требуется следовать руководству пользователя перед эксплуатацией.
