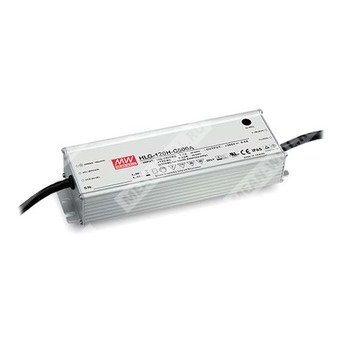

HLG-120H-C700B - герметичный AC/DC драйвер светодиодов постоянного тока 700 мА для прямого питания LED модулей.
Расшифровка партномера
| HLG | Серия источников питания/драйверов MEAN WELL HLG |
| 120H | Номинальная мощность семейства: 150 Вт; исполнение «H» (высокий вход до 305 VAC) |
| C | Режим стабилизации: постоянный ток (Constant Current Mode) |
| 700 | Номинальный выходной ток: 700 мА |
| B | Исполнение с 3‑в‑1 диммированием; класс защиты корпуса IP67 |
Назначение и область применения
- Стабилизированный источник тока для прямого питания светодиодных модулей в режиме постоянного тока.
- Типовые применения: уличное LED освещение, рыболовные лампы, портовое освещение, архитектурная подсветка, тепличное освещение, освещение складских/производственных зон.
Ключевые особенности
- Выход в режиме постоянного тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, конструкция Class I.
- Степень защиты: IP67 (для исполнения B).
- Диммирование 3‑в‑1: 1–10 В, ШИМ 10 В, сопротивлением (между DIM+ и DIM-).
- Естественное охлаждение (без вентилятора); допустимая температура корпуса до +90°C.
Выходные параметры (HLG-120H-C700)
| Номинальный выходной ток | 700 мА |
| Допуск по току | ±5% |
| Пульсации тока | 8,0% максимум при номинальном токе |
| Номинальная мощность | 150,5 Вт |
| Диапазон стабилизации (область постоянного тока) | 107–215 В |
| Диапазон регулировки выходного тока | 350–700 мА |
Диммирование (исполнение B, 3‑в‑1)
| Методы управления | 1–10 В DC; ШИМ 10 В; сопротивлением |
| Частота ШИМ | 100 Гц – 3 кГц |
| Ток, выдаваемый в цепь диммирования | 100 мкА (тип.) |
| Подключение | Управление между DIM+ и DIM- |
| Ограничение подключения | Не подключать DIM- к -V |
| Диммирование сопротивлением (синхронно на N драйверов) | 10 кОм/N – 100 кОм/N |
Входные параметры
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,93 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока | THD < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) | 94% |
| Входной ток (тип.) | 1,6 А при 115 В AC; 0,8 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) | 50 А (cold start, twidth = 600 мкс, измерено при 50% Ipeak) при 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время запуска | 1000 мс при 115 В AC; 500 мс при 230 В AC |
| Макс. количество БП на автомате 16 А | 4 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Защиты
| Короткое замыкание | Ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 240–260 В; отключение выходного напряжения с автовосстановлением или восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC (вход–выход, вход–FG, выход–FG), 25°C, 70% RH |
ЭМС
| Помехоэмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547; уровень light industry; грозозащита: линия–земля 4 кВ, линия–линия 2 кВ; EAC TP TC 020 |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | -40…+90°C (по Tcase) |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 10–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
Надежность
| MTBF | 2456,4 тыс. часов минимум (Telcordia SR-332); 191,1 тыс. часов минимум (MIL-HDBK-217F, 25°C) |
Конструктивные и механические данные
| Корпус | Металлический, Class I |
| Степень защиты | IP67 (исполнение B) |
| Габаритные размеры (Д×Ш×В) | 220×68×38,8 мм |
| Масса | 1,04 кг |
Подключение и проводники (исполнение B)
| Вход AC | AC/L (коричневый), AC/N (синий), FG (зелено/желтый) |
| Выход DC | +V (коричневый), -V (синий) |
| Диммирование | DIM+ (фиолетовый), DIM- (розовый) |
| Длина проводов | 300 ± 20 мм (вход/выход/диммирование по чертежу) |
| Сечение/тип кабеля | SJOW 17AWG×3C / H05RN-F 3×1,0 мм² (вход); SJOW 17AWG×3C / H05RN-F 3×1,0 мм² (выход+диммирование) |
Стандарты безопасности
| Соответствие |
UL8750; CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384 (independent);
GB19510.1; GB19510.14; J61347-1; J61347-2-13 (для A-типа); EAC TP TC 004; IP65 или IP67
|
Примечания
- Если параметр не оговорен отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED модулей приведена в разделе о способах драйва; устройство работает в режиме постоянного тока для прямого питания LED.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измеряется при первом холодном включении; повторные включения/выключения могут увеличить время запуска.
- Источник рассматривается как компонент конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтверждать соответствие по ЭМС для всей установки.
- Для выполнения требований актуального ErP для светильников данный драйвер должен применяться после выключателя и не должен быть постоянно подключен к сети.
- Типовой ресурс > 62000 часов достигается при температуре корпуса (точка tc/TMP) порядка 80°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5°C на 1000 м для моделей без вентилятора при высоте более 2000 м.
- Перед применением учитывать указания по монтажу и обеспечению влагозащиты из руководства пользователя.
