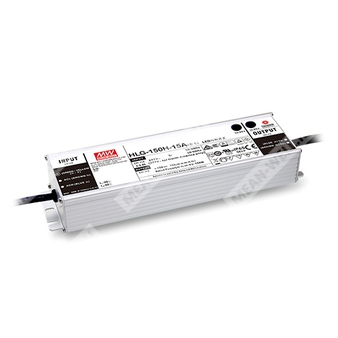

HLG-150H-12B - AC/DC светодиодный драйвер 150 Вт с режимами постоянного напряжения и ограничением тока, с диммингом.
Расшифровка партномера
- HLG — серия LED-драйверов (комбинированный режим постоянного напряжения + постоянного тока).
- 150H — номинальная мощность 150 Вт, металлический корпус, исполнение для тяжелых условий.
- 12 — номинальное выходное напряжение 12 В DC.
- B — исполнение с классом защиты IP67 и функцией димминга «3 в 1» (1–10 В DC, 10 В PWM, сопротивление).
Назначение и принцип работы
HLG-150H-12B — импульсный источник питания для светодиодных нагрузок, реализующий двойной режим:
постоянное напряжение на выходе с переходом в режим стабилизации/ограничения тока в области постоянного тока.
Предназначен для внутреннего и наружного применения благодаря металлическому корпусу и степени защиты IP.
Ключевые особенности
- Комбинированный режим: постоянное напряжение + постоянный ток (ограничение).
- Металлический корпус, конструкция класса I (с защитным заземлением FG).
- Степень защиты корпуса: IP67 (для типа B).
- Димминг «3 в 1» для типа B: 1–10 В DC, 10 В PWM (100 Гц…3 кГц), резистивное управление.
- Естественное охлаждение (без вентилятора), широкий температурный диапазон по температуре корпуса.
Выходные параметры (Output) для HLG-150H-12
| Номинальное выходное напряжение |
12 В DC |
| Область постоянного тока |
6…12 В |
| Номинальный ток |
12,5 А |
| Номинальная мощность |
150 Вт |
| Пульсации и шум (макс.) |
150 мВ пик‑пик |
| Диапазон регулировки выходного напряжения |
10,8…13,5 В (регулировка доступна только для типов A/AB) |
| Диапазон регулировки выходного тока |
7,5…12,5 А (регулировка доступна только для типов A/AB) |
| Допуск выходного напряжения |
±2,5% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
| Время запуска / нарастания |
1000 мс / 200 мс (115 В AC); 500 мс / 200 мс (230 В AC) |
| Время удержания (тип.) |
16 мс (115/230 В AC) |
Входные параметры (Input)
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 (115 В AC); PF≥0,95 (230 В AC); PF≥0,92 (277 В AC) при полной нагрузке |
| КПД (тип.) |
91,5% |
| Потребляемый ток AC (тип.) |
1,7 А (115 В AC); 0,75 А (230 В AC); 0,7 А (277 В AC) |
| Пусковой ток (тип.) |
65 А (длительность 425 мкс при 50% Iпик) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Суммарные гармонические искажения |
THD<20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Макс. количество БП на автомате 16 А |
4 шт. (автомат типа B) / 7 шт. (автомат типа C) при 230 В AC |
Диммирование (для типа B)
| Методы диммирования «3 в 1» |
1…10 В DC, 10 В PWM, резистивное |
| Диапазон частоты PWM |
100 Гц…3 кГц |
| Рекомендуемое подключение |
Рекомендуется прямое подключение к LED-нагрузке; не предназначен для работы с дополнительными драйверами |
| Ток источника диммирования (тип.) |
100 мкА |
| Важное требование по подключению |
Не подключать DIM- к -V |
| Резистивное управление (для синхронного диммирования N драйверов) |
10 кОм/N … 100 кОм/N |
Защиты (Protection)
| Перегрузка по току |
95…108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
14…17 В; отключение выходного напряжения с автовосстановлением или восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электробезопасность и изоляция
| Испытательное напряжение (вход‑выход) |
3,75 кВ AC |
| Испытательное напряжение (вход‑корпус/FG) |
2 кВ AC |
| Испытательное напряжение (выход‑корпус/FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход‑выход, вход‑FG, выход‑FG) / 500 В DC / 25°C / 70% RH |
ЭМС (нормативные соответствия)
| ЭМС излучение |
Соответствует BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000‑3‑2 Class C (при нагрузке ≥60%),
BS EN/EN61000‑3‑3, GB/T 17743, GB17625.1 (кроме D‑типа), EAC TP TC 020, KSC 9815 (кроме D‑типа)
|
| ЭМС устойчивость |
Соответствует BS EN/EN61000‑4‑2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024;
уровень light industry (импульсные перенапряжения: Линия‑Земля 4 кВ, Линия‑Линия 2 кВ),
EAC TP TC 020, KSC 9547 (кроме D‑типа)
|
Условия эксплуатации (Environment)
| Температура корпуса (рабочая) |
Tcase: −40…+90°C |
| Максимальная температура корпуса |
Tcase: +90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
Конструкция и исполнение
| Степень защиты |
IP67 (тип B) |
| Габаритные размеры |
228×68×38,8 мм |
| Масса |
1,15 кг |
| Длина выводов |
300±20 мм (вход/выход) |
Интерфейсы и проводники (тип B)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (красный), −V (чёрный).
- Диммирование: DIM+ (фиолетовый), DIM− (розовый).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12", с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Методики подключения нагрузки: см. раздел о методах управления светодиодным модулем.
- При низком входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличить время запуска.
- Источник рассматривается как компонент в составе конечного изделия; производитель конечного изделия должен повторно квалифицировать ЭМС для полной установки.
- Для выполнения требований актуальных норм ErP для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление выполняется повторным включением питания AC.
- Дерейтинг по температуре окружающей среды: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Перед применением следует учитывать указания по монтажу и обеспечению водозащиты; см. руководство пользователя.
- Для типов A/AB требуется учитывать встроенное применение для соответствия применению Type HL.
- Изделия, поставляемые в регионы Америки, могут иметь только маркировки UL, CE и UKCA.
