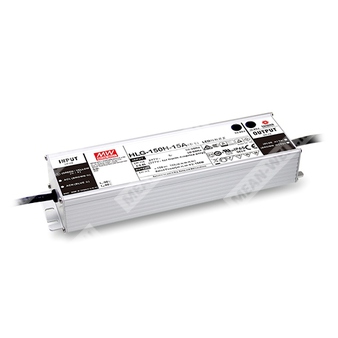

HLG-150H-36AB - светодиодный AC/DC драйвер 150 Вт с режимами стабилизации напряжения и тока и функцией диммирования.
Расшифровка партномера
| HLG | Серия LED-драйверов (AC/DC) для светодиодных систем |
| 150H | Номинальная мощность серии 150 Вт, исполнение «H» (металлический корпус) |
| 36 | Номинальное выходное напряжение 36 В |
| AB | Степень защиты IP65; наличие встроенной подстройки выходных параметров и «3 в 1» диммирования (1–10 В, ШИМ 10 В, сопротивление) |
Назначение и принцип работы
HLG-150H-36AB — источник питания для светодиодных нагрузок с двухрежимной характеристикой постоянное напряжение + ограничение/стабилизация тока.
Работает как в области стабилизации напряжения (CV), так и в области стабилизации тока (CC) в пределах заданного «региона постоянного тока».
Корпус металлический, исполнение Class I (с защитным заземлением FG). Предназначен для внутреннего и наружного применения.
Ключевые характеристики (для модели 36 В)
| Номинальная мощность | 151,2 Вт |
| Номинальное выходное напряжение | 36 В |
| Номинальный ток | 4,2 А |
| Диапазон выходного напряжения (подстройка) | 33–40 В (подстройка доступна для типа A/AB через встроенный потенциометр) |
| Диапазон тока (подстройка) | 2,5–4,2 А (подстройка доступна для типа A/AB через встроенный потенциометр) |
| Область постоянного тока | 18–36 В |
| Пульсации и шум | 200 мВп-п (макс.) |
| КПД (тип.) | 93,5% |
| Степень защиты оболочки | IP65 |
Выходные параметры (OUTPUT)
| Модель | HLG-150H-36 (применимо к исполнению AB по электрическим параметрам) |
| Номинальное напряжение | 36 В |
| Номинальный ток | 4,2 А |
| Номинальная мощность | 151,2 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Подстройка напряжения | 33–40 В (для A/AB через встроенный потенциометр) |
| Подстройка тока | 2,5–4,2 А (для A/AB через встроенный потенциометр) |
| Допуск по выходному напряжению | ±1,0% (включает установочную погрешность, стабилизацию по сети и по нагрузке) |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время запуска/нарастания | 500 мс / 200 мс (тип., при 230 VAC) |
| Время удержания (тип.) | 16 мс (115 VAC и 230 VAC) |
| Область стабилизации тока | 18–36 В |
Входные параметры (INPUT)
| Диапазон входного напряжения | 90–305 VAC (127–431 VDC) |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,92 / 277 VAC (при полной нагрузке) |
| Коэффициент гармонических искажений | THD < 20% (при нагрузке ≥ 60% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| Потребляемый ток (тип.) | 1,7 А / 115 VAC; 0,75 А / 230 VAC; 0,7 А / 277 VAC |
| Пусковой ток (тип.) | 65 А (холодный старт; twidth=425 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 VAC |
| Макс. число БП на автомате 16 А | 4 шт. (тип B) / 7 шт. (тип C) при 230 VAC |
Диммирование (для типа AB: «3 в 1»)
Регулировка уровня выходного тока выполняется между DIM+ и DIM- одним из способов:
- аналоговый сигнал 1–10 В DC;
- ШИМ 10 В, частота 100 Гц – 3 кГц;
- внешнее сопротивление.
Требование подключения: не соединять DIM- с -V.
Ток источника диммирования от драйвера: 100 мкА (тип.).
Для синхронного диммирования нескольких драйверов используется сопротивление 10 кОм/N … 100 кОм/N, где N — количество драйверов.
Защиты (PROTECTION)
| Перегрузка по току | 95–108%; ограничение тока, автоматическое восстановление после устранения причины |
| Короткое замыкание | Ограничение тока, автоматическое восстановление после устранения причины |
| Перенапряжение на выходе | 41–46 В; отключение выходного напряжения с автовосстановлением или восстановлением после переподключения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм / 500 VDC / 25°C / 70% RH |
Условия эксплуатации и конструктив (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса (Tcase) | -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Габариты | 228 × 68 × 38,8 мм |
| Масса | 1,15 кг |
| Степень защиты оболочки (для AB) | IP65 |
| Класс исполнения | Class I (наличие FG) |
Подключение (проводники/цветовая маркировка)
| Вход AC | AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый) |
| Выход DC | +V (красный), -V (чёрный) |
| Диммирование (тип AB) | DIM+ (фиолетовый), DIM- (розовый) |
Стандарты безопасности и ЭМС (SAFETY & EMC)
| Безопасность |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13; IP65 или IP67;
J61347-1, J61347-2-13 (кроме D-типа); EAC TP TC 004; KC61347-1, KC61347-2-13 (кроме D-типа) и др.
|
| ЭМС (излучение) |
BS EN/EN55015, BS EN/EN55032 (CISPR32) класс B; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%);
BS EN/EN61000-3-3; GB/T 17743; GB17625.1 (кроме D-типа); EAC TP TC 020; KSC 9815 (кроме D-типа)
|
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; промышленный «light industry» уровень;
грозоимпульсная устойчивость: Линия–Земля 4 кВ, Линия–Линия 2 кВ; EAC TP TC 020; KSC 9547 (кроме D-типа)
|
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, стабилизацию по сети и по нагрузке.
- Методики питания LED-модуля — см. раздел по методам драйва LED-модуля (область CC/CV).
- При пониженном входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей установки.
- Для выполнения требований актуальных норм ErP для светильников драйвер должен применяться после выключателя и не должен быть постоянно подключён к сети.
- При срабатывании защиты от перегрева на малой нагрузке/без нагрузки восстановление выполняется повторной подачей питания AC.
- Дерейтинг по температуре окружающей среды для высот более 2000 м: 3,5°C/1000 м (модели без вентилятора) и 5°C/1000 м (модели с вентилятором).
- Перед применением учитывать указания по установке и обеспечению влагозащиты согласно руководству пользователя.
- Для типа A/AB при встраивании учитывать требования для применения Type HL.
- Продукция, поставляемая в регионы Америк, может иметь только логотипы UL, CE и UKCA; по деталям обращаться к поставщику MEAN WELL.
