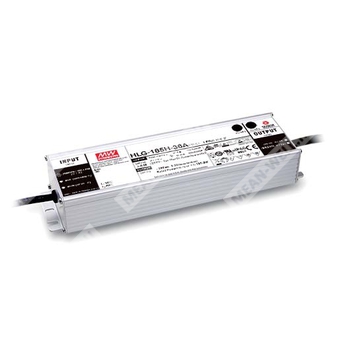

HLG-185H-42 - AC/DC светодиодный драйвер постоянного напряжения с режимом ограничения тока (CV+CC) мощностью 185 Вт для питания LED нагрузок.
Расшифровка партномера
HLG — серия светодиодных источников питания (LED driver) MEAN WELL.
185H — номинальный класс мощности 185 Вт, исполнение в металлическом корпусе (класс I).
42 — номинальное выходное напряжение 42 В DC (модель HLG-185H-42).
Назначение и принцип работы
HLG-185H-42 предназначен для питания светодиодных модулей и систем освещения. Драйвер поддерживает двойной режим:
постоянное напряжение и постоянный ток (ограничение) — работа возможна как в режиме CV (обычно с дополнительным DC/DC драйвером), так и в режиме прямого питания LED в зоне CC.
Ключевые особенности
- Выход: режим постоянного напряжения + режим ограничения тока.
- Металлический корпус, конструкция класса I (с защитным заземлением FG).
- Степень защиты: IP67 или IP65 в зависимости от исполнения (тип Blank/B/D — IP67; тип A/AB — IP65).
- Пассивное охлаждение (без вентилятора), работа при высокой температуре корпуса.
- Доступны варианты с регулировкой выходных параметров (для A/AB-типа — встроенные потенциометры); доступно 3-в-1 диммирование (для B/AB-типа).
Исполнения и степень защиты IP
Партномер HLG-185H-42 в документе приведён как модель серии. Конкретный IP-класс определяется суффиксом типа исполнения:
| Тип исполнения |
Степень защиты IP |
Функциональные особенности |
| Blank |
IP67 |
Ток и напряжение выхода фиксированные |
| A |
IP65 |
Ток и напряжение регулируемые встроенным потенциометром |
| B |
IP67 |
Диммирование 3-в-1 (1–10 В DC, 10 В PWM, сопротивление) |
| AB |
IP65 |
Регулировка потенциометром + диммирование 3-в-1 |
| D |
IP67 |
Таймерное диммирование (по запросу) |
Для точного указания IP по конкретному изделию требуется полный партномер с суффиксом типа (например, HLG-185H-42A, HLG-185H-42B и т.п.).
Электрические параметры выхода (модель HLG-185H-42)
| Параметр |
Значение |
| Номинальное выходное напряжение DC |
42 В |
| Номинальный выходной ток |
4,4 А |
| Номинальная мощность |
184,8 Вт |
| Пульсации и шум (макс.) |
200 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
38–46 В (только для A/AB-типа, встроенный потенциометр) |
| Диапазон регулировки выходного тока |
2,2–4,4 А (только для A/AB-типа, встроенный потенциометр) |
| Область постоянного тока (ограничение тока) |
21–42 В |
| Допуск выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время запуска/нарастания (прим.) |
1000 мс, 200 мс при 115 В AC; 500 мс, 200 мс при 230 В AC |
| Время удержания (тип.) |
16 мс при 115 В AC; 16 мс при 230 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90–305 В AC; 127–431 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) |
93,5% |
| Входной ток AC (тип.) |
1,8 А при 115 В AC; 0,8 А при 230 В AC; 0,7 А при 277 В AC |
| Пусковой ток (тип.) |
65 А (ширина импульса 445 мкс, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Суммарные гармонические искажения |
THD < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
Защиты и допустимые режимы
| Параметр |
Значение |
| Защита от перегрузки по току |
95–108%; ограничение тока, авто-восстановление после устранения неисправности |
| Короткое замыкание |
Ограничение тока, авто-восстановление после устранения неисправности |
| Перенапряжение (защита) |
47–53 В; отключение выходного напряжения с авто-восстановлением или восстановление после переподключения питания |
| Перегрев |
Отключение выходного напряжения, авто-восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–FG, выход–FG: 100 МОм при 500 В DC, 25°C, 70% RH |
ЭМС и нормативы (перечень соответствий)
| Раздел |
Соответствие |
| ЭМС излучение |
BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1 (кроме D-типа); EAC TP TC 020; KSC 9815 (кроме D-типа) |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень «light industry» (грозоимпульс: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020; KSC 9547 (кроме D-типа) |
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13; AS/NZS 61347-1 и AS/NZS 61347-2-13 (кроме AB-типа); GB19510.1, GB19510.14 (кроме D-типа); J61347-1, J61347-2-13 (кроме D-типа); EAC TP TC 004; KC61347-1, KC61347-2-13 (кроме D-типа); IP65 или IP67 |
Окружающая среда и надёжность
| Параметр |
Значение |
| Температура корпуса (рабочая) |
Tcase = -40…+90°C |
| Максимальная температура корпуса |
Tcase = +90°C |
| Рабочая влажность |
20…95% RH без конденсации |
| Хранение (температура, влажность) |
-40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) |
мин. 2 184,8 тыс. ч (Telcordia SR-332); мин. 197,3 тыс. ч (MIL-HDBK-217F, 25°C) |
| Максимальное число БП на автомате 16 А |
4 шт. (тип B) / 7 шт. (тип C) при 230 В AC |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры (Д×Ш×В) |
228×68×38,8 мм |
| Масса |
1,15 кг |
| Упаковка |
12 шт.; 14,8 кг; 0,8 cu.ft |
Подключение и функциональные интерфейсы (для вариантов с диммированием)
- Проводники входа: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый).
- Проводники выхода: +V (красный), -V (чёрный).
- Для B/AB-типа: DIM+ (фиолетовый), DIM- (розовый), диммирование 3-в-1: 1–10 В DC, 10 В PWM (100 Гц…3 кГц) или резистор.
- Ток источника диммирования со стороны драйвера: 100 мкА (тип.).
- Требование: не подключать DIM- к -V.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск: включает погрешность установки, стабилизацию по сети и по нагрузке.
- Методики питания LED нагрузки: см. раздел о режимах питания LED-модуля.
- При низких входных напряжениях требуется снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент для работы в составе конечного изделия; итоговая ЭМС зависит от монтажа, производитель конечного оборудования должен повторно подтвердить соответствие по ЭМС для полной установки.
- Для выполнения требований актуальной директивы ErP для светильников данный LED-драйвер допускается применять только после выключателя (без постоянного подключения к сети).
- При срабатывании защиты от перегрева на малой/нулевой нагрузке восстановление выполняется переподключением входного AC питания.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5°C на 1000 м для безвентиляторных моделей; 5°C на 1000 м для моделей с вентилятором.
- Для требований по установке и сохранения влагозащиты IP необходимо руководствоваться руководством пользователя.
- Для A/AB-типа необходимо учитывать встроенное применение для соответствия требованиям применения Type HL.
- Изделия из регионов Америки могут иметь только маркировки UL, CE и UKCA (уточняется у MEAN WELL).
