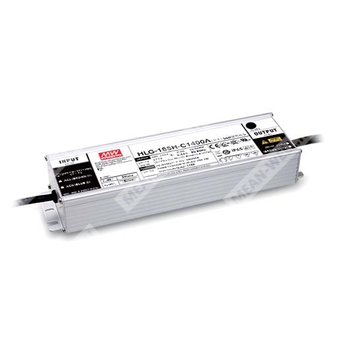

HLG-185H-C1050B - светодиодный источник питания (драйвер) постоянного тока 1050 мА для прямого питания LED-модулей.
Расшифровка партномера HLG-185H-C1050B
- HLG — серия источников питания для светодиодного освещения.
- 185H — семейство на номинальную мощность порядка 185/200 Вт; исполнение «H» для расширенного входного диапазона до 305 VAC.
- C — выход в режиме стабилизации тока (Constant Current).
- 1050 — номинальный выходной ток 1050 мА.
- B — исполнение с функцией 3-в-1 диммирования (1–10 VDC / 10V PWM / сопротивление) и степенью защиты IP67.
Назначение и основные особенности
- Выход: стабилизация тока для прямого питания светодиодов; работа в области постоянного тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, исполнение Class I.
- Применение: уличное LED-освещение, архитектурная подсветка, промышленное/портовое/рыбацкое освещение, high-bay.
Выходные параметры (модель HLG-185H-C1050)
| Номинальный выходной ток |
1050 мА |
| Номинальная мощность |
199,5 Вт |
| Область стабилизации тока (диапазон выходного напряжения) |
95 ~ 190 В |
| Диапазон регулировки выходного тока |
525 ~ 1050 мА |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск по току |
±5% |
Функции диммирования (исполнение B)
| Тип диммирования |
3-в-1: 1~10 VDC, 10V PWM, сопротивление между DIM+ и DIM- |
| Частота PWM |
100 Гц ~ 3 кГц |
| Ток источника диммирования со стороны драйвера |
100 мкА (тип.) |
| Зависимость уровня тока от управляющего напряжения |
1…10 В соответствует приблизительно 10…100% выходного тока |
| Диммирование сопротивлением |
ориентировочно 10 кОм/N…100 кОм/N (N — число драйверов при синхронном диммировании) |
Ограничение подключения: не подключать DIM- к -V.
Примечание по 0% яркости: для выключения до 0% рекомендуется использовать коммутацию (выключатель/реле) по входу сети.
Входные электрические параметры
| Диапазон входного напряжения |
90 ~ 305 VAC; 127 ~ 431 VDC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF ≥ 0,98 / 115 VAC или PF ≥ 0,96 / 230 VAC или PF ≥ 0,93 / 277 VAC при полной нагрузке |
| Коэффициент гармонических искажений тока |
THD < 20% при ≥50% нагрузки (115/230 VAC) или при ≥75% нагрузки (277 VAC) |
| КПД (тип.) |
94% |
| Потребляемый ток сети (тип.) |
2 А / 115 VAC; 1 А / 230 VAC; 0,85 А / 277 VAC |
| Время запуска |
1000 мс / 115 VAC; 500 мс / 230 VAC |
| Пусковой ток (тип.) |
55 А (twidth = 900 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 VAC |
Защиты
| Короткое замыкание |
ограничение тока в режиме стабилизации; автовосстановление после устранения неисправности |
| Перенапряжение на выходе |
отключение выходного напряжения с автовосстановлением или восстановлением после переподключения питания |
| Температурная защита |
отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электробезопасность и электромагнитная совместимость
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384 (independent); GB19510.1; GB19510.14; J61347-1; J61347-2-13 (для A-типа); EAC TP TC 004 |
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень тяжёлой промышленности (импульсные помехи: Линия-Земля 4 кВ, Линия-Линия 2 кВ); EAC TP TC 020 |
| Испытательное напряжение изоляции |
Вход-Выход: 3,75 кВ AC; Вход-FG: 2 кВ AC; Выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход-Выход, Вход-FG, Выход-FG: 100 МОм / 500 VDC / 25°C / 70% RH |
Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) |
-40 ~ +90 °C (см. кривую снижения мощности) |
| Максимальная температура корпуса (Tcase) |
+90 °C |
| Рабочая влажность |
10 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF |
2458,6 тыс. ч (мин.), Telcordia SR-332; 191,9 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Конструктивное исполнение, подключение, степень защиты
| Степень защиты оболочки |
IP67 (исполнение B) |
| Габаритные размеры (Д×Ш×В) |
228 × 68 × 38,8 мм |
| Масса |
1,15 кг |
| Класс исполнения |
Class I |
| Проводники (типовые обозначения) |
AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый), +V (коричневый), -V (синий), DIM+ (фиолетовый), DIM- (розовый) |
| Механическое крепление |
4 монтажных отверстия Ø4,2 мм (по чертежу корпуса Case No. 994D) |
Ограничения по автоматам защиты (по пусковым токам)
| Макс. число БП на автомат 16 А при 230 VAC |
2 шт. (тип B) / 3 шт. (тип C) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Для выбора режима питания светодиодного модуля следует руководствоваться разделом о методах драйва LED-модуля.
- При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС конечного изделия должна быть повторно подтверждена на уровне всей установки.
- Для выполнения требований актуальных ErP для светильников драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Заявленный ресурс > 62000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Для высот эксплуатации выше 2000 м: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для бесвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства по монтажу, включая рекомендации по реализации влагозащиты (IP) и подключению.
