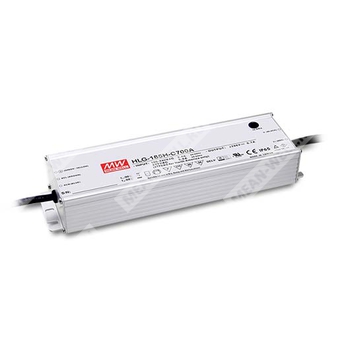

HLG-185H-C1400B - источник питания (драйвер) для светодиодных модулей с выходом постоянного тока и поддержкой аналогового/ШИМ/резистивного диммирования.
Расшифровка партномера
- HLG — серия LED-драйверов MEAN WELL.
- 185H — семейство на номинальную мощность 200 Вт, исполнение для широкого диапазона входного напряжения до 305 В AC.
- C — режим стабилизации тока (Constant Current), высоковольтный выход.
- 1400 — номинальный выходной ток 1400 мА.
- B — исполнение с функцией диммирования «3 в 1»; степень защиты корпуса IP67.
Назначение и область применения
HLG-185H-C1400B предназначен для прямого питания светодиодных сборок/модулей в режиме стабилизации тока. Корпус металлический, исполнение для эксплуатации в помещении и на открытом воздухе при свободной конвекции.
- Светодиодное уличное освещение
- Светодиодные рыболовные лампы
- Светодиодное освещение гаваней
- Архитектурная подсветка
- Светодиодное освещение high-bay
Ключевые особенности
- Выход постоянного тока (CC)
- Встроенная активная коррекция коэффициента мощности (PFC)
- Исполнение IP67
- Диммирование 3-в-1: 1–10 В DC, 10 В PWM, сопротивление
- Работа в диапазоне температур корпуса до +90 °C (при соблюдении дерейтинга)
Электрические параметры — Выход (модель HLG-185H-C1400)
| Номинальный выходной ток |
1400 мА |
| Номинальная мощность |
200,2 Вт |
| Диапазон стабилизации (область постоянного тока) |
71 ~ 143 В |
| Диапазон регулировки выходного тока |
700 ~ 1400 мА |
| Допуск по току |
±5% |
| Пульсации тока |
не более 5,0% при номинальном токе |
Электрические параметры — Вход
| Диапазон входного напряжения |
90 ~ 305 В AC / 127 ~ 431 В DC |
| Частота входной сети |
47 ~ 63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 В AC или PF ≥ 0,96 при 230 В AC или PF ≥ 0,93 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока |
< 20% при нагрузке ≥ 50% (115/230 В AC) или при нагрузке ≥ 75% (277 В AC) |
| КПД (тип.) |
94% |
| Потребляемый ток сети (тип.) |
2 А (115 В AC) / 1 А (230 В AC) / 0,85 А (277 В AC) |
| Пусковой ток (тип.) |
55 А (twidth=900 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Время запуска |
1000 мс при 115 В AC; 500 мс при 230 В AC |
Диммирование (исполнение B)
| Методы управления |
1 ~ 10 В DC; 10 В PWM (100 Гц ~ 3 кГц); сопротивление |
| Ток, предоставляемый источником для цепи диммирования (тип.) |
100 мкА |
| Требование подключения |
Не подключать DIM- к -V |
| Рекомендация по применению |
Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Защиты
| Короткое замыкание |
Ограничение тока в режиме постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
160 ~ 170 В: отключение выходного напряжения с автовосстановлением либо восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электробезопасность и ЭМС
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384 (independent);
GB19510.1; GB19510.14; IP65 или IP67; J61347-1; J61347-2-13 (для A-типа); EAC TP TC 004
|
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020
|
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень для тяжелой промышленности
(грозовой импульс: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020
|
| Испытательное напряжение изоляции |
I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции |
I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации и конструктивные параметры
| Степень защиты корпуса |
IP67 (исполнение B) |
| Рабочая температура корпуса |
Tcase = -40 ~ +90 °C (с учетом кривой дерейтинга) |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
10 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Габаритные размеры (Д×Ш×В) |
228 × 68 × 38,8 мм |
Монтаж и подключение (по схемам изделия)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелено-желтый).
- Выход DC: +V (коричневый), -V (синий).
- Линии диммирования (B-тип): DIM+ (фиолетовый), DIM- (розовый).
- Для выключения светильника при диммировании до 0% яркости предлагается применять выключатель и реле.
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методика питания светодиодного модуля приведена в разделе о способах драйва LED-модуля.
- При низких входных напряжениях может требоваться дерейтинг; ориентироваться по статической характеристике.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; окончательные испытания по ЭМС должны выполняться на уровне конечного изделия.
- Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Типовой ресурс серии > 62 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для высот эксплуатации выше 2000 м: дерейтинг температуры окружающей среды 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Для соблюдения требований по влагозащите и правильного монтажа следует руководствоваться руководством пользователя производителя.
