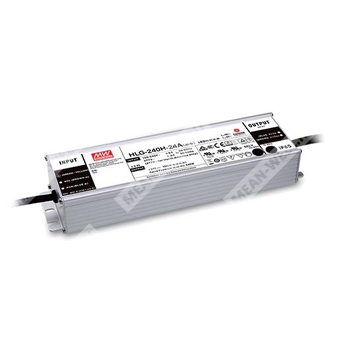

HLG-240H-15А - AC/DC LED драйвер 240 Вт с комбинированной стабилизацией напряжения и тока (CV+CC) на выход 15 В.
Расшифровка партномера
HLG — серия герметичных источников питания/LED драйверов MEAN WELL в металлическом корпусе.
240H — номинальная мощность семейства 240 Вт, исполнение “H” (высокоэффективное, расширенный диапазон входного напряжения).
15 — номинальное выходное напряжение 15 В DC.
A — исполнение с классом защиты IP65 и возможностью регулировки выходного напряжения и выходного тока встроенными подстроечными резисторами (потенциометрами).
Назначение и функциональные особенности
- Двухрежимный выход: стабилизация напряжения и тока (характеристика CV+CC) для питания светодиодных нагрузок.
- Диапазон входного питания: 90…305 В AC или 127…431 В DC.
- Металлический корпус, исполнение класса I (с защитным заземлением FG).
- Работа при высокой температуре корпуса: до +90°C (Tcase).
Выходные параметры (модель HLG-240H-15 / исполнение A)
| Номинальное выходное напряжение | 15 В DC |
| Диапазон выходного напряжения (область CV) | 7,5…15 В |
| Номинальный выходной ток | 15 А |
| Номинальная выходная мощность | 225 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск выходного напряжения | ±2,5% |
| Линейная регулировка | ±0,5% |
| Нагрузочная регулировка | ±2,0% |
| Область стабилизации тока (CC region) | 13,5…18 В |
Регулировки выходных параметров (для A-типа)
Для исполнения A в документе указано: регулировка через встроенный потенциометр.
| Регулировка выходного напряжения | 11,2…16 В (через встроенный потенциометр) |
| Регулировка выходного тока | 7,5…15 А (через встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений | < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) | 90% |
| Ток потребления AC (тип.) | 4,0 А при 115 В AC; 2,0 А при 230 В AC; 1,2 А при 277 В AC |
| Пусковой ток (тип.) | 75 А (длительность импульса 570 мкс, измерено при 50% Iпик) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
Временные характеристики
| Время запуска / нарастания | 1000 мс / 80 мс при 115 В AC; 500 мс / 80 мс при 230 В AC |
| Время удержания (тип.) | 15 мс при 115 В AC, 230 В AC |
Защиты
| Короткое замыкание | Режим “hiccup”, автовосстановление после устранения неисправности |
| Перегрузка по току | 95…108%: ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение | Отключение и фиксация; восстановление после повторного включения питания |
| Перегрев | Отключение; автовосстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG) | 2,0 кВ AC |
| Испытательное напряжение (выход-FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
Электромагнитная совместимость (соответствие)
Эмиссия: соответствие BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020; KC KN15, KN61547 (указано исключение для AB,C,D-type).
Иммунитет: соответствие BS EN/EN61000-4-2/3/4/5/6/8/11, BS EN/EN61547, BS EN/EN55024; уровень light industry (грозоимпульсная стойкость Line-Earth 4 кВ, Line-Line 2 кВ); EAC TP TC 020; KC KN15, KN61547 (указано исключение для AB,C,D-type).
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| MTBF | 2015,1 тыс. ч (минимум) Telcordia SR-332; 176,4 тыс. ч (минимум) MIL-HDBK-217F (25°C) |
Конструктивные данные
| Класс защиты оболочки | IP65 (исполнение A) |
| Габаритные размеры | 244,2 × 68 × 38,8 мм (L×W×H) для HLG-240H-Blank/A/B |
| Масса | 1,3 кг (HLG-240H-Blank/A/B) |
| Упаковка | 12 шт./16,6 кг/0,84 CUFT (HLG-240H-Blank/A/B) |
Ограничение по количеству БП на автомат 16 А (230 В AC)
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12", с параллельными конденсаторами 0,1 мкФ и 47 мкФ на конце линии.
- Допуск включает установочную погрешность, линейную и нагрузочную регулировку.
- Работу в области стабилизации тока/напряжения следует соотносить с разделом о методах питания LED модуля (характеристика CV/CC и область ограничения тока).
- При пониженных входных напряжениях может потребоваться снижение мощности (derating); ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом “холодном” включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; характеристики ЭМС зависят от монтажа и должны подтверждаться на уровне конечного изделия.
- Для выполнения требований актуального ErP для светильников данный LED драйвер допускается применять только “за выключателем”, без постоянного подключения к сети.
- При высоте установки более 2000 м для безвентиляторных моделей указано снижение допустимой температуры окружающей среды на 3,5°C на каждые 1000 м (для моделей с вентилятором — 5°C/1000 м).
- Перед применением следует учитывать указания по установке для обеспечения заявленной влагозащиты (IP).
