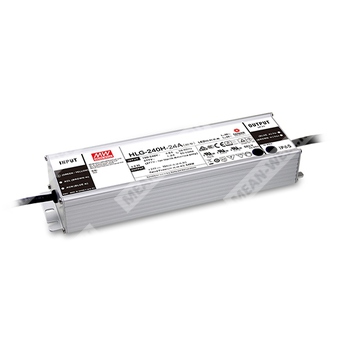

HLG-240H-15 - AC/DC светодиодный драйвер 15 В номинала мощностью 240 Вт с режимами постоянного напряжения и ограничения тока.
Расшифровка партномера
HLG — серия LED драйверов
240H — номинальная мощность серии 240 Вт (высокая производительность/металлический корпус; исполнение для тяжелых условий эксплуатации)
15 — номинальное выходное напряжение 15 В
Примечание по суффиксам исполнения (опции функции/IP): в серии применяются варианты Blank/A/B/AB/C/D, определяющие степень IP и функционал (фиксированные/регулируемые параметры, диммирование, клеммная колодка и т.д.). Для конкретного изделия HLG-240H-15 степень IP и функционал зависят от добавленного суффикса.
Назначение и принцип работы
HLG-240H-15 — источник питания (LED драйвер) класса AC/DC для питания светодиодных модулей и совместимых DC нагрузок. Реализует комбинированную характеристику: область постоянного напряжения и область ограничения тока (режим стабилизации тока/ограничения). Возможна работа как в режиме прямого питания светодиодов (ограничение тока), так и в режиме постоянного напряжения (часто с дополнительным DC/DC драйвером в составе системы).
Выходные параметры (HLG-240H-15)
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного напряжения (регулировка) | 7,5…15 В |
| Номинальный выходной ток | 15 А |
| Номинальная выходная мощность | 225 Вт |
| Пульсации и шум (макс.) | 150 мВ пик‑пик |
| Диапазон регулировки тока | 7,5…15 А |
| Допуск установки выходного напряжения | ±2,5% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Область постоянного тока (типовая) | 13,5…18 В |
Регулировка выходных параметров: для исполнений A/AB/C допускается регулировка через встроенный потенциометр (Io и Vo регулируемые). Для исполнения Blank — Io и Vo фиксированные.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности (тип.) | ≥0,98 при 115 В AC; ≥0,95 при 230 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | <20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 90% |
| Ток потребления AC (тип.) | 4 А при 115 В AC; 2 А при 230 В AC; 1,2 А при 277 В AC |
| Пусковой ток (тип.) | 75 А (twidth=570 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Количество БП на автомате 16 А | 2 шт. (автомат типа B) / 4 шт. (автомат типа C) при 230 В AC |
Динамические характеристики
| Параметр | Значение |
| Время запуска, нарастания (прим.) | 1000 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания (тип.) | 15 мс при 115/230 В AC |
Защиты
| Функция | Реализация |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%: ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение и фиксация состояния; восстановление после переподключения питания |
| Перегрев | Отключение выхода; автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус/земля (FG): 2 кВ AC; выход–корпус/земля (FG): 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Электромагнитная совместимость и нормы безопасности
| Раздел | Сведения |
| ЭМС (излучение) | Соответствие BS EN/EN55015, BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2 класс C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020, KC KN15/KN61547 (исключения указаны для отдельных типов исполнения) |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень «light industry»; грозоимпульсная стойкость: линия–земля 4 кВ, линия–линия 2 кВ (исключения указаны для отдельных типов исполнения) |
| Безопасность | UL1012, CAN/CSA-C22.2 No.107.1-01, UL8750 (тип «HL»), CSA C22.2 No.250.0-08; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (для ряда исполнений); IEC/UL/BS EN/EN 62368-1 (для ряда исполнений); прочие региональные одобрения (зависят от типа исполнения) |
Условия эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура корпуса | Tcase: −40…+90°C |
| Максимальная температура корпуса | Tcase: +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) | 2015,1 тыс. ч (минимум) Telcordia SR-332; 176,4 тыс. ч (минимум) MIL-HDBK-217F (25°C) |
Степень защиты IP и конструктив
Степень защиты по IP для HLG-240H-15 определяется типом исполнения:
- Blank: IP67
- A: IP65
- B: IP67
- AB: IP65
- D: IP67
- C: исполнение с клеммной колодкой для подключений (выходное напряжение и уровень тока регулируются внутренним потенциометром); степень IP в таблице кодирования не указана
Габариты и масса (серия; зависят от типа исполнения)
| Параметр | Значение |
| Габариты (L×W×H) для Blank/A/B | 244,2×68×38,8 мм |
| Габариты (L×W×H) для C | 251×68×38,8 мм |
| Масса (Blank/A/B) | 1,3 кг |
| Масса (C) | 1,23 кг |
| Упаковка (Blank/A/B) | 12 шт./16,6 кг/0,84 cu.ft |
| Упаковка (C) | 12 шт./15,8 кг/1,16 cu.ft |
Опции функционала (по типу исполнения серии)
- Blank: выходные ток и напряжение фиксированные.
- A / AB / C: выходные ток и напряжение регулируемые встроенным потенциометром.
- B / AB: «3 в 1» диммирование (1…10 В DC, 10 В PWM 100 Гц…3 кГц, либо сопротивлением между DIM+ и DIM−). Запрещено соединять DIM− с −V.
Примечания
- Если не указано иное, параметры измеряются при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Методики питания LED модулей приведены в разделе методов управления LED модулем.
- При пониженном входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент, применяемый в составе конечного изделия; ЭМС конечного изделия должна быть подтверждена повторно на уровне полной установки.
- Для выполнения актуальных требований ErP по светильникам данный драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типовая наработка более 62 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Графики/режимы по температуре приведены для соответствующего раздела «Нагрузка выхода в зависимости от температуры».
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Предостережения по установке и обеспечению водозащиты — в руководстве пользователя серии.
- Для типов A/AB необходимо учитывать встраивание для соответствия применению Type HL.
- Продукция, поставляемая в регионы Америки, может иметь только маркировки UL, CE и UKCA; уточнять у представителя производителя.
