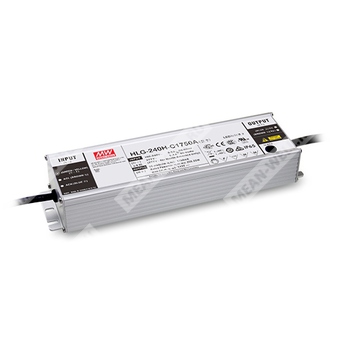

HLG-240H-C1050AB - герметичный AC/DC драйвер светодиодов постоянного тока 1050 мА для прямого питания LED модулей.
Идентификация и расшифровка партномера
Партномер: HLG-240H-C1050AB
- HLG — серия источников питания (драйверов) для светодиодного освещения.
- 240H — номинальная мощность 250 Вт, исполнение для высокого входного напряжения до 305 В AC.
- C — режим стабилизации выходного тока (Constant Current mode), высоковольтный выход.
- 1050 — номинальный выходной ток 1050 мА.
- AB — исполнение IP65; регулировка выходного тока встроенным потенциометром и функция диммирования 3-в-1 (1–10 В, PWM 10 В, сопротивление).
Назначение и функциональные особенности
- Питание светодиодных модулей в режиме постоянного тока с широким диапазоном выходного напряжения.
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус, исполнение Class I.
- Степень защиты корпуса: IP65 (для типа AB).
- Варианты диммирования (для AB): 1–10 В DC, PWM 10 В (100 Гц…3 кГц), резистивное управление.
- Выходной ток регулируется встроенным потенциометром (для A/AB).
- Применение: уличное LED освещение, рыболовные лампы, портовое освещение, архитектурная подсветка, освещение производственных зон.
- Тип «HL» — для применения в Class I, Division 2 hazardous (classified) location.
Электрические параметры выхода (модель C1050)
| Номинальный выходной ток | 1050 мА |
| Номинальная выходная мощность | 249,9 Вт |
| Диапазон выходного напряжения (область стабилизации тока) | 119…238 В DC |
| Максимальное напряжение холостого хода | 241 В DC |
| Диапазон регулировки выходного тока (встроенный потенциометр, тип AB) | 525…1050 мА |
| Допуск по току | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
Параметры входа
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Ток потребления (тип.) | 2,5 А / 115 В AC; 1,3 А / 230 В AC; 1,1 А / 277 В AC |
| Пусковой ток (тип.) | 75 А (twidth = 700 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Коэффициент мощности (тип.) | ≥0,98 / 115 В AC; ≥0,95 / 230 В AC; ≥0,92 / 277 В AC при полной нагрузке |
| Суммарные гармонические искажения тока | <20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Ток утечки | <0,75 мА / 277 В AC |
Эффективность (тип.)
| КПД (тип.) для модели C1050 | 93,5% |
Диммирование (для исполнения AB, функция 3-в-1)
| Методы управления током | 1…10 В DC; PWM 10 В; сопротивление между DIM+ и DIM- |
| Диапазон частоты PWM | 100 Гц…3 кГц |
| Ток источника диммирования со стороны драйвера (тип.) | 100 мкА |
| Важное требование подключения | не подключать DIM- к -V |
Защиты
| Короткое замыкание | ограничение тока (режим постоянного тока), автовосстановление после устранения неисправности |
| Перенапряжение | отключение и фиксация (latch off) по выходному напряжению; восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения; автовосстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG) | 2 кВ AC |
| Испытательное напряжение (выход-FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС и нормативы
| Безопасность |
UL8750 (type “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; независимый; IP65 или IP67 |
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс Line-Earth 4 кВ, Line-Line 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40…+90°C (см. кривую дерейтинга) |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 2513,7 тыс. ч (мин.) Telcordia SR-332; 228,5 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические данные и подключение
| Габариты (Д×Ш×В) | 244,2 × 68 × 38,8 мм |
| Масса | 1,3 кг |
| Упаковка | 12 шт.; 16,6 кг; 0,84 CUFT |
| Степень защиты | IP65 (исполнение AB) |
| Проводники (типовое обозначение цветов) | FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий), +V (коричневый), -V (синий), DIM+ (фиолетовый), DIM- (розовый) |
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Метод согласования с LED модулями — см. раздел методов питания LED модуля (работа в режиме стабилизации тока, прямое подключение к LED рекомендуется).
- При низких входных напряжениях может потребоваться дерейтинг; ориентироваться по статической характеристике.
- Время установления измерено при первом холодном пуске; циклы включения/выключения могут увеличить время установления.
- Драйвер рассматривается как компонент в составе конечного оборудования; производитель конечного изделия должен повторно квалифицировать требования ЭМС для полной установки.
- Для соответствия актуальным требованиям ErP для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Типовой ресурс серии >62 000 часов при температуре корпуса (точка tc / TMP по DLC) около 75°C или ниже.
- Температурный дерейтинг по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Для замечаний по монтажу и обеспечению степени влагозащиты требуется руководство пользователя.
- Для A/AB при применении в задачах Type HL необходимо учитывать условия встроенного использования для соответствия применению Type HL.
