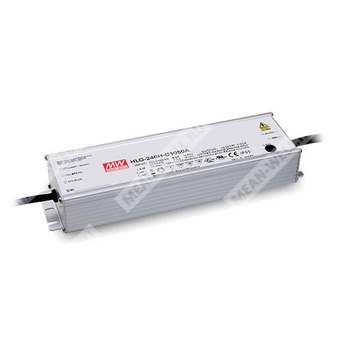

HLG-240H-C1050B - светодиодный драйвер (источник питания) AC/DC 250 Вт с режимом постоянного тока и диммированием 3-в-1.
Идентификация и назначение
Серия: HLG-240H-C
Назначение: питание светодиодных модулей/линеек в режиме постоянного тока с высоким выходным напряжением; применение внутри и вне помещений при соответствующей установке.
Расшифровка партномера HLG-240H-C1050B
| HLG | Семейство светодиодных драйверов MEAN WELL |
| 240H | Номинальная мощность 250 Вт; исполнение для высокого входного напряжения до 305 В AC |
| C | Выход в режиме постоянного тока (Constant Current Mode), высокое выходное напряжение |
| 1050 | Номинальный выходной ток 1050 мА |
| B | Исполнение с функцией диммирования 3-в-1 (1–10 В DC, ШИМ 10 В, резистивное) |
Ключевые особенности
- Выход постоянного тока (прямое питание светодиодов).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, конструкция Класс I (с защитным заземлением FG).
- Степень защиты оболочки: IP67 (для B-типа).
Выходные параметры (HLG-240H-C1050)
| Номинальный выходной ток | 1050 мА |
| Номинальная мощность | 249,9 Вт |
| Диапазон выходного напряжения (область постоянного тока) | 119 ~ 238 В |
| Максимальное напряжение холостого хода | 241 В |
| Диапазон регулировки тока | 525 ~ 1050 мА |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5% |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 (115 В AC) / PF ≥ 0,95 (230 В AC) / PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Суммарные гармонические искажения тока | THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 75% при 277 В AC) |
| Потребляемый ток (тип.) | 2,5 А (115 В AC) / 1,3 А (230 В AC) / 1,1 А (277 В AC) |
| Пусковой ток (тип.) | 75 А (длительность 700 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| КПД (тип.) | 93,5% |
| Время включения (установления режима) | 1000 мс при 115 В AC / 500 мс при 230 В AC |
Диммирование (исполнение B: 3-в-1)
Регулировка уровня выходного постоянного тока выполняется подключением сигнала между DIM+ и DIM- одним из способов:
- Аналоговое напряжение 1–10 В DC.
- ШИМ-сигнал 10 В, диапазон частоты 100 Гц ~ 3 кГц.
- Резистивное управление.
| Ток источника диммирования со стороны драйвера (тип.) | 100 мкА |
| Рекомендация по подключению | Рекомендуется прямое подключение к светодиодам; не подходит для использования с дополнительными драйверами |
| Запрещённое соединение | Не подключать DIM- к -V |
Защиты
| Короткое замыкание | Ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение | 250 ~ 275 В; отключение и фиксация (latch off) по выходному напряжению, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG) | 2,0 кВ AC |
| Испытательное напряжение (выход-FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
Электромагнитная совместимость (общие сведения)
| Помехоэмиссия | Соответствие: BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | Соответствие: BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульсная устойчивость Линия-Земля 4 кВ, Линия-Линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) | -40 ~ +90°C |
| Максимальная температура корпуса (Tcase) | +90°C |
| Рабочая влажность | 20 ~ 95% RH без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/цикл; по 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) | 2513,7 тыс. ч (мин.) Telcordia SR-332; 228,5 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические данные и подключение
| Габариты (Д×Ш×В) | 244,2 × 68 × 38,8 мм |
| Подключение сети | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Выход | +V (коричневый), -V (синий) |
| Диммирование (B-тип) | DIM+ (фиолетовый), DIM- (розовый) |
Степень защиты оболочки
| IP-класс | IP67 (для исполнения B) |
Применения (типовые)
- Уличное светодиодное освещение.
- Светодиодные светильники для рыболовства.
- Портовое/причальное освещение.
- Архитектурная подсветка зданий.
- Промышленное/складское освещение (bay lighting).
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методики питания светодиодного модуля приведены в разделе о способах подключения; драйвер работает в режиме постоянного тока для прямого питания светодиодов.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время включения измерено при первом «холодном» запуске; частое включение/выключение может приводить к увеличению времени включения.
- ЭМС зависит от конечной установки; производитель конечного изделия должен повторно подтвердить соответствие директивам ЭМС для системы в сборе.
- Для выполнения требований актуального ErP для светильников драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типовая долговечность серии > 62 000 ч при температуре корпуса (точка tc/TMP по DLC) около 75°C или ниже.
- Дерейтинг по высоте: 3,5°C/1000 м для безвентиляторных моделей (высоты более 2000 м).
- Перед применением учитывать указания по монтажу и обеспечению влагозащиты (IP) согласно руководству пользователя.
