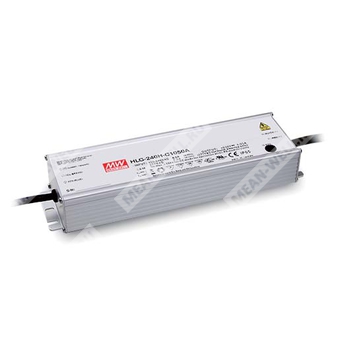

HLG-240H-C1400A - AC/DC драйвер светодиодов 250 Вт со стабилизацией выходного тока 1400 мА.
Расшифровка партномера
| HLG | Серия светодиодных источников питания MEAN WELL (класс исполнения Type HL в составе серии) |
| 240H | Номинальная мощность 240-й серии; для данного семейства указана номинальная мощность около 250 Вт и расширенный вход до 305 В~ |
| C | Режим стабилизации тока (Constant Current Mode) |
| 1400 | Номинальный выходной ток 1400 мА |
| A | Исполнение Type A: степень защиты IP65, регулировка выходного тока встроенным потенциометром |
Назначение и принцип работы
HLG-240H-C1400A — изолированный сетевой LED-драйвер постоянного тока для непосредственного питания светодиодных модулей.
Работает в области стабилизации тока; максимальное выходное напряжение в режиме стабилизации зависит от конфигурации нагрузки.
Корпус металлический (класс I), охлаждение конвекционное (без вентилятора). Предусмотрена активная коррекция коэффициента мощности.
Выходные параметры (исполнение HLG-240H-C1400)
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 250,6 Вт |
| Диапазон выходного напряжения (область стабилизации тока) | 89…179 В |
| Максимальное напряжение холостого хода | 182 В |
| Допуск по току | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Диапазон регулировки выходного тока | 700…1400 мА |
| Регулировка тока | встроенный потенциометр (только для типов A/AB) |
Входные параметры
| Диапазон входного напряжения | 90…305 В~; 127…431 В= |
| Диапазон частоты сети | 47…63 Гц |
| Время запуска | 1000 мс при 115 В~; 500 мс при 230 В~ |
| Коэффициент мощности (тип.) | PF≥0,98 при 115 В~; PF≥0,95 при 230 В~; PF≥0,92 при 277 В~ (при полной нагрузке) |
| Полные гармонические искажения тока | <20% (при нагрузке ≥50% для 115/230 В~; при нагрузке ≥75% для 277 В~) |
| Потребляемый ток (тип.) | 2,5 А при 115 В~; 1,3 А при 230 В~; 1,1 А при 277 В~ |
| Пусковой ток (тип.) | 75 А (длительность 700 мкс, измерено при 50% Ipeak) при 230 В~; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В~ |
| Эффективность (тип.) | 94% |
Защиты и устойчивость к отказам
| Короткое замыкание | ограничение тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение (порог) | 188…206 В |
| Поведение при перенапряжении | отключение и фиксация; восстановление после отключения/включения питания |
| Перегрев | отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Изоляция и электрическая прочность
| Испытательное напряжение изоляции | вход–выход: 3,75 кВ~; вход–корпус (FG): 2 кВ~; выход–корпус (FG): 1,5 кВ~ |
| Сопротивление изоляции | вход–выход, вход–корпус, выход–корпус: 100 МОм при 500 В=, 25°C, 70% RH |
ЭМС (соответствие)
| Эмиссия помех | соответствует BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Иммунитет | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная стойкость: линия–земля 4 кВ, линия–линия 2 кВ; EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса (Tcase) | +90°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура хранения | -40…+80°C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл; по 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 2513,7 тыс. ч (минимум) Telcordia SR-332; 228,5 тыс. ч (минимум) MIL-HDBK-217F (25°C) |
Механические и конструктивные параметры
| Степень защиты | IP65 (Type A) |
| Габариты (Д×Ш×В) | 244,2 × 68 × 38,8 мм |
| Масса | 1,3 кг |
| Подключение (проводники) | вход: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый); выход: +V (коричневый), -V (синий) |
Стандарты безопасности
| Соответствие стандартам | UL8750 (type “HL”); CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
Примечания
- Если не указано иное, параметры измерены при входе 230 В~, номинальном токе и температуре окружающей среды 25°C.
- См. раздел по методам питания светодиодного модуля: драйвер предназначен для непосредственного питания светодиодов в режиме постоянного тока.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться на графики статической характеристики.
- Время запуска измеряется при первом холодном пуске; многократное включение/выключение может увеличивать время запуска.
- Драйвер рассматривается как компонент в составе конечного изделия; ЭМС зависит от полной установки, производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на уровне изделия.
- Для соответствия актуальным требованиям ErP для светильников данный драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типовая наработка более 62 000 часов достигается при температуре корпуса Tcase (в особенности в точке tc/TMP) около 75°C или ниже.
- Снижение допустимой температуры окружающей среды с высотой для безвентиляторных моделей: 3,5°C на каждые 1000 м при высотах более 2000 м.
- Для замечаний по применению и обеспечению влагозащиты требуется руководствоваться руководством пользователя перед использованием.
- Для исполнения A/AB необходимо учитывать особенности монтажа в составе изделия для соответствия применению Type HL.
