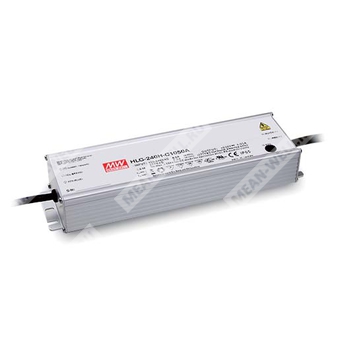

HLG-240H-C1400B - высоковольтный светодиодный драйвер постоянного тока 1400 мА для прямого питания LED модулей с диммированием.
Расшифровка партномера
HLG — серия светодиодных AC/DC источников питания (драйверов)
240H — номинальная мощность класса 240 (для данной серии: 250 Вт), исполнение для расширенного диапазона входного напряжения до 305 В AC
C — режим выхода: постоянный ток (Constant Current Mode), высоковольтный выход
1400 — номинальный выходной ток 1400 мА
B — функциональная опция: 3-в-1 диммирование (1–10 В DC / 10 В PWM / резистивное), исполнение с классом защиты IP67
Назначение и применение
Драйвер предназначен для питания светодиодных нагрузок в режиме стабилизации тока с высоковольтным выходом и встроенной активной коррекцией коэффициента мощности. Рассчитан на эксплуатацию в составе светотехнического оборудования для внутренних и наружных установок при свободной конвекции.
- светодиодное уличное освещение
- светодиодные светильники для рыбалки
- светодиодное портовое освещение
- архитектурная подсветка зданий
- промышленное (bay) освещение
Основные особенности
- Выход в режиме постоянного тока
- Металлический корпус, конструкция класса I
- Встроенная активная коррекция коэффициента мощности (PFC)
- Защита оболочки: IP67 (для исполнения B)
- Варианты диммирования: 1–10 В DC, 10 В PWM, резистор (3-в-1)
- Работа при температуре корпуса до +90°C (по точке tc)
Электрические параметры выхода (HLG-240H-C1400B)
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 250.6 Вт |
| Диапазон выходного напряжения (область стабилизации тока) | 89 ~ 179 В |
| Максимальное напряжение холостого хода | 182 В |
| Диапазон регулировки тока (встроенный потенциометр) | 700 ~ 1400 мА |
| Пульсации тока | не более 5.0% при номинальном токе |
| Допуск по току | ±5% |
Диммирование (исполнение B, 3-в-1)
| Методы управления током | 1 ~ 10 В DC или 10 В PWM или резистор между DIM+ и DIM- |
| Частота PWM-управления | 100 Гц ~ 3 кГц |
| Ток источника диммирования со стороны драйвера | 100 мкА (тип.) |
| Важное ограничение подключения | запрещено соединять DIM- с -V |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF≥0.98/115В AC; PF≥0.95/230В AC; PF≥0.92/277В AC (при полной нагрузке) |
| Полный коэффициент гармоник | <20% (нагрузка ≥50% при 115/230В AC; нагрузка ≥75% при 277В AC) |
| Потребляемый ток (тип.) | 2.5 А / 115В AC; 1.3 А / 230В AC; 1.1 А / 277В AC |
| Пусковой ток (тип.) | 75 А (twidth=700 мкс, измерено при 50% Ipeak) при 230В AC; согласно NEMA 410 |
| Ток утечки | <0.75 мА / 277В AC |
| Время запуска | 1000 мс / 115В AC или 500 мс / 230В AC |
Эффективность
Защиты
| Короткое замыкание | ограничение тока (режим постоянного тока), авто-восстановление после устранения неисправности |
| Перенапряжение | 188 ~ 206 В; отключение и фиксация (latch-off), восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, авто-восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | вход–выход: 3.75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1.5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (соответствие)
| Помехоэмиссия | соответствует BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульс: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
Эксплуатационные условия
| Рабочая температура (по температуре корпуса Tcase) | -40 ~ +90°C |
| Максимальная температура корпуса Tcase | +90°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
Механические и конструктивные данные
| Класс защиты IP | IP67 |
| Габаритные размеры (Д×Ш×В) | 244.2 × 68 × 38.8 мм |
| Масса | 1.3 кг |
| Длина выводов | 300 ± 20 мм (вход/выход/диммирование в зависимости от исполнения) |
| Проводники (типовые обозначения) | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый), +V (коричневый), -V (синий), DIM+ (фиолетовый), DIM- (розовый) |
| Наработка на отказ (MTBF) | минимум 2513.7 тыс. часов (Telcordia SR-332); минимум 228.5 тыс. часов (MIL-HDBK-217F, 25°C) |
| Упаковка | 1.3 кг; 12 шт/16.6 кг/0.84 CUFT |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Рекомендовано руководствоваться разделом по методам питания LED модулей.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Драйвер является компонентом конечного оборудования; соответствие ЭМС должно быть подтверждено производителем конечного изделия на установленной системе.
- Для выполнения требований актуальных норм ErP драйвер должен применяться за выключателем, без постоянного подключения к сети.
- Заявляемая типовая наработка достигается при температуре корпуса (точка tc / TMP по DLC) порядка 75°C или ниже.
- Для высоты эксплуатации свыше 2000 м: снижение допустимой температуры окружающей среды на 3.5°C на каждые 1000 м для безвентиляторных моделей.
- Перед применением необходимо учитывать указания по монтажу и обеспечению степени защиты IP.
- Для исполнений A/AB необходимо учитывать требования применения Type HL при встраивании.
