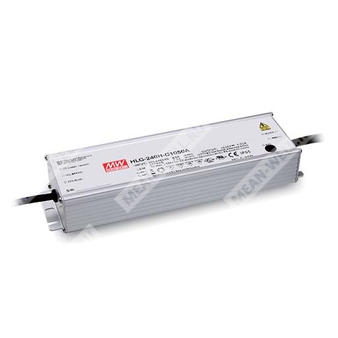

HLG-240H-C1750A - источник питания-драйвер светодиодов AC/DC постоянного тока 1,75 А мощностью 250 Вт для прямого питания LED-цепей.
Расшифровка партномера
| HLG | Серия источников питания MEAN WELL для светодиодного освещения |
| 240H | Номинальная мощность 240 (класс 250 Вт), исполнение для высокого входного напряжения до 305 В AC |
| C | Выход в режиме постоянного тока (Constant Current Mode) |
| 1750 | Номинальный выходной ток 1750 мА |
| A | Тип исполнения A: IP65; выходной ток регулируется встроенным потенциометром |
Назначение и общие сведения
HLG-240H-C1750A — промышленный LED-драйвер в металлическом корпусе (класс I), предназначенный для прямого питания светодиодных модулей в режиме
постоянного тока. Серия рассчитана на работу от 90 до 305 В AC, имеет активную коррекцию коэффициента мощности (PFC) и допускает эксплуатацию при высоких
температурах корпуса при естественной конвекции.
Выход (DC)
| Номинальный выходной ток | 1750 мА |
| Номинальная выходная мощность | 250,25 Вт |
| Диапазон выходного напряжения в режиме постоянного тока | 71…143 В |
| Максимальное напряжение холостого хода | 146 В |
| Допуск по току | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Регулировка выходного тока | 875…1750 мА (встроенный потенциометр; для типов A/AB) |
Вход (AC/DC)
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥0,98 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения | THD < 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип.) | 94% |
| Потребляемый ток (тип.) | 2,5 А при 115 В AC; 1,3 А при 230 В AC; 1,1 А при 277 В AC |
| Пусковой ток (тип.) | 75 А (длительность 700 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска | 1000 мс при 115 В AC или 500 мс при 230 В AC |
Защиты
| Короткое замыкание | Ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение (порог) | 150…165 В |
| Реакция на перенапряжение | Отключение выходного напряжения с фиксацией; восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Изоляция и электрическая прочность
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-земля / выход-земля: 100 МОм при 500 В DC, 25°C, 70% RH |
ЭМС и нормативы безопасности
| Стандарты безопасности | UL8750 (type “HL”), CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1, 61347-2-13; BS EN/EN62384 (independent); GB19510.1, GB19510.14; EAC TP TC 004 |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| MTBF | 2513,7 тыс. часов (мин.) Telcordia SR-332; 228,5 тыс. часов (мин.) MIL-HDBK-217F (25°C) |
Конструктив и подключение
| Степень защиты корпуса | IP65 (тип A) |
| Габаритные размеры (Д×Ш×В) | 244,2 × 68 × 38,8 мм |
| Масса и упаковка | 1,3 кг; 12 шт./16,6 кг/0,84 CUFT |
| Провода подключения | Вход: FG (зел./желт.), AC/L (коричн.), AC/N (син.); Выход: +V (коричн.), −V (син.) |
Ограничения по автоматам защиты (пусковые токи)
| Максимальное число источников на автомат 16 А | 2 шт. (автомат типа B) / 3 шт. (автомат типа C) при 230 В AC |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED-модуля — см. раздел по способам управления LED-модулем; драйвер работает в режиме постоянного тока для прямого питания светодиодов.
- При низких входных напряжениях может потребоваться снижение мощности; см. графики статических характеристик.
- Время запуска измеряется при первом включении «холодного» устройства; многократные включения/выключения могут увеличивать время запуска.
- Показатели ЭМС зависят от конечной установки; производитель конечного оборудования должен повторно квалифицировать соответствие требованиям по ЭМС для собранного изделия.
- Для выполнения требований актуального регламента ErP для светильников драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типичный срок службы >62 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- Температурная коррекция по высоте: при высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды 3,5°C на каждые 1000 м (для моделей без вентилятора).
- Перед применением учитывать рекомендации по монтажу и обеспечению влагозащиты (IP) согласно руководству пользователя.
- Для исполнения A/AB при встраивании требуется учитывать условия применения для соответствия Type HL.
