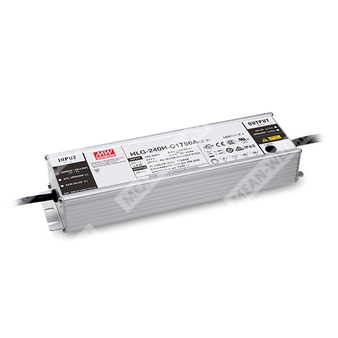

HLG-240H-C1750AB - AC/DC драйвер светодиодов (LED) постоянного тока 250 Вт для прямого питания светодиодных модулей.
Идентификация и расшифровка партномера
Партномер: HLG-240H-C1750AB
- HLG — серия светодиодных драйверов MEAN WELL.
- 240H — класс мощности 240 (номинально 250 Вт), исполнение с широким диапазоном входного напряжения до 305 VAC.
- C — выход в режиме постоянного тока (Constant Current Mode), высоковольтный выход.
- 1750 — номинальный выходной ток 1750 мА.
- AB — исполнение IP65; регулировка выходного тока встроенным потенциометром и функция диммирования «3 в 1» (1–10 V, 10 V PWM, сопротивление).
Назначение и общая характеристика
- Драйвер для светодиодов с выходом в режиме постоянного тока, прямое подключение к LED нагрузке.
- Металлический корпус, конструкция класса I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (для исполнения AB).
- Диапазон рабочих температур корпуса: Tcase = -40…+90 °C (при соблюдении кривой дерейтинга).
Выходные параметры (Output) — HLG-240H-C1750
| Номинальный выходной ток |
1750 мА |
| Номинальная выходная мощность |
250.25 Вт |
| Область стабилизации тока (диапазон выходного напряжения) |
71…143 V |
| Максимальное напряжение холостого хода |
146 V |
| Диапазон регулировки выходного тока |
875…1750 мА |
| Пульсации тока |
не более 5.0% при номинальном токе |
| Допуск по току |
±5% |
| Регулировка тока |
встроенный потенциометр (для типов A/AB) |
Входные параметры (Input)
| Диапазон входного напряжения |
90…305 VAC / 127…431 VDC |
| Частота сети |
47…63 Hz |
| Коэффициент мощности (тип.) |
PF ≥0.98 при 115 VAC; PF ≥0.95 при 230 VAC; PF ≥0.92 при 277 VAC (при полной нагрузке) |
| Полные гармонические искажения тока |
THD < 20% (при нагрузке ≥50% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| КПД (тип.) |
94% |
| Входной ток (тип.) |
2.5 A при 115 VAC; 1.3 A при 230 VAC; 1.1 A при 277 VAC |
| Пусковой ток (тип.) |
75 A (twidth=700 мкс, измерено при 50% Ipeak) при 230 VAC; по NEMA 410 |
| Ток утечки |
< 0.75 мА при 277 VAC |
| Время установления режима |
1000 мс при 115 VAC или 500 мс при 230 VAC |
Функции диммирования (для исполнения AB)
| Тип диммирования |
«3 в 1»: 1…10 V DC, 10 V PWM, сопротивление (между DIM+ и DIM-) |
| Частота PWM |
100 Hz…3 kHz |
| Ток источника диммирования |
100 мкА (тип.) |
| Ограничения подключения |
не подключать DIM- к -V |
Защиты (Protection)
| Короткое замыкание |
ограничение по току; автовосстановление после устранения неисправности |
| Перенапряжение |
188…206 V; отключение и фиксация; восстановление после повторной подачи питания |
| Перегрев |
отключение выходного напряжения; автовосстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение изоляции |
вход-выход: 3.75 kVAC; вход-FG: 2 kVAC; выход-FG: 1.5 kVAC |
| Сопротивление изоляции |
100 МОм / 500 VDC / 25 °C / 70% RH (вход-выход, вход-FG, выход-FG) |
Условия окружающей среды (Environment)
| Рабочая температура (по корпусу) |
Tcase = -40…+90 °C |
| Максимальная температура корпуса |
Tcase = +90 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0.03%/°C (0…50 °C) |
| Вибрация |
10…500 Hz, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
ЭМС и соответствие нормам
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No.250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; грозоимпульсная устойчивость: Line-Earth 4 kV, Line-Line 2 kV; EAC TP TC 020 |
Механические данные и монтаж
| Габаритные размеры (Д×Ш×В) |
244.2 × 68 × 38.8 мм |
| Масса |
1.3 кг |
| Упаковка |
12 шт.; 16.6 кг; 0.84 CUFT |
| Степень защиты |
IP65 (тип AB) |
Эксплуатационные ограничения по автоматическим выключателям
| Макс. число БП на автомате 16 A |
2 шт. (характеристика B) / 3 шт. (характеристика C) при 230 VAC |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25 °C.
- Методика питания LED модулей: работа в режиме постоянного тока; учитывать область стабилизации тока.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время установления режима измерено при первом холодном пуске; при циклах включения/выключения время установления может увеличиваться.
- Драйвер рассматривается как компонент конечного изделия; итоговые ЭМС характеристики зависят от монтажа и должны быть повторно квалифицированы в составе конечного устройства.
- Для выполнения требований актуального ErP для светильников драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Типичная наработка > 62 000 ч достигается при температуре корпуса (точка tc / TMP по DLC) около 75 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации более 2000 м: 3.5 °C/1000 м для безвентиляторных моделей; 5 °C/1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства пользователя по монтажу и обеспечению влагозащиты.
- Для типов A/AB при встраивании учитывать требования для применения Type HL.
